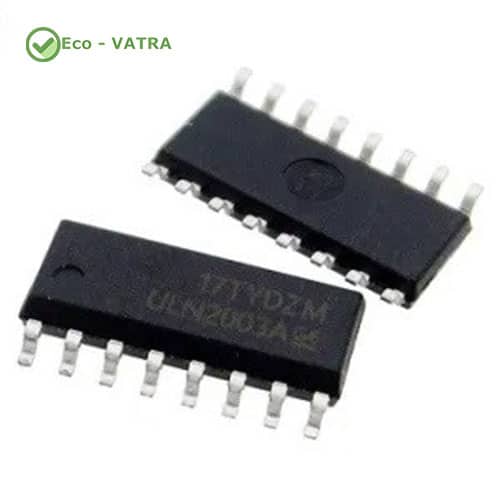

آی سی IC ULN2003A SMD – پک اورجینال

آی سی IC ULN2003A SMD , یک آی سی درایور از سری ULN200X بوده که شامل 7 زوج ترانزیستور NPN دارلینگتون می باشد. هر کدام از هفت ترانزیتسور در آی سی ULN2003 دارای خروجی های ولتاژ بالا با دیودهای هرزگرد معمولی کاتدی برای تعویض بارهای القایی هستند، از آی سی ULN2003A برای ارتباط بین آی سی های منطقی مانند آی سی های سری CMOS و TTL و یا برای ارتباط میکرو کنترلر ها با هم و یا برای درایو کردن LED و اتصال میکرو به رله و درایو کردن رله استفاده می شود.

آی سی ULN2003A برای کار با استاندارد خانواده آی سی های TTL طراحی شده است , تمام خروجی های آی سی ULN2003A به صورت کنترلر باز بوده و دارای دیود هرزگرد می باشند.

آی سی ULN2003A در پکیج DIP-16 ساخته شده و یک پک 7 تایی ترانزیستور آرایه ای می باشد. برای به دست آوردن جریان بالاتر از آی سی ULN2003A می توان خروجی های این آی سی را با هم موازی کرد.

ویژگی‌های فنی آی‌سی ULN2003A (نسخه SMD)

1. تعداد کانال‌ها:
   7 کانال درایور دارلینگتون (Darlington Array)

2. ولتاژ کاری (Input Voltage):
   معمولاً تا 5 ولت TTL/CMOS سازگار با میکروکنترلرها

3. حداکثر ولتاژ خروجی (Output Voltage):
   تا 50 ولت

4. جریان خروجی هر کانال:
   تا 500 میلی‌آمپر (در مجموع حدود 2.5 آمپر کل)

5. مقاومت داخلی دیود هر کانال:
   دارای دیود داخلی محافظ (Flyback Diode) برای محافظت در برابر ولتاژ برگشتی مخصوصاً هنگام کنترل بارهای القایی مثل موتورها و رله‌ها

6. نوع خروجی:
   Open-Collector (برای کنترل بارهای با ولتاژ جداگانه)

7. بسته‌بندی SMD:
   در بسته‌های استاندارد SMD مانند SOIC-16 یا SOP-16

8. سازگار با میکروکنترلرها:
   به راحتی قابل اتصال به آردوینو، ESP32، AVR، STM32 و سایر MCUها

9. مصرف توان پایین در ورودی‌ها

10. کاربرد در بارهای القایی:
    ایده‌آل برای کنترل رله‌ها، استپ‌موتورها، چراغ‌ها، فن‌ها و سایر بارهای جریان بالا
