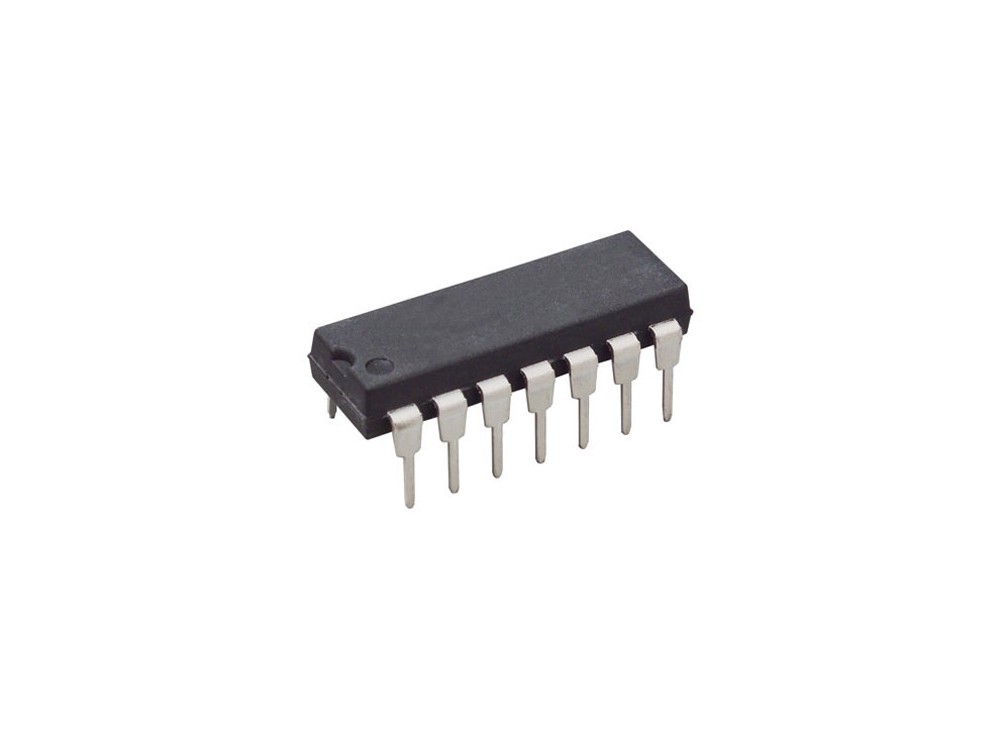

تراشه CD4093 گیت NAND پکیج DIP

تراشه CD4093 گیت NAND پکیج DIP یک آی‌سی دیجیتال چهارگانه NAND با ورودی‌های Schmitt Trigger از خانواده CMOS (سری CD4000) است که در مدارهای منطق دیجیتال، فیلتر، اسیلاتور و پروژه‌های الکترونیکی عمومی کاربرد گسترده‌ای دارد. به لطف ورودی‌های Schmitt، این آی‌سی در مدارهای با سیگنال‌های آنالوگ نویزی یا تاخیر شکل‌موج نیز بسیار کاربردی است.

 ویژگی‌های کلیدی CD4093

• نوع: IC منطقی CMOS

• پیکربندی داخلی: 4 گیت NAND با ورودی Schmitt Trigger

• ولتاژ کاری: 3V تا 15V DC

• پکیج: DIP-14 / SOIC-14

• توان مصرفی بسیار کم (CMOS)

• پایداری خوب در دامنه ولتاژ وسیع

• مقاوم در برابر نویز و تغییرات آهسته سیگنال‌ها

 مشخصات فنی مهم تراشه CD4093 گیت NAND پکیج DIP

 چرا CD4093 بخریم؟

ورودی‌های Schmitt باعث می‌شود این آی‌سی برای شکل‌دادن سیگنال نویزی، حذف اثر ریپل و ایجاد اسیلاتور مناسب باشد.

 دامنه ولتاژ کاری گسترده

قابلیت کار در 3V تا 15V این قطعه را برای پروژه‌های با ولتاژهای مختلف از جمله 5V، 9V و 12V مناسب می‌کند.

 مصرف انرژی بسیار کم

به‌دلیل تکنولوژی CMOS، جریان مصرفی پایین است و برای طراحی‌های کم‌مصرف ایده‌آل است.

طراحی مدار ساده

طراحی و خطایابی مدار با CD4093 بسیار ساده است، مخصوصاً در پروژه‌های آموزشی و DIY.

 کاربردهای رایج

• اسیلاتور و مولد فرکانس

• مدارهای تاخیر زمانی

• فیلترهای دیجیتال ساده

• درایورهای منطقی

• تقویت و شکل‌دادن سیگنال‌های ورودی

• پروژه‌های دیجیتال، DIY و آموزشی

• کاربردهای Low-Power CMOS

دانلود دیتاشیت

دانلود کتابخانه Altium Designer
