ماژول مبدل DC-DC کاهنده XL4015 ظرفیت ۵ آمپر با کنترل جریان

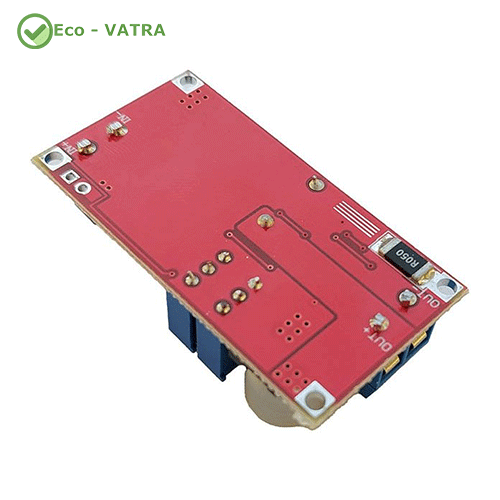

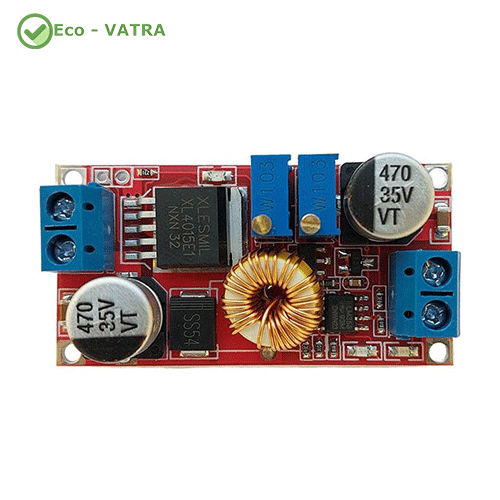

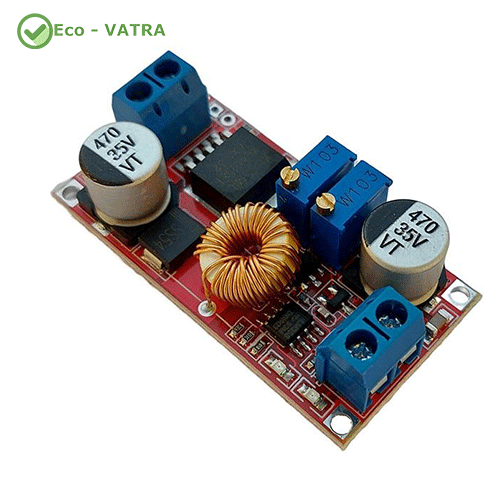

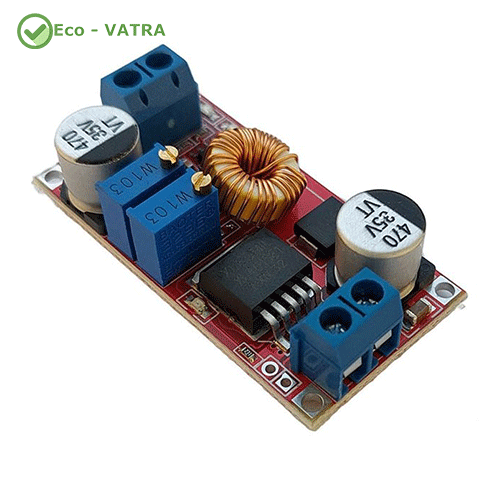

ماژول مبدل DC-DC کاهنده XL4015 ظرفیت ۵ آمپر با کنترل جریان، ماژول مبدل DC-DC کاهنده XL4015 با قابلیت کنترل شارژ، یک مبدل سوئیچینگ قدرتمند و کارآمد برای کاهش ولتاژ DC است که می‌تواند ولتاژ ورودی را به سطح ولتاژ موردنیاز تجهیزات مختلف تبدیل کند. این ماژول با بهره‌گیری از تراشه XL4015، جریان خروجی تا 5 آمپر را فراهم کرده و به دلیل راندمان بالا، تلفات حرارتی کمی دارد. همچنین قابلیت تنظیم ولتاژ و جریان خروجی (CV/CC) آن را به گزینه‌ای مناسب برای شارژ باتری‌های لیتیومی، ساخت منابع تغذیه قابل تنظیم و پروژه‌های الکترونیکی تبدیل کرده است.

ویژگی‌های فنی

• تراشه اصلی: XL4015
• نوع مبدل: DC به DC کاهنده (Buck Converter)
• ولتاژ ورودی: 8 تا 36 ولت DC
• ولتاژ خروجی: 1.25 تا 32 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 5 آمپر
• حداکثر توان خروجی: 75 وات
• راندمان تبدیل: تا 96٪
• فرکانس سوئیچینگ: 180 کیلوهرتز
• قابلیت تنظیم ولتاژ ثابت (CV)
• قابلیت تنظیم جریان ثابت (CC)
• دارای حفاظت اتصال کوتاه
• دارای حفاظت اضافه جریان
• دارای حفاظت حرارتی
• ریپل و نویز خروجی پایین
• مناسب برای شارژ باتری‌های لیتیومی و منابع تغذیه قابل تنظیم

کاربردهای ماژول مبدل DC-DC کاهنده XL4015 ظرفیت ۵ آمپر با کنترل جریان

• شارژ باتری‌های لیتیوم یون و لیتیوم پلیمر
• ساخت شارژر باتری با جریان و ولتاژ قابل تنظیم
• تغذیه بردهای آردوینو، ESP32 و رزبری پای
• کاهش ولتاژ در سیستم‌های خورشیدی
• ساخت منبع تغذیه آزمایشگاهی قابل تنظیم
• راه‌اندازی موتورهای DC و تجهیزات صنعتی کم‌ولتاژ
• تغذیه ماژول‌های مخابراتی و شبکه
• پروژه‌های رباتیک و اتوماسیون
• استفاده در تجهیزات الکترونیکی خودرو و سیستم‌های 12 و 24 ولتی

روش استفاده :

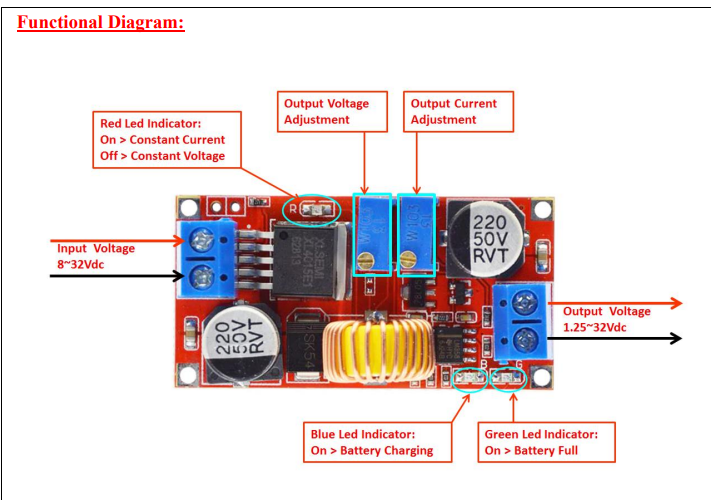

این ماژول در واقع یک مبدل کاهنده CC/CV (جریان ثابت / ولتاژ ثابت) هست که معمولاً برای شارژ باتری یا تغذیه قابل تنظیم استفاده میشه. LEDها وضعیت کاری ماژول رو نشون میدن:

• 🔴 Red LED Indicator (قرمز بالا)
  • On → Constant Current (CC) → ماژول در حالت کنترل جریان کار می‌کنه.
    یعنی خروجی رو طوری تنظیم می‌کنه که جریان از مقدار تعیین‌شده بیشتر نشه.
    این حالت معمولاً ابتدای شارژ باتری اتفاق میفته.
  • Off → Constant Voltage (CV) → ماژول وارد حالت کنترل ولتاژ شده.
    یعنی ولتاژ خروجی روی مقدار تنظیم‌شده ثابت مونده و جریان هرچقدر لازم باشه کمتر میشه.
• 🔵 Blue LED Indicator (آبی پایین)
  • On → Battery Charging → یعنی باتری در حال شارژ شدن هست.
• 🟢 Green LED Indicator (سبز پایین)
  • On → Battery Full → یعنی شارژ کامل شده (یا جریان شارژ به حد پایان رسیده).

دو پتانسیومتر هم داری:

• Output Voltage Adjustment → تنظیم ولتاژ خروجی
• Output Current Adjustment → تنظیم محدودیت جریان خروجی

برای مثال اگر بخوای باتری لیتیوم ۳ سل (12.6V) شارژ کنی:

• ولتاژ خروجی رو روی 12.6V تنظیم می‌کنی.
• جریان رو مثلاً روی 1A محدود می‌کنی.
• اول LED قرمز روشن میشه (CC).
• نزدیک پر شدن باتری، قرمز خاموش میشه و وارد CV میشه.
• آخر کار سبز روشن میشه.

برای تنظیم ولتاژ ابتدا مولتی ترن Output Current Adjustment را آنقدر در جهت عقربه های ساعت بچرخانید تا چراغ قرمز بالا (RED LED INDICATOR) خاموش شود سپس توسط مولتی ترن Output Voltage Adjustment ولتاژ مورد نظر خود را تنظیم کنید. (برای تنظیم مولتی ترن ها نیاز است آن را زیاد بچرخانید تا به حد زیاد درست خود برسد)
