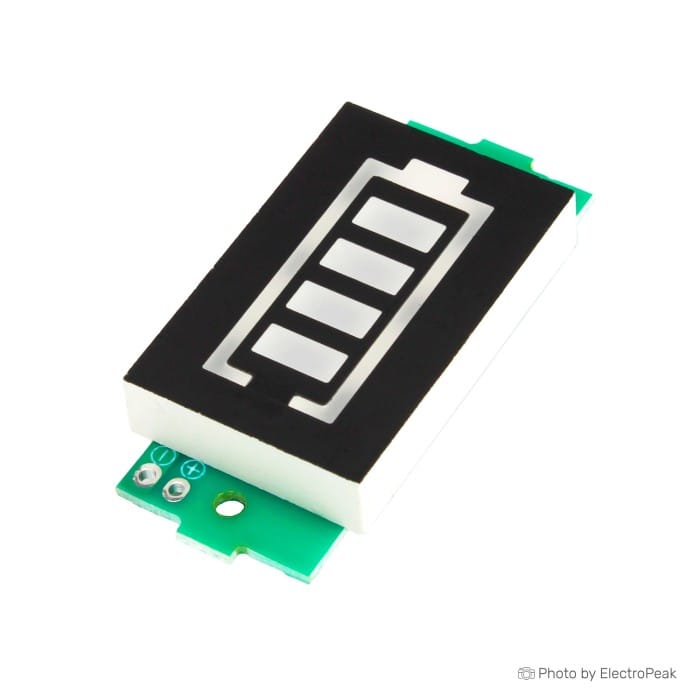

ماژول نمایشگر سطح شارژ باتری لیتیومی ۱ تا ۸ سل (1S–8S)

ماژول نمایشگر سطح شارژ باتری لیتیومی ۱ تا ۸ سل یک ابزار کاربردی و دقیق برای نمایش میزان شارژ باتری‌های لیتیومی (Li-ion / Li-Po) است. این ماژول با تشخیص خودکار تعداد سلول‌ها (از ۱ سل تا ۸ سل) و نمایش وضعیت شارژ به‌صورت LED یا نوار سطح (Bar)، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، پاوربانک‌ها، تجهیزات قابل‌حمل و محصولات تولیدی محسوب می‌شود.

⭐ ویژگی‌های کلیدی

• پشتیبانی از باتری لیتیومی 1S تا 8S

• تشخیص خودکار تعداد سلول‌ها

• نمایش سطح شارژ باتری به‌صورت گرافیکی

• مصرف انرژی بسیار پایین

• نصب و راه‌اندازی آسان

• مناسب برای Li-ion و Li-Po

• ابعاد کوچک، قابل استفاده در محصولات نهایی

  مشخصه	مقدار
  ولتاژ کاری	3 تا 34 ولت
  جریان مصرفی	حدود 5 میلی‌آمپر
  دمای کاری	‎-20 تا +50 درجه سانتی‌گراد
  خطای اندازه‌گیری ولتاژ	±2٪
  نوع باتری	لیتیومی (Li-ion / Li-Po)
  تعداد سل پشتیبانی‌شده	1S تا 8S
  نوع نمایش	نوار LED
  ابعاد	43.5 × 20 میلی‌متر
  ضد آب	❌ نیست (برای فضای باز نیاز به محافظت دارد)

روش انتخاب تعداد سل (S1 تا S8)

روی برد ماژول پدهای لحیمی S1 تا S8 وجود دارد:

⚠️ فقط یکی از این پدها باید اتصال داده شود
❌ اتصال هم‌زمان دو یا چند پد باعث خرابی ماژول می‌شود

🔌 کاربردها

• پاوربانک‌های چند سل

• پک باتری سفارشی

• تجهیزات قابل حمل

• رباتیک و پروژه‌های دانشجویی

• سیستم‌های پشتیبان (UPS کوچک)

• محصولات تولیدی مبتنی بر باتری لیتیومی

💡 مزایای استفاده

✔ حذف نیاز به مولتی‌متر
✔ نمایش سریع وضعیت باتری
✔ افزایش ایمنی و جلوگیری از دشارژ بیش از حد
✔ مناسب برای پروژه‌های DIY و صنعتی
✔ قیمت اقتصادی نسبت به نمایشگرهای دیجیتال

⚠️ نکات مهم قبل از استفاده

• این ماژول فقط برای باتری‌های لیتیومی طراحی شده است

• اتصال اشتباه قطب مثبت و منفی باعث آسیب ماژول می‌شود

• برای پک‌های چند سل، اتصال باید از سر مثبت و منفی کل پک انجام شود

• نمایش سطح شارژ بر اساس ولتاژ است (نه ظرفیت واقعی Ah)

🔎 چرا این ماژول انتخاب مناسبی است؟

اگر به‌دنبال یک راه ساده، کم‌مصرف و مطمئن برای نمایش میزان شارژ باتری لیتیومی از ۱ تا ۸ سل هستید، این ماژول بهترین انتخاب برای پروژه‌های حرفه‌ای و محصولات تجاری است.

روش اتصال

1. ترمینال + و – ماژول را به + و – پک باتری وصل کنید

2. بسته به تعداد سل باتری، پد مربوطه (S1 تا S8) را لحیم کنید

3. نمایشگر به‌صورت خودکار سطح شارژ باتری را نشان می‌دهد

📌 مثال:
اگر باتری شما ۲ سل (2S) است (دو باتری 3.7V سری‌شده)، باید پد S2 را لحیم کنید.

⚠️ نکات بسیار مهم

• این ماژول فقط برای باتری لیتیومی طراحی شده

• حداکثر ولتاژ نباید از 4.3 × تعداد سل بیشتر شود

• مثال:

  • اگر S3 انتخاب شود → حداکثر ولتاژ مجاز = 12.9V

• اتصال اشتباه باعث آسیب دائمی ماژول می‌شود

• این محصول ضدآب نیست

جدول ولتاژ و سطح شارژ (نمایش LED)

آستانه نمایش سطح شارژ

( N = تعداد سل باتری )

جدول ولتاژ واقعی برای هر تعداد سل
