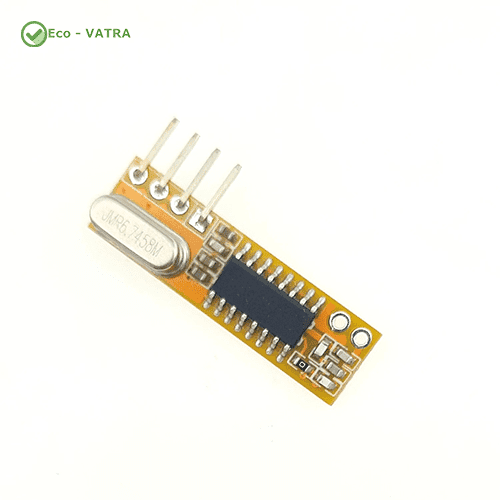

ماژول گيرنده وايرلس RF433 مدل RXB12

ماژول گيرنده وايرلس RF433 مدل RXB12 یک قطعه الکترونیکی است که برای دریافت سیگنال‌های رادیویی با فرکانس 433 مگاهرتز طراحی شده است. این ماژول معمولاً همراه با ماژول فرستنده 433 مگاهرتزی استفاده می‌شود.

قادر است سیگنال‌های بی‌سیم را از فرستنده دریافت کرده و به سیگنال‌های دیجیتال یا آنالوگ قابل پردازش برای میکروکنترلرها یا دیگر مدارهای الکترونیکی تبدیل کند.

ماژول RXB12 یک گیرنده رادیویی در باند 433 مگاهرتز است که برای دریافت سیگنال‌های مبتنی بر تکنولوژی ASK (مدولاسیون کلیدزنی دامنه) طراحی شده است. این ماژول سیگنال دریافتی را به داده دیجیتال تبدیل کرده و امکان ارتباط با انواع فرستنده‌های بی‌سیم ASK را فراهم می‌کند.

این گیرنده با ولتاژ تغذیه 3.3 تا 5.5 ولت کار می‌کند و خروجی آن به‌صورت دیجیتال (0 و 1 منطقی) در اختیار کاربر قرار می‌گیرد. همین ویژگی باعث شده تا سازگاری بالایی با بیشتر میکروکنترلرها داشته باشد.

از کاربردهای RXB12 می‌توان به استفاده در سیستم‌های امنیتی، کنترل از راه دور، آلارم‌های بی‌سیم، ریموت خودرو، درب بازکن‌های گاراژ، تجهیزات خانه هوشمند و پروژه‌های اتوماسیون صنعتی اشاره کرد.

ویژگی‌های ماژول گيرنده وايرلس RF433 مدل RXB12

• دریافت سیگنال‌های بی‌سیم در باند 433 مگاهرتز

• خروجی دیجیتال پایدار و دقیق

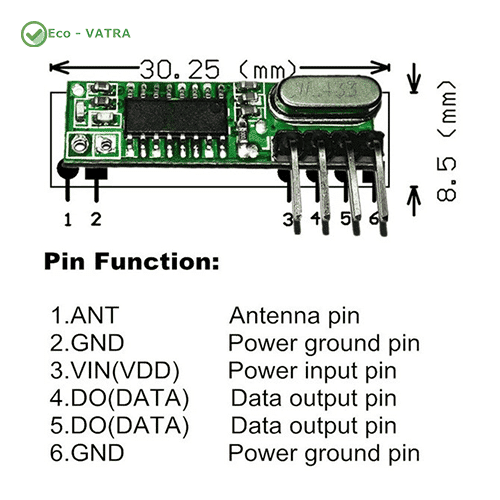

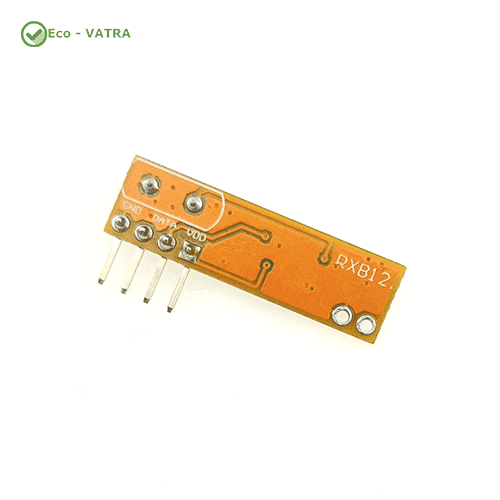

• مجهز به پین‌های VCC ،GND و DATA

• امکان اتصال آنتن خارجی برای افزایش برد

• استفاده از کریستال اسیلاتور داخلی جهت ثبات و دقت بیشتر

نحوه عملکرد

با اتصال تغذیه مناسب به پین VCC و زمین به GND، ماژول فعال شده و داده‌های دریافتی از طریق پین DATA در دسترس خواهند بود. سیگنال‌های رادیویی توسط آنتن دریافت شده و سپس در مدار داخلی ماژول دمدوله می‌شوند تا پیام اصلی به‌صورت دیجیتال در خروجی قرار گیرد. استفاده از کریستال اسیلاتور باعث می‌شود فرکانس مرجع با پایداری بالا حفظ شده و عملکرد ماژول در شرایط مختلف ثابت باقی بماند.

دانلود دیتاشیت RXB12
