پین هدر مادگی 1×10 گام 2.54 میلی‌متر (Female Header)

پین هدر مادگی 1×10 گام 2.54 میلی‌متر (Female Header)یک کانکتور تک‌ردیفه ۱۰ پین با فاصله استاندارد 2.54 میلی‌متر است که برای اتصال ماژول‌ها، بردهای توسعه و سیگنال‌ها در پروژه‌های الکترونیکی بسیار پرکاربرد می‌باشد. این کانکتور یکی از رایج‌ترین گزینه‌ها برای طراحی و مونتاژ بردهای PCB، بردبورد و ماژول‌های آماده است.

بدنه این پین هدر از پلاستیک عایق نسوز و مقاوم در برابر حرارت ساخته شده و پایه‌ها از برنج یا مس با روکش طلا هستند که اتصال پایدار، رسانایی مناسب و طول عمر بالا را تضمین می‌کنند. طراحی استاندارد آن باعث سازگاری کامل با پین هدر نری، بردهای آردوینو، ESP و سایر ماژول‌های الکترونیکی می‌شود.

 ویژگی‌های اصلی پین هدر مادگی 1×10 گام 2.54 میلی‌متر (Female Header)

• نوع: پین هدر مادگی (Female Header)

• آرایش: 1×10 (تک‌ردیفه)

• تعداد پین: 10 پین

• فاصله پایه‌ها (Pitch): 2.54mm

• مناسب لحیم‌کاری روی PCB

• بدنه مقاوم در برابر حرارت

• اتصال دقیق و مطمئن

• رنگ بدنه: مشکی

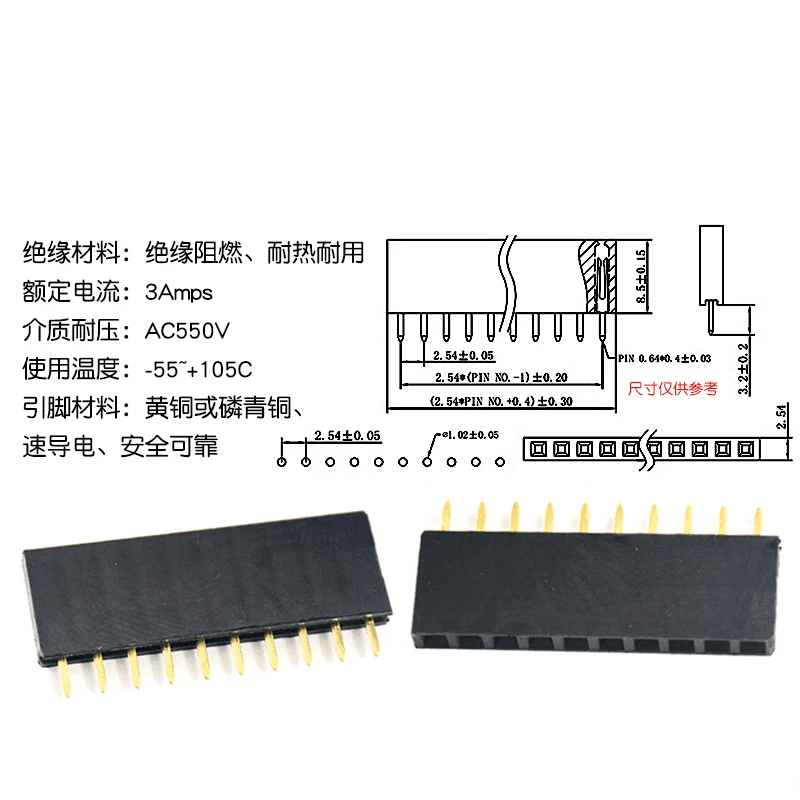

 مشخصات فنی

 کاربردها

• بردهای Arduino، ESP8266، ESP32

• بردبورد و کابل‌های جامپر

• ماژول‌های الکترونیکی

• پروژه‌های DIY و آموزشی

• تجهیزات کنترلی و صنعتی

• طراحی و مونتاژ بردهای PCB

 نکات مهم

• قبل از لحیم‌کاری، جهت قرارگیری کانکتور بررسی شود

• برای جریان‌های نزدیک به حداکثر، لحیم‌کاری با کیفیت انجام گردد

• امکان خطای اندازه‌گیری جزئی (حدود 0.5 تا 1 میلی‌متر) وجود دارد
