فرستنده گیرنده مادون قرمز سطحی CNY70
فرستنده گیرنده مادون قرمز سطحی CNY70 مادون قرمز مدولهشده با فرکانس خاص (مثلاً 38kHz) را دریافت کرده و پس از دمودولاسیون، آن را به سیگنال دیجیتال خروجی تبدیل میکند. این سیگنال معمولاً به یک میکروکنترلر (مثل Arduino) داده میشود تا پردازش شود.
| وزن | 0.3 کیلوگرم |
|---|---|
| ابعاد | 3 × 0.6 × 0.5 سانتیمتر |
| برد موثر | تا 10 متر |
| خروجی | دیجیتال |
| زاویه دریافت | 30 تا 60 درجه |
موردی برای نمایش یافت نشد!
20 در انبار
۶۶,۹۱۰ تومان
پرداخت اقساطی با اسنپ پی و ترب پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی را انتخاب نمایید.
20 در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.

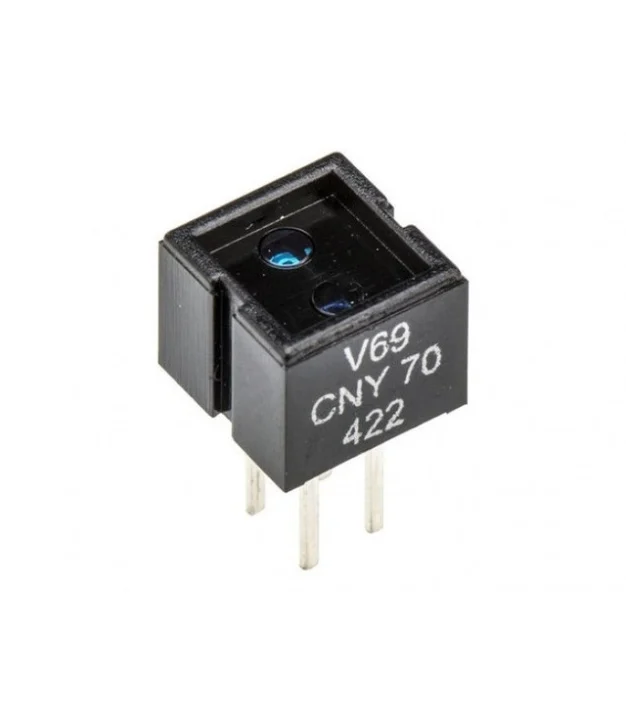

فرستنده گیرنده مادون قرمز سطحی CNY70 یک سنسور نوری انعکاسی مادونقرمز است که شامل یک LED مادونقرمز (IR) و یک فتوترانزیستور در یک پکیج کوچک میباشد. این سنسور برای تشخیص خط، تشخیص فاصله کوتاه، تشخیص اجسام و شمارش بهصورت گسترده در پروژههای رباتیک، صنعتی و آموزشی استفاده میشود.
عملکرد CNY70 به این صورت است که LED مادونقرمز نور را به سطح مقابل میتاباند و در صورت بازتاب نور، فتوترانزیستور آن را دریافت کرده و خروجی تغییر میکند. میزان بازتاب به رنگ، فاصله و جنس سطح بستگی دارد؛ به همین دلیل این سنسور گزینهای عالی برای Line Follower و تشخیص سطوح روشن و تیره است.
ویژگیهای اصلی فرستنده گیرنده مادون قرمز سطحی CNY70
-
نوع سنسور: نوری انعکاسی (Reflective IR)
-
دارای LED مادونقرمز و فتوترانزیستور داخلی
-
مناسب تشخیص خط سفید/مشکی
-
پاسخ سریع و پایدار
-
ابعاد کوچک و نصب آسان
-
مصرف انرژی پایین
-
سازگار با میکروکنترلرها
مشخصات فنی CNY70
| مشخصه | مقدار |
|---|---|
| نوع خروجی | آنالوگ / دیجیتال (بسته به مدار) |
| ولتاژ LED مادونقرمز | حدود 1.25V |
| جریان LED | تا 50mA |
| ولتاژ کاری فتوترانزیستور | تا 32V |
| فاصله تشخیص مؤثر | حدود 0 تا 5 میلیمتر |
| طول موج LED | حدود 950nm |
| دمای کاری | 25- تا +85 درجه سانتیگراد |
| پکیج | DIP-4 |
| رنگ بدنه | مشکی |
کاربردها
-
رباتهای Line Follower
-
تشخیص لبه و فاصله کوتاه
-
شمارنده نوری (Encoder ساده)
-
تشخیص وجود جسم
-
پروژههای Arduino، ESP، STM
-
سیستمهای کنترلی و آموزشی
نحوه استفاده
-
LED مادونقرمز با یک مقاومت محدودکننده جریان راهاندازی شود
-
خروجی فتوترانزیستور میتواند به ورودی آنالوگ یا دیجیتال متصل گردد
-
بهترین عملکرد در فاصله بسیار نزدیک (کمتر از 5mm) حاصل میشود
-
کالیبراسیون نرمافزاری توصیه میشود
نکات مهم
-
نور محیط شدید میتواند روی دقت تأثیر بگذارد
-
فاصله سنسور تا سطح بسیار مهم است
-
برای نتیجه بهتر از سطح صاف و مات استفاده شود
| وزن | 0.3 کیلوگرم |
|---|---|
| ابعاد | 3 × 0.6 × 0.5 سانتیمتر |
| برد موثر | تا 10 متر |
| خروجی | دیجیتال |
| زاویه دریافت | 30 تا 60 درجه |
