فیلتر خازن مقاومتی Resistor Capacitor RC 1 uF 470

ساختار و عملکرد پایه فیلتر خازن مقاومتی Resistor Capacitor RC 1 uF 470

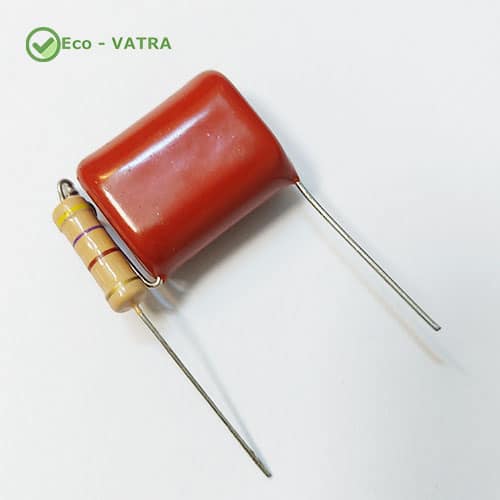

• این فیلتر هم مثل فیلتر قبلی، یک مدار ساده از ترکیب یک مقاومت 470 اهم و یک خازن 1 میکروفاراد است.

• ترکیب مقاومت و خازن به شکل سری یا موازی می‌تواند به عنوان فیلتر عمل کند.

کاربردها و کارایی

1. فیلتر پایین‌گذر (Low-pass filter):
   این مدار اجازه می‌دهد فرکانس‌های پایین‌تر از فرکانس قطع عبور کنند و فرکانس‌های بالاتر را کاهش دهد.

   • در این مورد، چون مقدار خازن بزرگتر (1 uF) و مقاومت بیشتر (470 اهم) است، فرکانس قطع پایین‌تری خواهیم داشت نسبت به مثال قبلی.

   • این یعنی فیلتر برای حذف نویزهای فرکانس بالاتر از حد پایین‌تری تنظیم شده است.

2. نویزگیری و صاف‌سازی سیگنال‌ها:
   معمولاً در مدارهای صوتی یا منبع تغذیه برای حذف نویزهای فرکانس بالا و صاف کردن سیگنال به کار می‌رود.

3. مدارهای زمان‌بندی و نوسان‌ساز:
   ترکیب بزرگ‌تر مقاومت و خازن باعث می‌شود زمان شارژ و دشارژ خازن طولانی‌تر شود، که برای مدارهای تایمر و نوسان‌سازهای با دوره‌های زمانی طولانی‌تر مناسب است.

4. فیلتر بالاگذر (در صورت تغییر نحوه اتصال):
   اگر خازن و مقاومت به صورت خاصی وصل شوند، می‌توانند به عنوان فیلتر بالاگذر عمل کنند و فرکانس‌های پایین را حذف کنند.

5. تطبیق امپدانس و اصلاح شکل موج:
   در مدارهای آنالوگ برای تنظیم امپدانس ورودی یا خروجی و همچنین اصلاح شکل موج به کار می‌رود.
