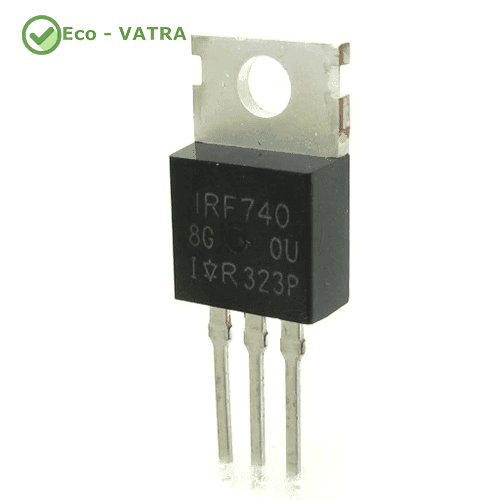

ماسفت قدرت IRF740 N-Channel-DIP – های کپی

ماسفت قدرت IRF740 N-Channel-DIP یک ترانزیستور قدرت از نوع MOSFET است که برای کلیدزنی ولتاژهای بالا و جریان‌های نسبتاً زیاد طراحی شده است. این قطعه می‌تواند به خوبی در منابع تغذیه سوئیچینگ، استابلایزرها، اینورترها، و در کاربردهایی که نیاز به سوییچ کردن بارهای القایی یا مقاومتی بزرگ است، به کار رود.

با توجه به ویژگی‌های کلیدزنی سریع و تحمل ولتاژ بالا، IRF740 انتخاب مناسبی برای مدارهایی است که نیاز دارد با بازده بالا و تلفات کم کار کنند.

ویژگی‌های فنی (Specifications):

• پیکربندی قطب: N-Channel MOSFET

• حداکثر ولتاژ درین به سورس (V_DS max): 400 ولت

• حداکثر جریان درین (I_D): 10 آمپر

• حداکثر ولتاژ گیت به سورس (V_GS max): ± 30 ولت

• توان اتلافی (در دمای مرجع Tc = 25 °C): 125 وات

• زمان صعود (Rise Time): 35 نانوثانیه

• زمان نزول (Fall Time): 22 نانوثانیه

• پکیج: TO-220AB

• تعداد پایه‌ها: 3

• محدوده دمای کاری: –55 تا +150 درجه سانتی‌گراد

• ابعاد فیزیکی: طول ≈ 10.51 میلی‌متر، عرض ≈ 4.65 میلی‌متر، ارتفاع ≈ 15.49 میلی‌متر

دانلود دیتاشیت IRF740
