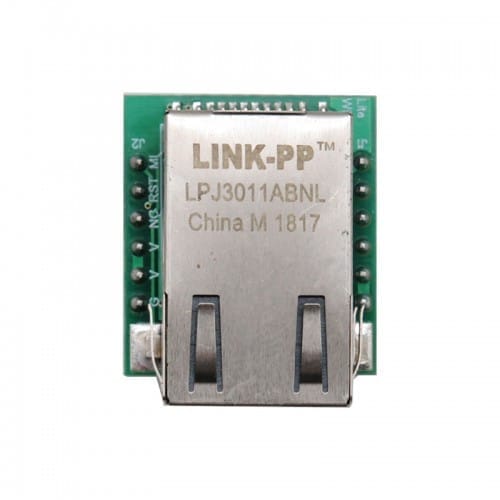

ماژول اترنت Ethernet W5500

ماژول اترنت Ethernet W5500 با ارتباط سریال SPI دارای ولتاژ اینترفیس سطح ترانزیستری 3.3 ولت و ولتاژ تغذیه 3.3 ولت با حداقل 200 میلی امپر جریاندهی میباشد که در پروژه های اینترنت اشیا و ارتباطات شبکه کاربرد دارد

این چیپ یک کنترلر نهفته اترنت دارای پرتکل TCP/IP است که ارتباط اینترنتی را توسط پرتکل سریال SPI برای سیستمهای امبدد اسان میکند. این ماژول بسیار مناسب کاربرانی است که در پروژه هایشان نیاز به یک اتصال اینترنت پایدار دارند و توسط تنها یک چیپ هم از استک TCP/IP پشتیبانی میکند و هم دارای لایه های میان افزار و سخت افزار واسط مک و فی اترنت می باشند.

استک TCP/IP درون چیپ از پرتکلهای مختلفی مانند کنترل انتقال TCP، بسته دادهٔ کاربر UDP، اینترنت ورژن 4 IPv4، کنترل پیام اینترنت ICMP، تفکیک ادرس ARP، مدیریت گروه اینترنت IGMP, نقطه به نقطه براساس اترنت PPPoE و غیره… که کارایشان طی چندین سال در کاربردهای گوناگون ثابت شده است.

ENC28J60 از یک بافر 32 کیلوبایتی درونی بعنوان حافظه ارتباطات داده بهره میگیرد. توسط این چیپ کاربران میتوانند پروژه های برپایه اترنت شان را توسط یک برنامه نویسی سوکت ساده بجای مدیریت یک کنترلر اترنت پیچیده پیاده سازی نمایند.

امکان استفاده از هشت سوکت سخت افزاری بصورت مستقل نیز فراهم شده است. پرتکل انترفیس SPI نیز جهت ارتباط ساده با میکروکنترلر خارجی فراهم گردیده است. بمنظور کاهش توان مصرفی سیستم، این ماژول امکان بیدارباش شبکه WOL و مد کم مصرف خاموشی را نیز فراهم کرده.

ویژگی های ماژول شبکه ENC28J60 :

• اینترفیس پرسرعت 80 مگابیت درثانیه سریال SPI
• پشتیبانی از پرتکلهای درونی TCP/IP شامل TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• پشتیبانی از هشت سوکت مستقل بصورت همزمان
• پشتیبانی از مد خاموشی کم مصرف
• پشتیبانی از بیدارباش توسط شبکه UDP
• پشتیبانی از پرتکل ارتباطی پرسرعت سریال SPI در مد 0 و 3
• 32 کیلوبایت حافظه داخلی بعنوان بافرهای ارسال/دریافت
• لایه فیزیکی درونی شبکه برای سرعتهای 10 و 100 مگابیت در ثانیه
• پشتیبانی از مبادله خودکار(تمام و نیمه داپلکس برای سرعتهای 10 و 100)
• عدم پشتیبانی از تقسیم IP
• تغذیه 3.3 ولت با تحمل ولتاژ 5 ولت روی پایه های ورودی ، خروجی
• نشانگرهای ال ای دی خروجی (نیم/تمام داپلکس، ارتباط، سرعت، فعال)

نکته ها:

ولتاژ مورد نیاز: 3.3 ولت با جریان حداقل 200 میلی امپر

سایز برد مدارچاپی: 23*25میلیمتر

سایز ماژول: 28.5*23*24میلیمتر
