ماژول درایور موتور دو کاناله با تراشه TB6612FNG
ماژول درایور موتور دو کاناله با تراشه TB6612FNG یک درایور قدرتمند و کممصرف برای کنترل همزمان دو موتور DC یا یک موتور استپر دو فاز است. این ماژول با راندمان بالا، ابعاد کوچک و تلفات حرارتی کم، گزینهای بسیار محبوب برای رباتیک، پروژههای آردوینو، ESP و محصولات IoT محسوب میشود.
موردی برای نمایش یافت نشد!
نسخههای دیگر این کالا:
8 در انبار
۲۹۲,۳۰۰ تومان
پرداخت اقساطی با اسنپ پی و ترب پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی را انتخاب نمایید.
8 در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
ماژول درایور موتور دو کاناله با تراشه TB6612FNG یک راهکار قدرتمند، کممصرف و قابل اعتماد برای کنترل انواع موتورهای DC و استپر در پروژههای رباتیک و الکترونیکی است. این ماژول با بهرهگیری از تراشه پیشرفته TB6612FNG عملکردی بهمراتب بهتر از درایورهای قدیمی مانند L298N ارائه میدهد و با راندمان بالا و تولید حرارت کمتر، امکان کنترل دقیق سرعت و جهت چرخش دو موتور را بهصورت همزمان فراهم میکند.
ابعاد کوچک، پشتیبانی از سیگنال PWM، سازگاری با آردوینو، ESP32، STM32 و سایر میکروکنترلرها، این ماژول را به انتخابی ایدهآل برای ساخت رباتهای هوشمند، خودروهای کنترلی، پروژههای آموزشی و سیستمهای اتوماسیون تبدیل کرده است. اگر به دنبال یک درایور موتور قدرتمند، کمحجم و با کارایی بالا هستید، TB6612FNG یکی از بهترین گزینههای موجود برای پروژههای حرفهای و DIY خواهد بود.
در مقایسه با درایورهای قدیمیتر مانند L298N، تراشه TB6612FNG مصرف کمتر، جریان مؤثر بالاتر و عملکرد نرمتری ارائه میدهد.
ویژگیهای کلیدی
-
کنترل ۲ موتور DC یا ۱ موتور استپر
-
جریان خروجی تا 1.2A پیوسته (پیک 3A کوتاهمدت)
-
پشتیبانی از PWM برای کنترل سرعت
-
افت ولتاژ بسیار کم و راندمان بالا
-
دارای حالت Standby برای کاهش مصرف
-
سازگار با Arduino، ESP8266، ESP32، Raspberry Pi
-
ابعاد کوچک، مناسب طراحیهای فشرده
مشخصات فنی ماژول درایور موتور دو کاناله با تراشه TB6612FNG
| مشخصه | مقدار |
|---|---|
| تراشه اصلی | TB6612FNG |
| تعداد کانال | 2 کاناله |
| نوع موتور | DC / Stepper |
| ولتاژ موتور (VM) | 4.5 تا 13.5 ولت |
| ولتاژ لاجیک (VCC) | 2.7 تا 5.5 ولت |
| جریان پیوسته | 1.2A برای هر کانال |
| جریان پیک | تا 3A |
| کنترل سرعت | PWM |
| حالت Sleep | دارد (STBY) |
| حفاظت حرارتی | دارد |
| ابعاد | کوچک و سبک |

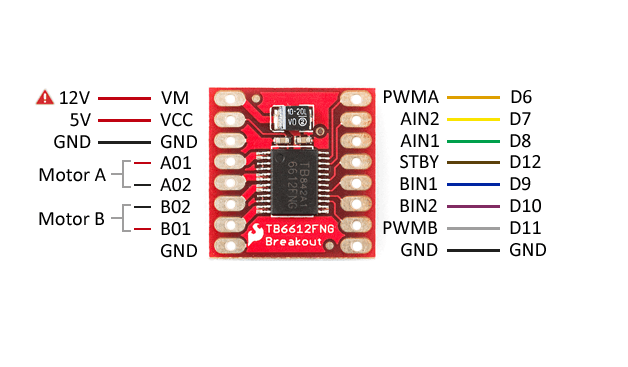

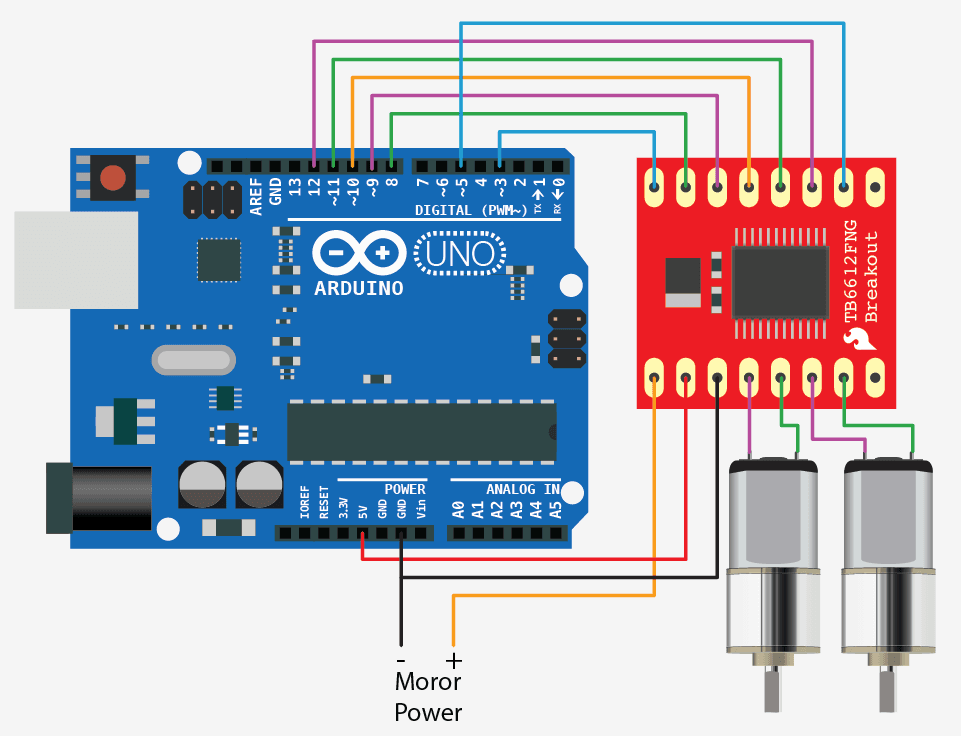

پایهها و نحوه اتصال
| پایه | توضیح |
|---|---|
| AIN1 / AIN2 | تعیین جهت موتور A |
| BIN1 / BIN2 | تعیین جهت موتور B |
| PWMA / PWMB | کنترل سرعت با PWM |
| AO1 / AO2 | خروجی موتور A |
| BO1 / BO2 | خروجی موتور B |
| VM | ولتاژ موتور |
| VCC | ولتاژ لاجیک |
| GND | زمین مشترک |
| STBY | فعالسازی ماژول (باید High باشد) |
📌 نکته مهم: پایه STBY حتماً باید به 1 منطقی (VCC) متصل شود، در غیر این صورت ماژول غیرفعال است.
کاربردها
-
رباتهای دوچرخ و چندچرخ
-
ماشینهای کنترلی
-
پروژههای Arduino و ESP
-
کنترل موتور در تجهیزات هوشمند
-
آموزش رباتیک و مکاترونیک
-
محصولات تولیدی کممصرف
مزایای TB6612FNG نسبت به L298N
✔ مصرف انرژی کمتر
✔ افت ولتاژ بسیار پایینتر
✔ گرمای کمتر و راندمان بالاتر
✔ ابعاد کوچکتر
✔ مناسب باتری و سیستمهای قابلحمل
نکات مهم قبل از استفاده ماژول درایور موتور دو کاناله با تراشه TB6612FNG
-
ولتاژ موتور و لاجیک را جداگانه و درست وصل کنید
-
زمین (GND) همه بخشها باید مشترک باشد
-
برای موتورهای جریانبالا، از خنککاری مناسب استفاده شود
-
مناسب موتورهای DC کوچک تا متوسط است (نه موتورهای صنعتی سنگین)
چرا TB6612FNG انتخاب حرفهای است؟
اگر بهدنبال یک درایور موتور دوکاناله کممصرف، دقیق و قابلاعتماد هستید که بهراحتی با میکروکنترلرها کار کند، TB6612FNG یکی از بهترین انتخابها در این رده قیمتی است.
