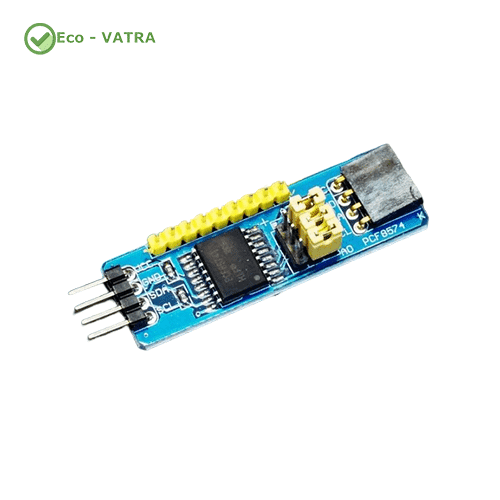

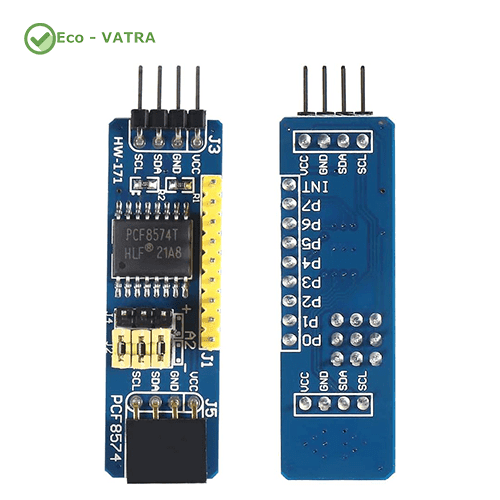

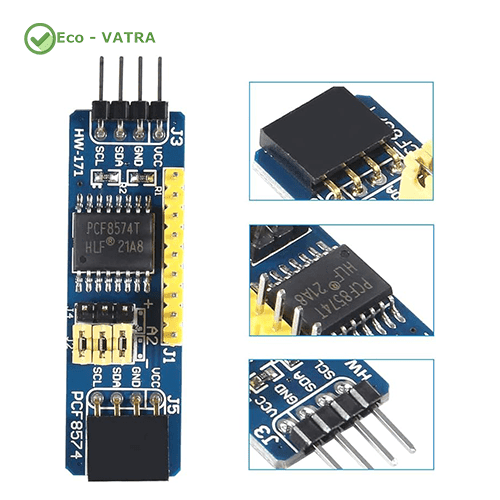

ماژول رابط I2C با تراشه PCF8574

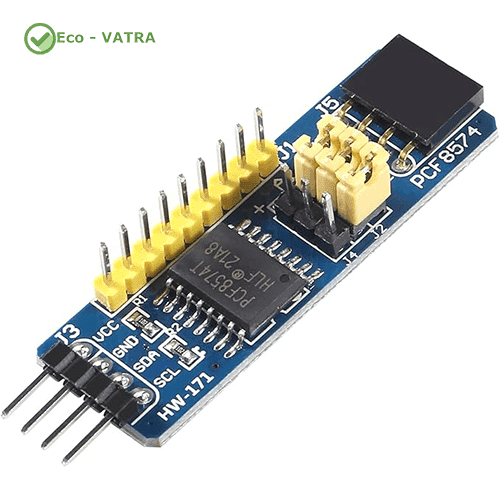

ماژول رابط I2C با تراشه PCF8574 یک مبدل ورودی/خروجی (I/O Expander) است که به کمک پروتکل I2C امکان افزایش تعداد پین‌های ورودی/خروجی میکروکنترلرها (مثل Arduino یا STM32) را تنها با استفاده از دو خط ارتباطی (SDA و SCL) فراهم می‌کند. این ماژول با صرفه‌جویی در تعداد پایه‌های موردنیاز و کاهش پیچیدگی سیم‌کشی، اجازه می‌دهد تا چندین ماژول یا دستگاه دیگر همزمان روی همان خط I2C کار کنند.

از مزایای استفاده از آن می‌توان به کاهش حجم و شلوغی مدار، قابلیت توسعه آسان، مصرف توان پایین و قابلیت آدرس‌دهی چندین ماژول روی یک باس اشاره کرد. در مدارهای الکتریکی، این ماژول باعث بهینه‌سازی طراحی، آزادسازی پین‌های میکروکنترلر برای کاربردهای دیگر، و انعطاف‌پذیری بیشتر در توسعه پروژه می‌شود.

ویژگی‌های فنی ماژول PCF8574:

• ولتاژ کاری: 2.5V تا 5.5V (سازگار با 3.3V و 5V)

• جریان مصرفی بسیار پایین (کمتر از 100µA در حالت فعال)

• ارتباط از طریق پروتکل I2C (خط SDA و SCL)

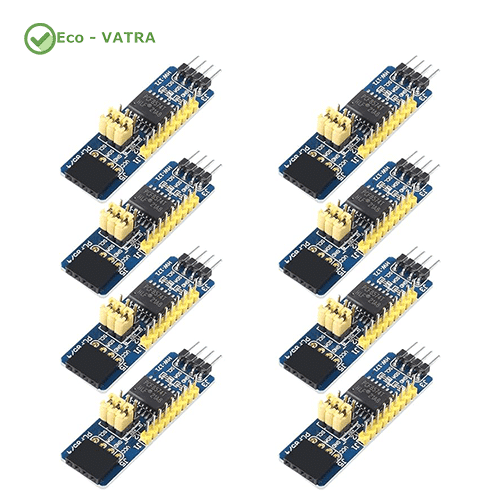

• قابلیت اتصال تا 8 ماژول PCF8574 روی یک باس (با تغییر آدرس)

• دارای 8 پین ورودی/خروجی دیجیتال قابل برنامه‌ریزی

• قابلیت کشش جریان برای LED و رله‌ها

• سرعت ارتباط: تا 100kHz (Standard Mode I2C)

• طراحی با پین‌های آدرس‌دهی (A0، A1، A2) جهت تغییر آدرس I2C

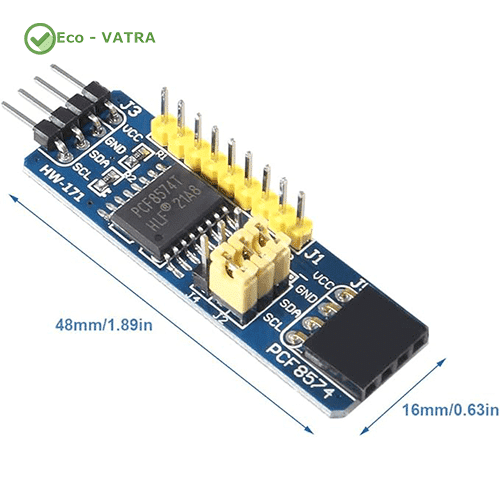

• ابعاد کوچک و قابل نصب روی بردبرد یا مدارهای چاپی

دانلود دیتاشیت PCF8574-Module
