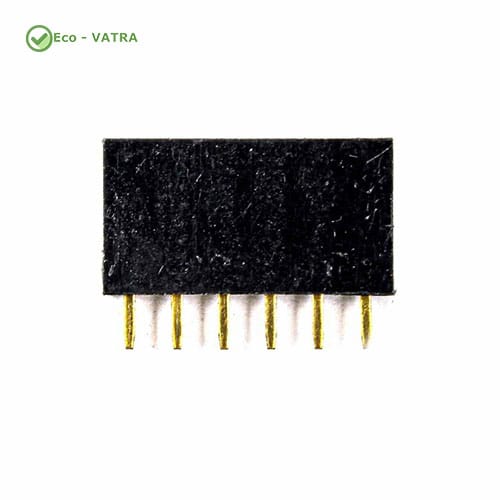

پین هدر مادگی 1×6 گام 2.54 میلی‌متر (Female Header)
پین هدر مادگی 1×6 با گام 2.54 میلی‌متر، 6 پین و جریان 3 آمپر، مناسب بردهای الکترونیکی و ماژول‌ها.
| پین ها | 10 عدد |
|---|---|
| فاصله بین پین ها | 2.54 میلی متر |
| نوع نصب | DIP |
67 عدد در انبار
16,464 تومان عدد
پرداخت اقساطی با اسنپ پی و ترب پی و دیجی پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی و یا دیجی پی را انتخاب نمایید.
67 عدد در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
پین هدر مادگی 1×6 گام 2.54 میلی‌متر (Female Header) برای اتصال ماژول‌ها، بردهای توسعه، سیگنال‌ها و تغذیه در پروژه‌های الکترونیکی، صنعتی و آموزشی به‌کار می‌رود. این پین هدر یکی از پرکاربردترین کانکتورها در طراحی و مونتاژ بردهای PCB محسوب می‌شود.
بدنه این کانکتور از پلاستیک عایق نسوز و مقاوم در برابر حرارت ساخته شده و پایه‌ها از برنج یا مس با روکش طلا هستند که انتقال جریان پایدار، اتصال مطمئن و عمر طولانی را تضمین می‌کنند. طراحی دقیق و استاندارد آن باعث سازگاری کامل با بردبورد، پین هدر نری و کابل‌های متداول شده است.
ویژگی‌های اصلی پین هدر مادگی 1×6 گام 2.54 میلی‌متر (Female Header
نوع: پین هدر مادگی (Female)
آرایش: 1×6 (تک‌ردیفه)
تعداد پین: 6 پین
گام استاندارد: 2.54mm
مناسب لحیم‌کاری مستقیم روی PCB
بدنه مقاوم در برابر حرارت و شعله
اتصال پایدار و دقیق
رنگ بدنه: مشکی
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع کانکتور | Female Header |
| آرایش پین | 1×6 |
| تعداد پین | 6 |
| فاصله پایه‌ها | 2.54 میلی‌متر |
| جریان نامی | 3 آمپر |
| ولتاژ قابل تحمل | AC 550V |
| محدوده دمای کاری | 55- تا +105 درجه سانتی‌گراد |
| جنس پایه‌ها | برنج یا مس با روکش |
| جنس بدنه | پلاستیک عایق نسوز |
| نوع نصب | Through Hole (لحیمی) |
کاربردها
بردهای Arduino، ESP8266/ESP32، STM
ماژول‌های الکترونیکی و سنسورها
بردبورد و کابل‌های اتصال
پروژه‌های DIY و آموزشی
تجهیزات صنعتی و کنترلی
طراحی و مونتاژ بردهای PCB
نکات مهم استفاده
قبل از لحیم‌کاری، جهت کانکتور بررسی شود
برای جریان‌های بالا، لحیم‌کاری با کیفیت انجام گردد
از دمای مناسب هویه برای جلوگیری از آسیب به بدنه استفاده شود
