پین هدر مادگی 2×10 گام 2.54 میلی‌متر (Female Header)

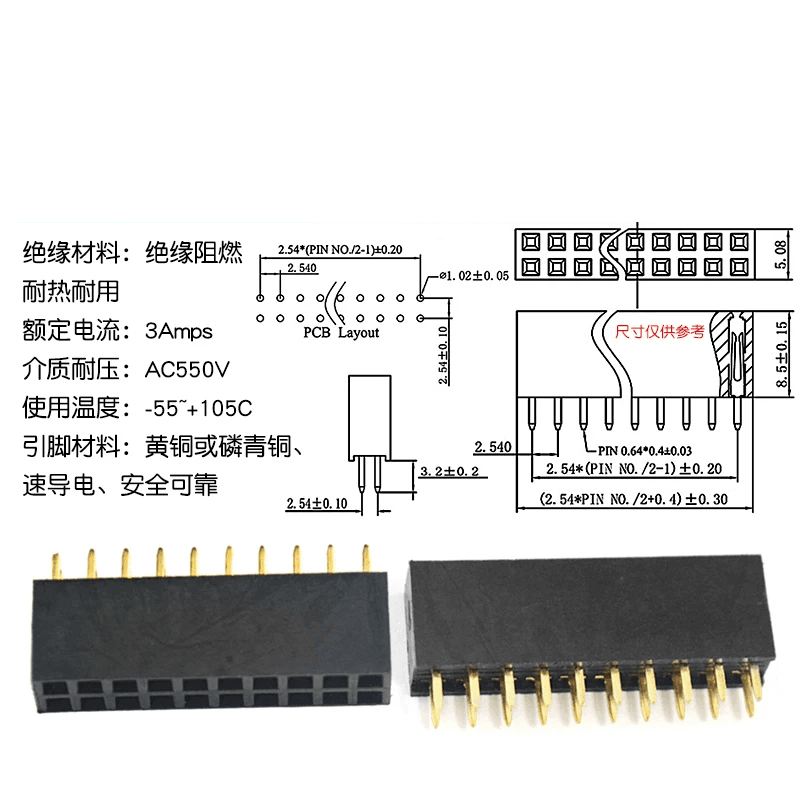

پین هدر مادگی 2×10 گام 2.54 میلی‌متر (Female Header) یک کانکتور دو ردیفه استاندارد با مجموع ۲۰ پین است که برای اتصال بردها، ماژول‌ها و کابل‌های نواری (Ribbon Cable) در پروژه‌های الکترونیکی، صنعتی و آموزشی استفاده می‌شود. این پین هدر با گام استاندارد 2.54 میلی‌متر طراحی شده و با انواع پین هدر نری، بردبورد و بردهای PCB کاملاً سازگار است.

بدنه این کانکتور از مواد عایق نسوز و مقاوم در برابر حرارت ساخته شده و پایه‌های داخلی آن از برنج یا مس با روکش مناسب هستند که انتقال جریان پایدار، سریع و ایمن را تضمین می‌کنند. طراحی دو ردیفه باعث افزایش تعداد خطوط اتصال در فضای کمتر شده و آن را به گزینه‌ای ایده‌آل برای بردهای متراکم تبدیل می‌کند.

 ویژگی‌های اصلی پین هدر مادگی 2×10 گام 2.54 میلی‌متر (Female Header)

• پین هدر مادگی (Female)

• آرایش 2×10 (دو ردیف، ۲۰ پین)

• گام استاندارد 2.54mm

• مناسب لحیم‌کاری روی PCB

• بدنه مقاوم در برابر حرارت و شعله

• اتصال پایدار و قابل اعتماد

• سازگار با بردهای صنعتی و ماژول‌ها

 مشخصات فنی

 کاربردها

• بردهای Arduino، ESP، STM

• اتصال ماژول‌ها و بردهای توسعه

• رابط‌های چندپین و کابل‌های فلت

• پروژه‌های صنعتی و آزمایشگاهی

• تجهیزات مخابراتی و کنترلی

• بردهای PCB با تراکم بالا

 نکات مهم

• هنگام لحیم‌کاری از دمای مناسب استفاده شود

• قبل از نصب، جهت و محل ردیف‌ها بررسی گردد

• برای جریان‌های بالا، کیفیت لحیم‌کاری اهمیت زیادی دارد
