پین هدر مادگی 1×4 گام 2.54 میلی‌متر (Female Header)
پین هدر مادگی 1×4 گام 2.54 میلی‌متر (Female Header)، جریان 3 آمپر و بدنه مقاوم، مناسب بردهای الکترونیکی، آردوینو و پروژه‌های DIY.
| پین ها | 4 عدد |
|---|---|
| فاصله بین پین ها | 2.54 میلی متر |
| نوع نصب | DIP |
اطلاع‌رسانی موجودی
شماره موبایل خود را وارد کنید تا بهمحض موجود شدن این محصول، اطلاع دهیم.
8,745 تومان عدد
پرداخت اقساطی با اسنپ پی و ترب پی و دیجی پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی و یا دیجی پی را انتخاب نمایید.
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
پین هدر مادگی 1×4 گام 2.54 میلی‌متر (Female Header) یکی از پرکاربردترین کانکتورهای بردهای الکترونیکی است که برای اتصال ماژول‌ها، سیم‌ها و بردهای توسعه در پروژه‌های الکترونیکی، آردوینو و صنعتی استفاده می‌شود. این پین هدر دارای ۴ پین مادگی در یک ردیف با فاصله استاندارد 2.54 میلی‌متر بوده و با اکثر بردها و پین هدرهای نری سازگار است.
بدنه این کانکتور از مواد عایق مقاوم در برابر حرارت و شعله ساخته شده و پین‌های داخلی آن از مس یا برنج با روکش مناسب هستند که اتصال الکتریکی پایدار، سریع و مطمئنی را فراهم می‌کنند.
ویژگی‌های اصلی پین هدر مادگی 1×4 گام 2.54 میلی‌متر (Female Header)
پین هدر مادگی (Female)
آرایش 1×4 (چهار پین در یک ردیف)
گام استاندارد 2.54mm
مناسب لحیم‌کاری روی PCB
بدنه مقاوم در برابر حرارت
اتصال پایدار و قابل اعتماد
سازگار با بردبورد و بردهای سوراخ‌دار

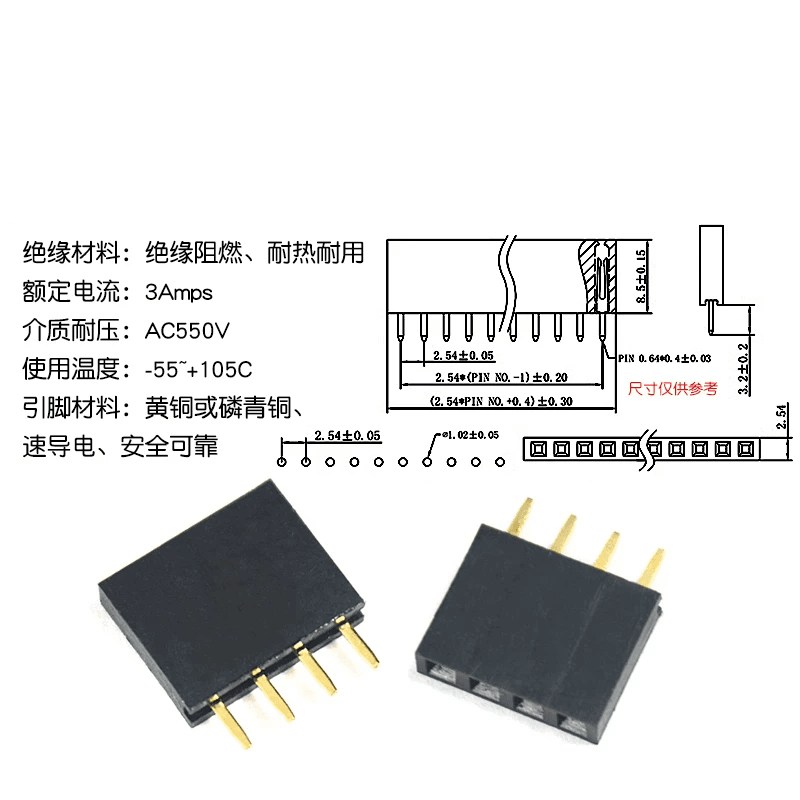

مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع کانکتور | پین هدر مادگی |
| تعداد پین | 4 پین (1×4) |
| فاصله پایه‌ها | 2.54 میلی‌متر |
| جریان نامی | 3 آمپر |
| ولتاژ قابل تحمل | AC 550V |
| محدوده دمای کاری | 55- تا +105 درجه سانتی‌گراد |
| جنس پایه‌ها | مس یا برنج (با روکش) |
| جنس بدنه | پلاستیک عایق مقاوم |
| نوع نصب | Through Hole (لحیمی) |
کاربردها
بردهای Arduino و ESP
ماژول‌های الکترونیکی
پروژه‌های DIY و آموزشی
بردبورد و PCB
اتصالات داخلی تجهیزات صنعتی
رابط بین بردها و کابل‌ها
نکات مهم
هنگام لحیم‌کاری از دمای مناسب استفاده شود
جهت نصب (پشت یا روی برد) قبل از لحیم بررسی گردد
برای جریان‌های نزدیک به 3 آمپر از لحیم‌کاری تمیز و کامل استفاده شود
