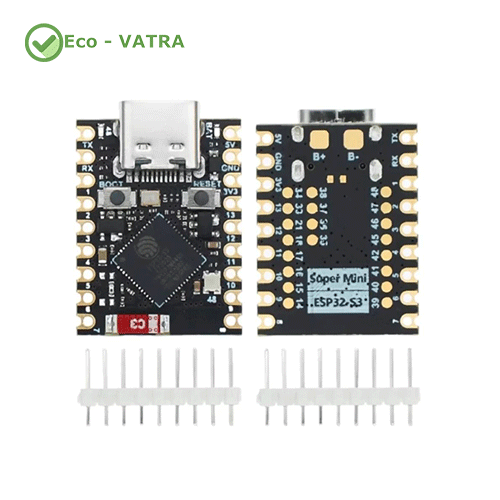

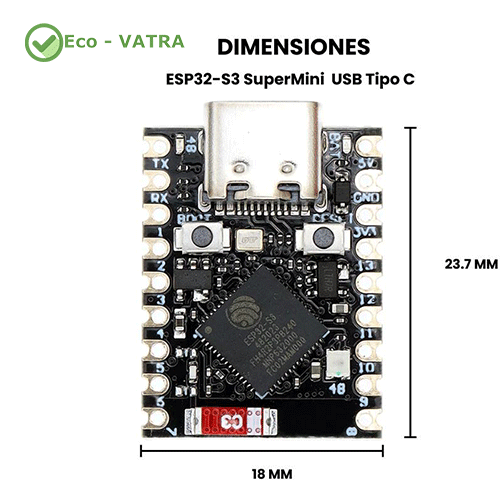

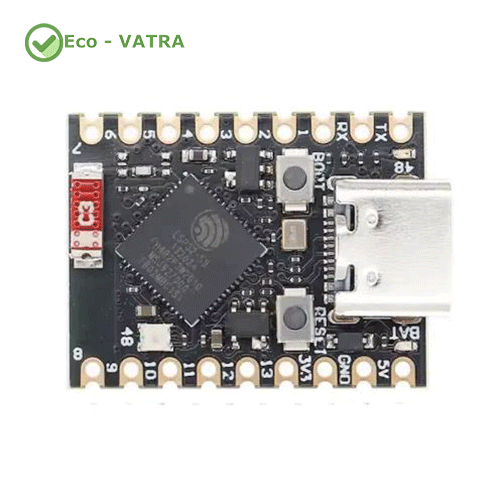

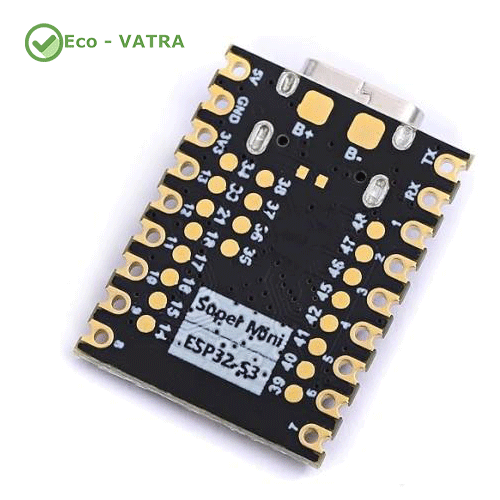

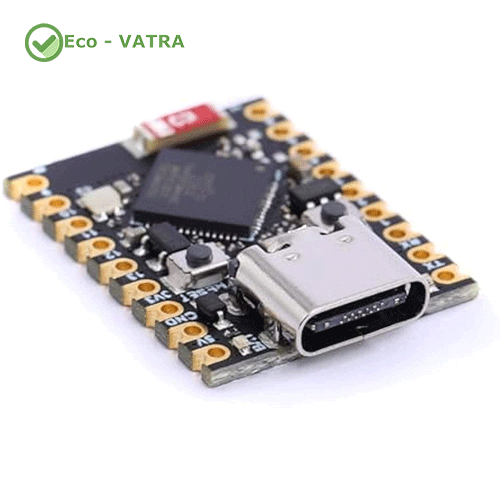

برد توسعه ESP32-S3 Super Mini

برد توسعه ESP32-S3 Super Mini با 4MB Flash و 2MB PSRAM یک برد کوچک و قدرتمند مبتنی بر تراشه ESP32-S3FH4R2 است. این برد با وجود ابعاد جمع‌وجور، از پردازنده دو هسته‌ای، Wi-Fi و Bluetooth Low Energy پشتیبانی می‌کند و برای انواع پروژه‌های اینترنت اشیا، خانه هوشمند و سیستم‌های کنترلی گزینه مناسبی است.

وجود 4 مگابایت حافظه Flash و 2 مگابایت PSRAM از نوع QSPI امکان اجرای برنامه‌های سنگین‌تر و مدیریت بهتر حافظه را نسبت به بردهای بدون PSRAM فراهم می‌کند.

درگاه USB Type-C نیز برای برنامه‌ریزی و تغذیه برد در نظر گرفته شده است.

مشخصات فنی

• تراشه: ESP32-S3FH4R2
• پردازنده: Dual-Core Xtensa LX7
• فرکانس پردازنده: تا 240MHz
• حافظه Flash: 4MB
• حافظه PSRAM: 2MB QSPI
• SRAM داخلی: 512KB
• Wi-Fi: 2.4GHz 802.11 b/g/n
• بلوتوث: Bluetooth Low Energy
• درگاه ارتباطی: USB Type-C
• دارای کلید BOOT
• دارای کلید RESET
• آنتن PCB داخلی
• ولتاژ منطقی GPIO: 3.3V
• قابل برنامه‌ریزی با Arduino IDE
• قابل استفاده با ESP-IDF
• پشتیبانی از PlatformIO

کاربردها

این برد برای پروژه‌های زیر مناسب است:

• تجهیزات اینترنت اشیا IoT
• خانه هوشمند
• کنترل تجهیزات از طریق Wi-Fi
• سنسورهای هوشمند
• سیستم‌های مانیتورینگ
• رباتیک
• دیتالاگر
• تجهیزات قابل حمل
• پروژه‌های Bluetooth Low Energy
• ساخت کنترلرهای کوچک و کم‌حجم

نکات استفاده

برای استفاده از حافظه PSRAM در محیط Arduino، تنظیم PSRAM باید روی QSPI PSRAM قرار گیرد.

GPIOهای این برد با سطح منطقی 3.3 ولت کار می‌کنند؛ بنابراین از اعمال مستقیم ولتاژ 5 ولت به پایه‌های GPIO خودداری کنید.

برای برنامه‌ریزی برد می‌توانید از Arduino IDE، PlatformIO یا ESP-IDF استفاده کنید.
