ماژول شارژ باتری لیتیومی 2 سل با خروجی 12 ولت 3 آمپر مناسب UPS مدل LX-2BUPS

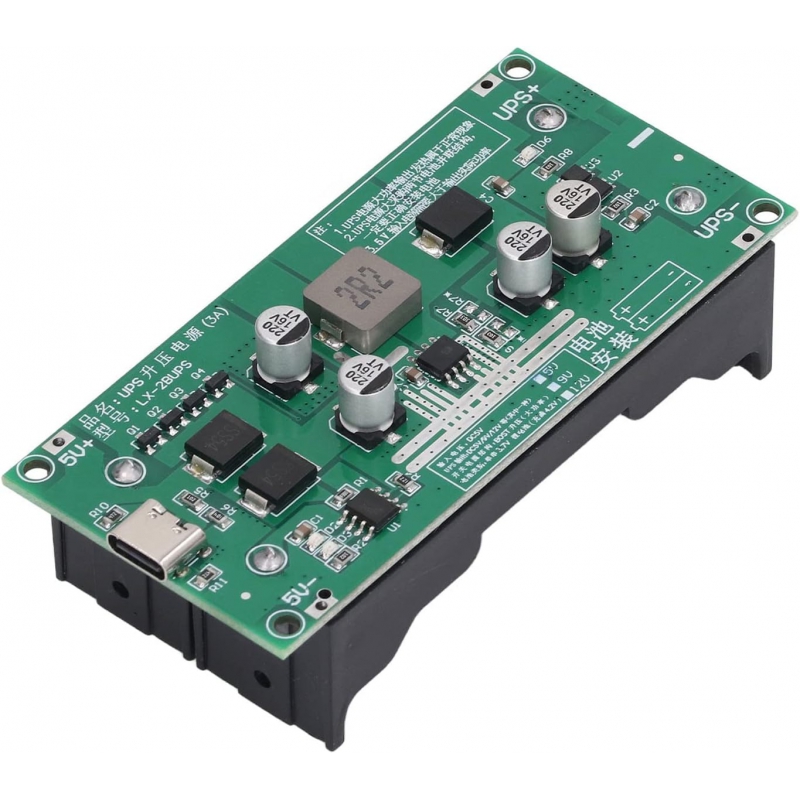

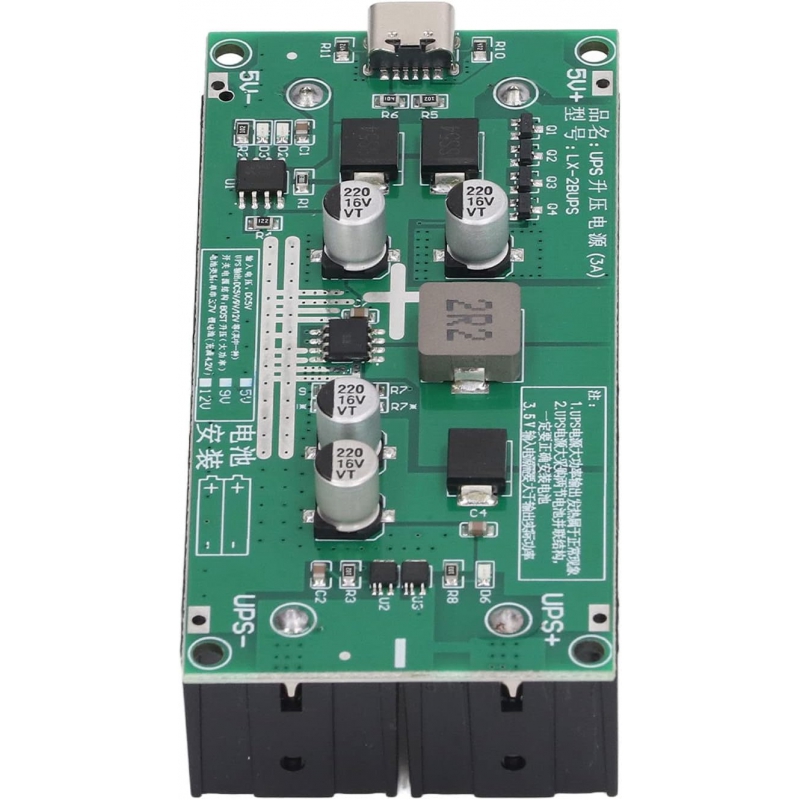

ماژول LX-2BUPS یک منبع تغذیه بدون وقفه (UPS) کوچک و کاربردی است که برای پروژه‌هایی طراحی شده که نباید هنگام قطع برق خاموش شوند.

این برد از دو باتری لیتیومی استفاده می‌کند و به صورت هوشمند بین منبع تغذیه خارجی و باتری سوئیچ می‌کند، به طوری که هنگام قطع برق، دستگاه متصل بدون ریست شدن به کار خود ادامه می‌دهد.

به دلیل ابعاد مناسب و نصب آسان، این ماژول در پروژه‌های IoT، سیستم‌های امنیتی، مودم‌ها، روترها، تجهیزات شبکه، بردهای آردوینو و ESP32 کاربرد فراوانی دارد.

ویژگی‌های محصول

• مناسب برای دو باتری لیتیومی (2 سل)
• خروجی پایدار 12 ولت
• حداکثر جریان خروجی 3 آمپر
• عملکرد UPS و سوئیچینگ خودکار
• شارژ خودکار باتری‌ها
• بدون وقفه در هنگام قطع برق
• مناسب مودم، روتر و دوربین مداربسته
• مناسب پروژه‌های IoT و DIY
• راندمان بالا و مصرف کم

مشخصات فنی

• ولتاژ ورودی: 5 ولت
• حداکثر جریان ورودی 1 آمپر
• نوع رابط ورودی : USB Type-C  یا لحیم کاری پدها
• ولتاژ خروجی: 12V
• حداکثر جریان: 3 آمپر (حداکثر)
• توان نامی: حداکثر 15 وات

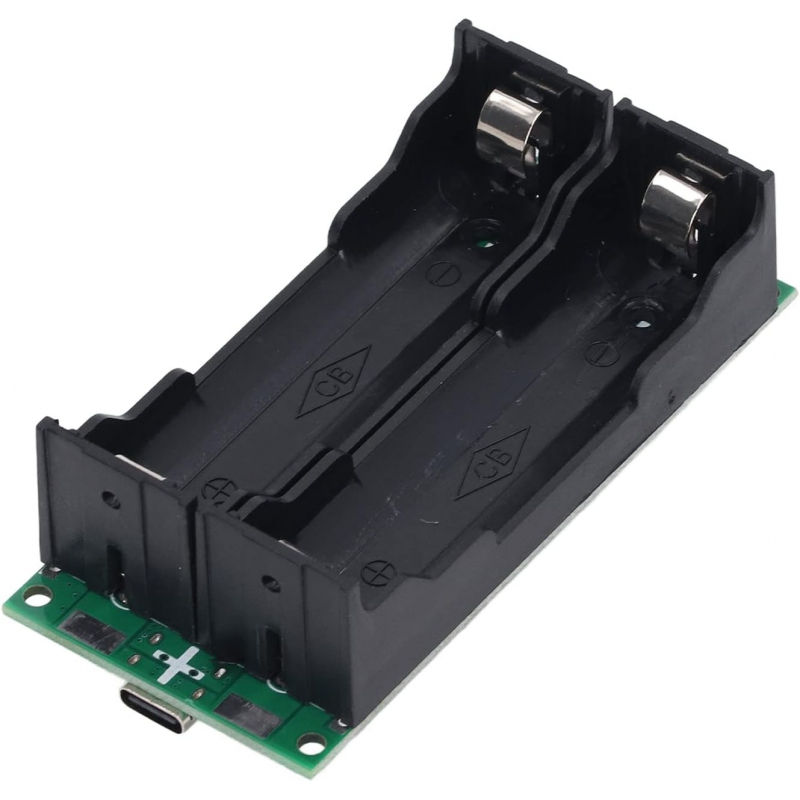

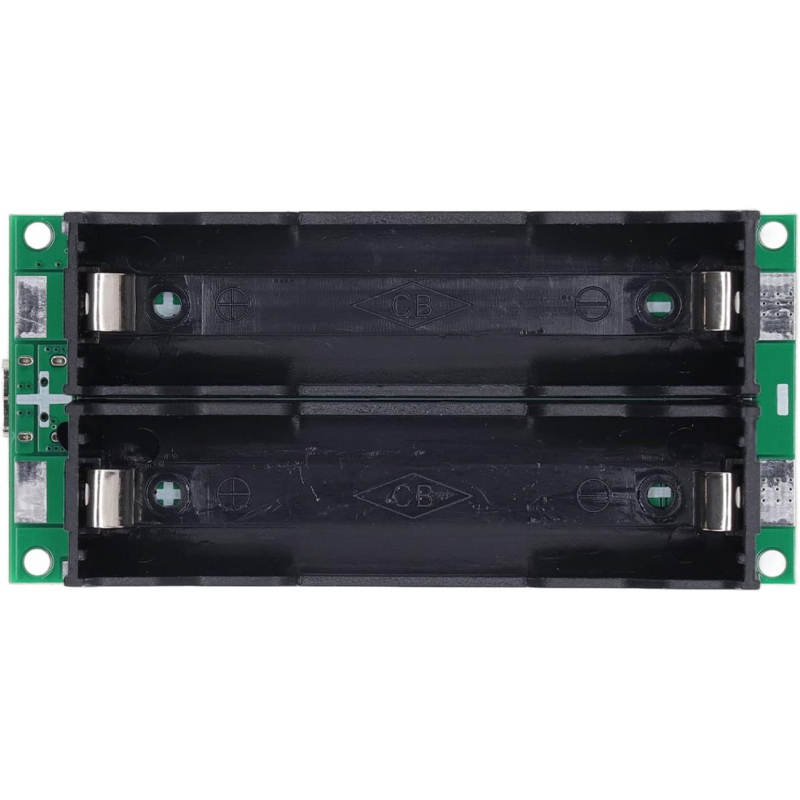

• باتری مناسب : لیتیوم یون سایز 18650 از نوع سر تخت
• دارای محافظ اتصال کوتاه
• دارای محافظ اضافه ولتاژ
• سوییچ بدون وقفه بین منبع و حالت UPS

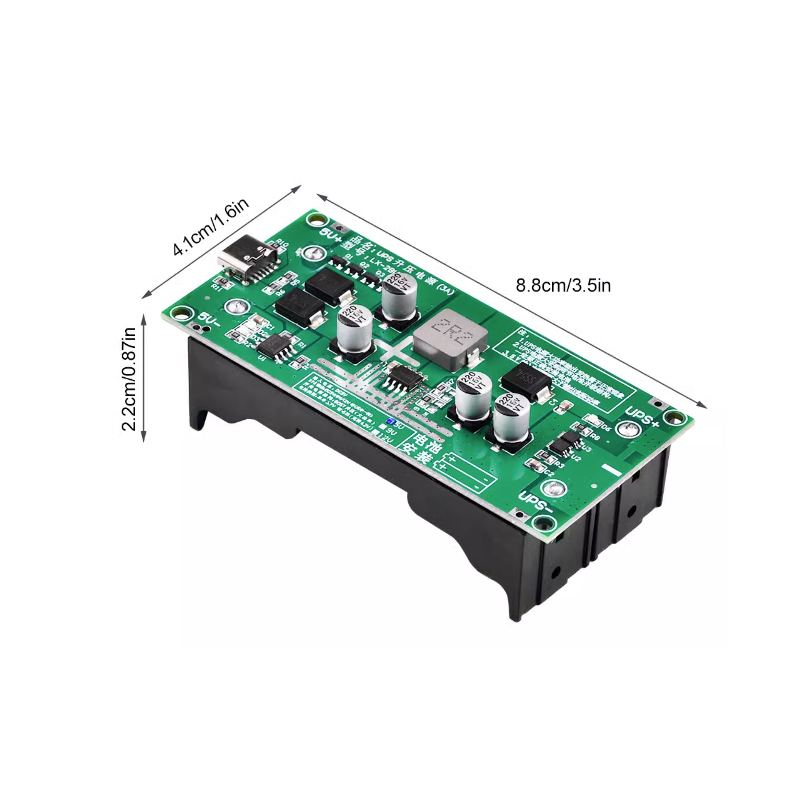

• ابعاد : 42 * 90 * 30 میلی متر

نحوه عملکرد UPS

• در حالت عادی، دستگاه از برق ورودی تغذیه شده و همزمان باتری‌ها شارژ می‌شوند.
• در صورت قطع برق، ماژول به صورت خودکار و بدون وقفه خروجی را از باتری تأمین می‌کند.
• پس از بازگشت برق، مجدداً تغذیه از منبع خارجی انجام شده و فرآیند شارژ باتری ادامه می‌یابد.

کاربردها

• UPS مودم و روتر
• دوربین مداربسته
• تجهیزات شبکه
• پروژه‌های آردوینو و ESP32
• سیستم‌های IoT
• تجهیزات امنیتی
• دستگاه‌های 12 ولتی
• پروژه‌های DIY و آموزشی

نکات مهم

• از باتری‌های لیتیومی با کیفیت و هم‌ظرفیت استفاده کنید.
• برای دستیابی به حداکثر توان خروجی، از آداپتور ورودی مناسب استفاده شود.
• این ماژول برای ایجاد برق اضطراری تجهیزات کم‌مصرف و متوسط طراحی شده است.
• از اتصال اشتباه قطب‌های باتری و خروجی خودداری کنید.

مزایای استفاده

• جلوگیری از خاموش شدن تجهیزات هنگام قطع برق
• سوئیچینگ سریع و بدون وقفه
• شارژ خودکار باتری‌ها
• نصب آسان
• ابعاد مناسب برای پروژه‌های مختلف
