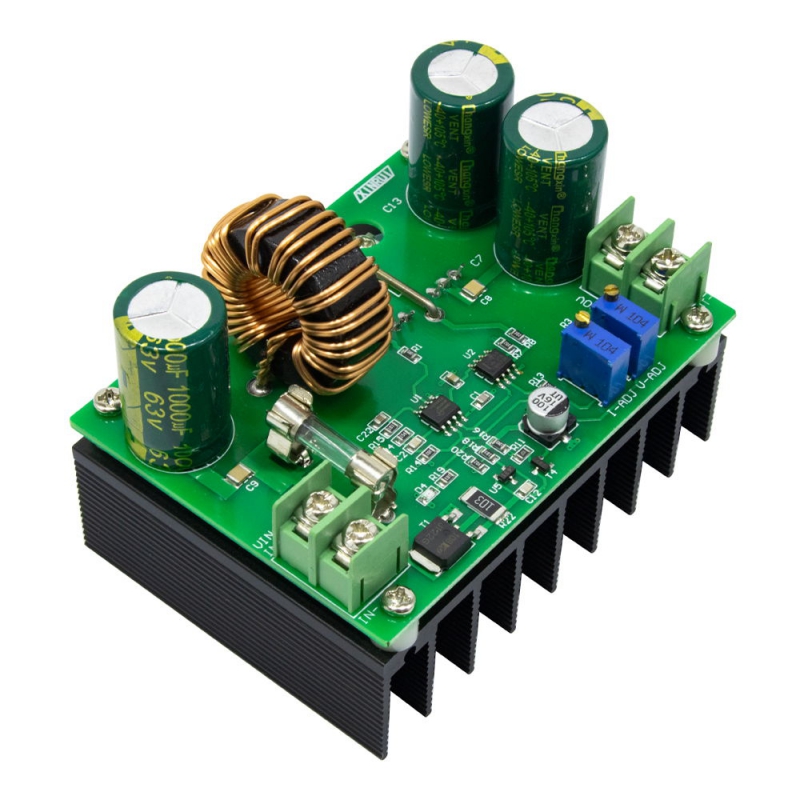

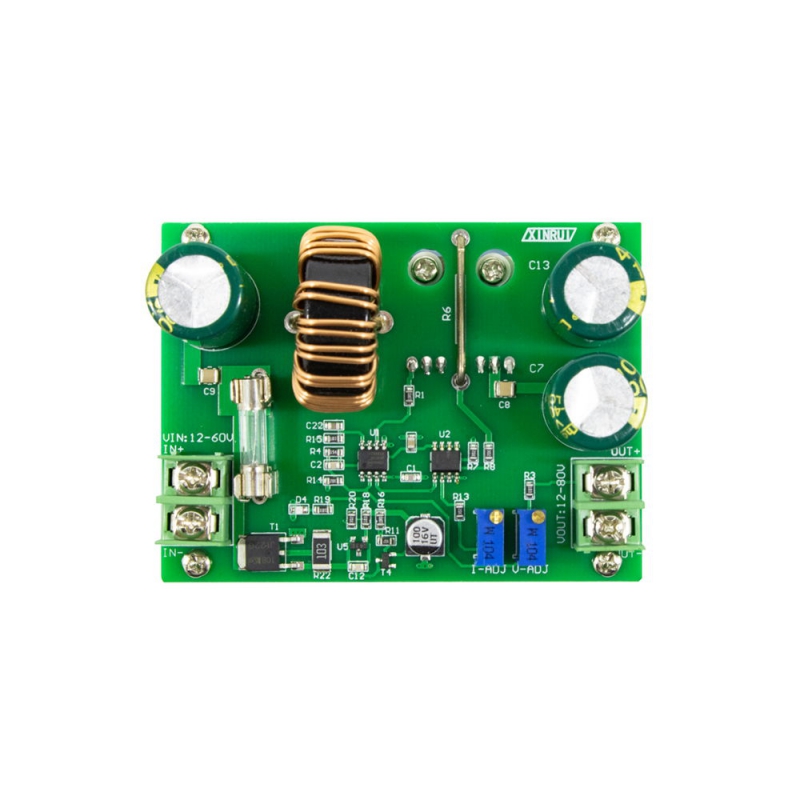

ماژول مبدل DC-DC افزاینده ولتاژ 600W 10A با امکان کنترل جریان خروجی

ماژول مبدل DC-DC افزاینده ولتاژ 600W 10A با امکان کنترل جریان خروجی یک رگولاتور سوئیچینگ DC به DC است که علاوه بر قابلیت افزایش ولتاژ، امکان تنظیم حداکثر جریان خروجی را نیز در اختیار کاربر قرار می‌دهد.

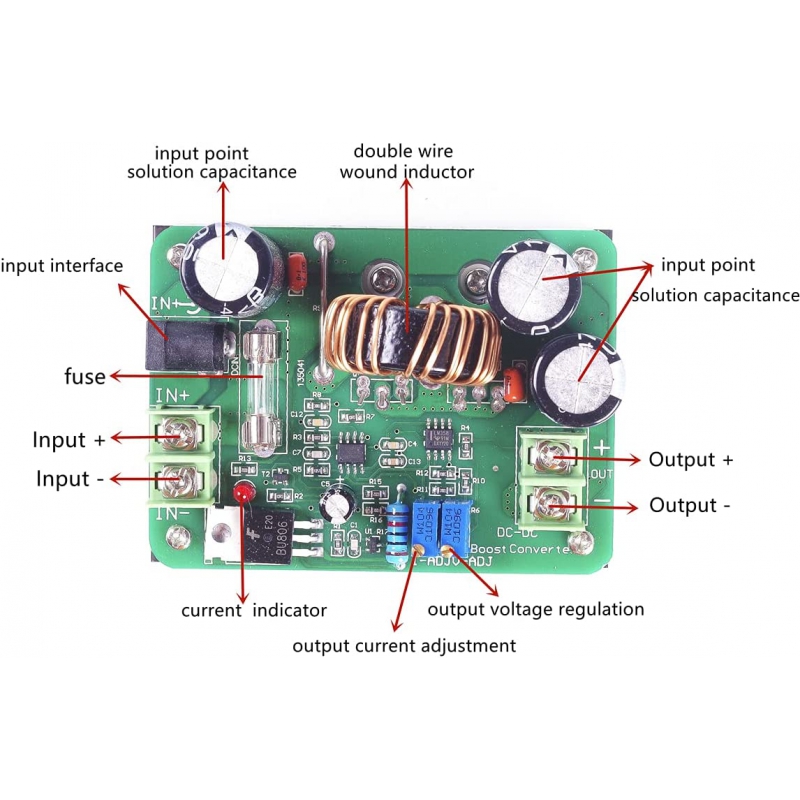

این ماژول دارای دو مولتی‌ترن مجزا است؛ یکی برای تنظیم ولتاژ خروجی (CV) و دیگری برای محدود کردن جریان خروجی (CC). این ویژگی باعث می‌شود بتوان از آن برای شارژ انواع باتری‌ها، ساخت منابع تغذیه قابل تنظیم و راه‌اندازی تجهیزات توان بالا استفاده کرد.

به دلیل راندمان بالا و وجود هیت‌سینک آلومینیومی، این برد برای پروژه‌های صنعتی و کاربردهای با توان زیاد بسیار مناسب است.

ویژگی‌های محصول ماژول مبدل DC-DC افزاینده ولتاژ 600W 10A

• مبدل DC به DC افزاینده (Boost Converter)
• توان خروجی تا 600 وات
• قابلیت تنظیم ولتاژ خروجی
• قابلیت محدود کردن جریان خروجی (CC/CV)
• راندمان بالا تا 95%

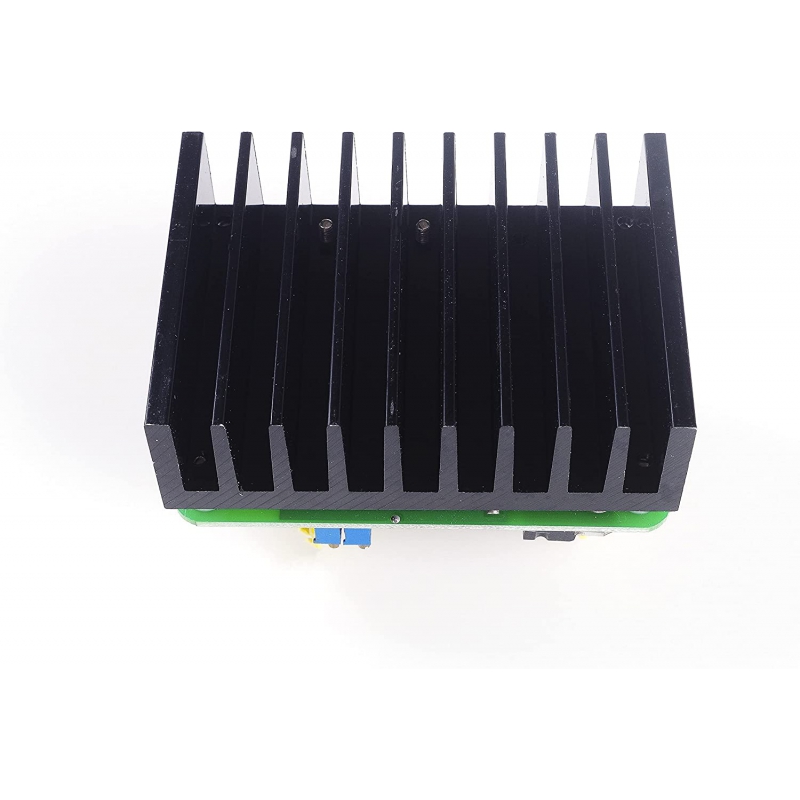

• دارای هیت‌سینک آلومینیومی
• مناسب برای شارژ باتری و منابع تغذیه
• مناسب برای سیستم‌های خورشیدی و رباتیک
• دارای فیوز محافظ ورودی

مشخصات فنی

• نوع مبدل: Boost Converter
• ولتاژ ورودی: 12 تا 60 ولت DC
• ولتاژ خروجی: 12 تا 80 ولت DC (قابل تنظیم)
• جریان خروجی: حداکثر 10 آمپر (قابل تنظیم)
• توان خروجی: حداکثر 600 وات
• راندمان تبدیل: تا 95 درصد
• فرکانس کاری: حدود 150KHz
• دارای قابلیت تنظیم ولتاژ و جریان خروجی
• مجهز به فیوز محافظ 10 آمپر
• جریان ورودی: حداکثر  10 آمپر
• ولتاژ خروجی: 12 ولت الی 80 ولت DC (به طور مداوم قابل تنظیم)
• توان خروجی: توان خروجی P = ولتاژ ورودی V x 10A
• محافظ اتصال کوتاه فیوز 10 آمپر

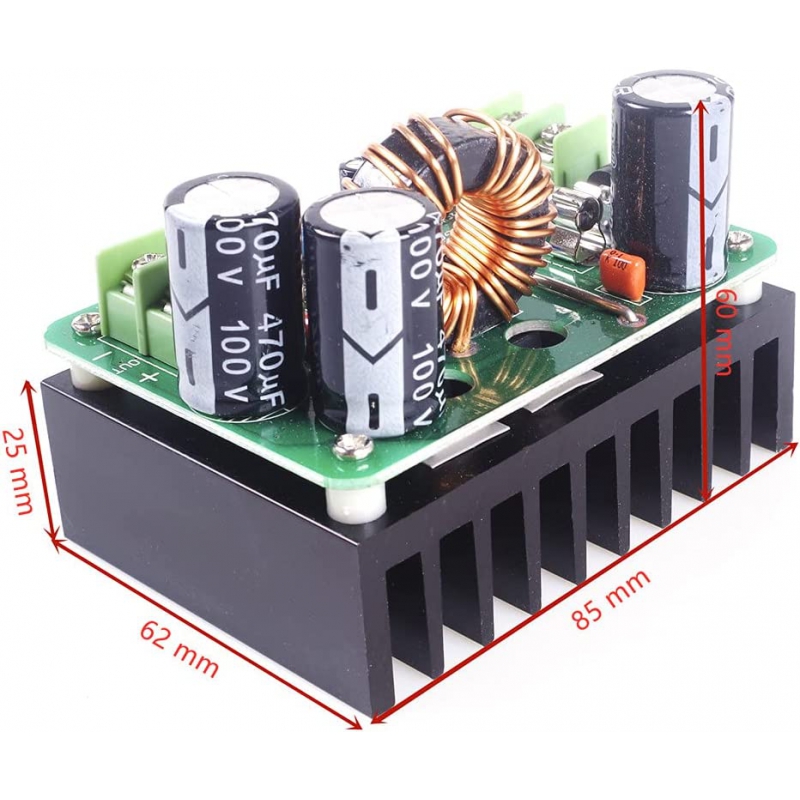

• اندازه: تقریبا 85 × 63 × 60 میلی متر
• وزن: تقریبا 270 گرم
• فرکانس کاری: 150 کیلوهرتز
• دمای کار: 20- ~  85+ درجه
• جریان کار استاتیک: 15 میلی آمپر (با افزایش ولتاژ 1 ولت به 0 ولت اندازه گیری می شود، هر چه ولتاژ خروجی بیشتر باشد، جریان ساکن بیشتر است)
• حفاظت در برابر جریان اضافه

نحوه تنظیم ولتاژ خروجی

1. ابتدا ورودی را به منبع تغذیه متصل کنید.
2. یک مولتی‌متر به خروجی وصل نمایید.
3. مولتی‌ترن CV را بچرخانید تا ولتاژ مورد نظر تنظیم شود.
4. سپس بار را به خروجی متصل کنید.

نحوه تنظیم محدودکننده جریان

1. یک بار مناسب یا آمپرمتر به خروجی متصل کنید.
2. مولتی‌ترن CC را تنظیم کنید تا جریان مورد نظر محدود شود.
3. پس از تنظیم، ماژول در صورت رسیدن به جریان تعیین شده، از افزایش بیشتر جریان جلوگیری خواهد کرد.

کاربردهای ماژول مبدل DC-DC افزاینده ولتاژ 600W 10A با امکان کنترل جریان خروجی

• ساخت منابع تغذیه آزمایشگاهی
• شارژ باتری‌های 12 و 24 ولت
• سیستم‌های خورشیدی
• پروژه‌های رباتیک
• تجهیزات صنعتی
• تغذیه لپ‌تاپ و دستگاه‌های خاص
• پروژه‌های DIY و آموزشی
• راه‌اندازی LEDهای توان بالا

نکات مهم

• این ماژول فقط قابلیت افزایش ولتاژ را دارد و نمی‌تواند ولتاژ را کاهش دهد.
• ولتاژ خروجی باید همیشه از ولتاژ ورودی بیشتر باشد.
• برای جریان‌های بالاتر از 6 آمپر، نصب هیت‌سینک یا تهویه مناسب توصیه می‌شود.
• در صورت تنظیم بیش از حد محدودکننده جریان، ممکن است خروجی ولتاژ ظاهر نشود.

مزایای استفاده

• توان خروجی بالا
• راندمان بسیار مناسب
• قابلیت تنظیم همزمان ولتاژ و جریان
• مناسب برای کاربردهای صنعتی و حرفه‌ای
• محافظت در برابر اضافه جریان
