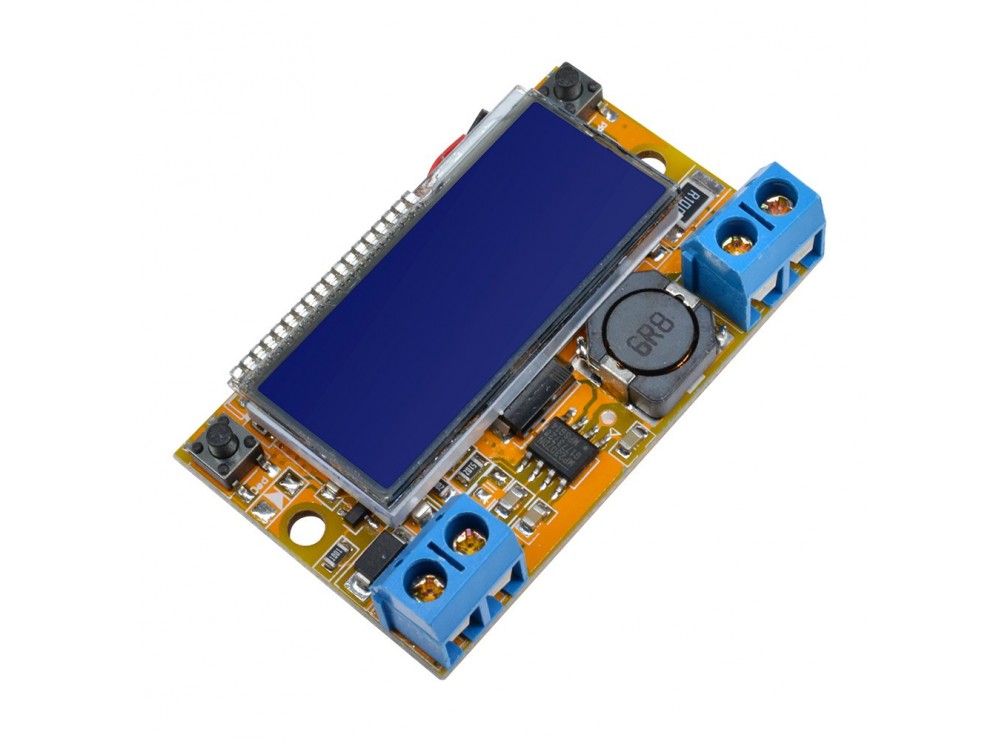

ماژول مبدل DC-DC کاهنده HW-601 به همراه نمایشگر

ماژول مبدل کاهنده HW-601 یک رگولاتور سوئیچینگ DC-DC است که ولتاژ DC ورودی را به یک ولتاژ پایین‌تر و قابل تنظیم تبدیل می‌کند. این محصول علاوه بر عملکرد یک مبدل کاهنده، دارای نمایشگر LCD داخلی نیز می‌باشد که مقدار ولتاژ خروجی را به صورت لحظه‌ای نمایش می‌دهد.

ابعاد مناسب، راندمان بالا و وجود نمایشگر باعث شده این ماژول برای ساخت منابع تغذیه رومیزی، تغذیه بردهای الکترونیکی، تست مدارات و پروژه‌های DIY بسیار پرکاربرد باشد.

ویژگی‌های محصول

• مبدل DC به DC کاهنده (Buck Converter)

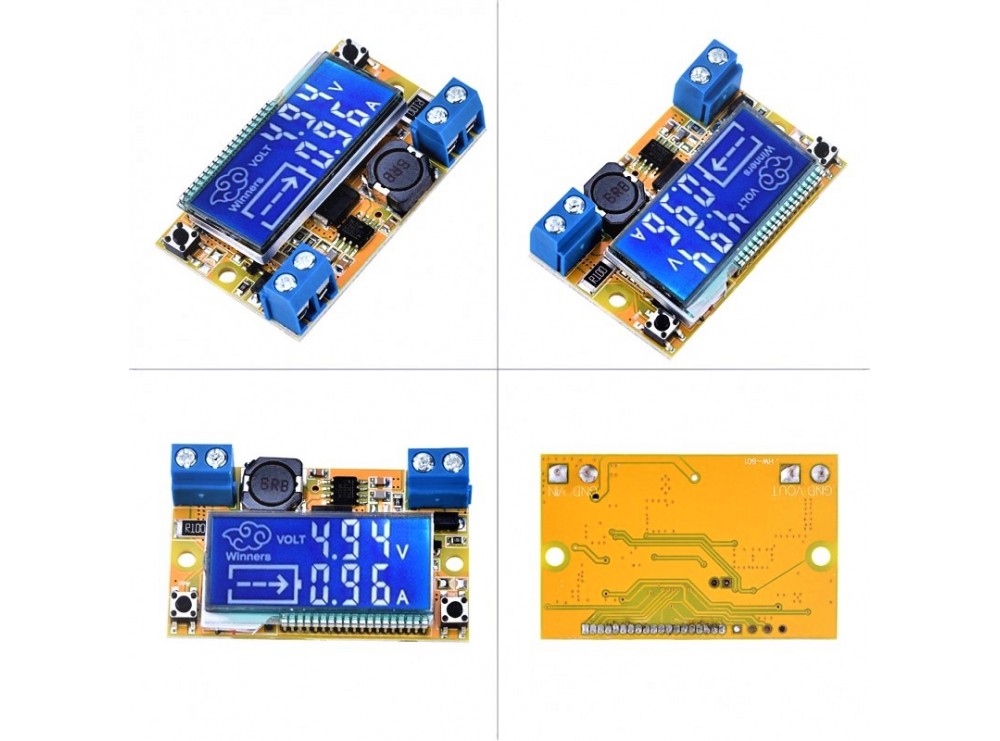

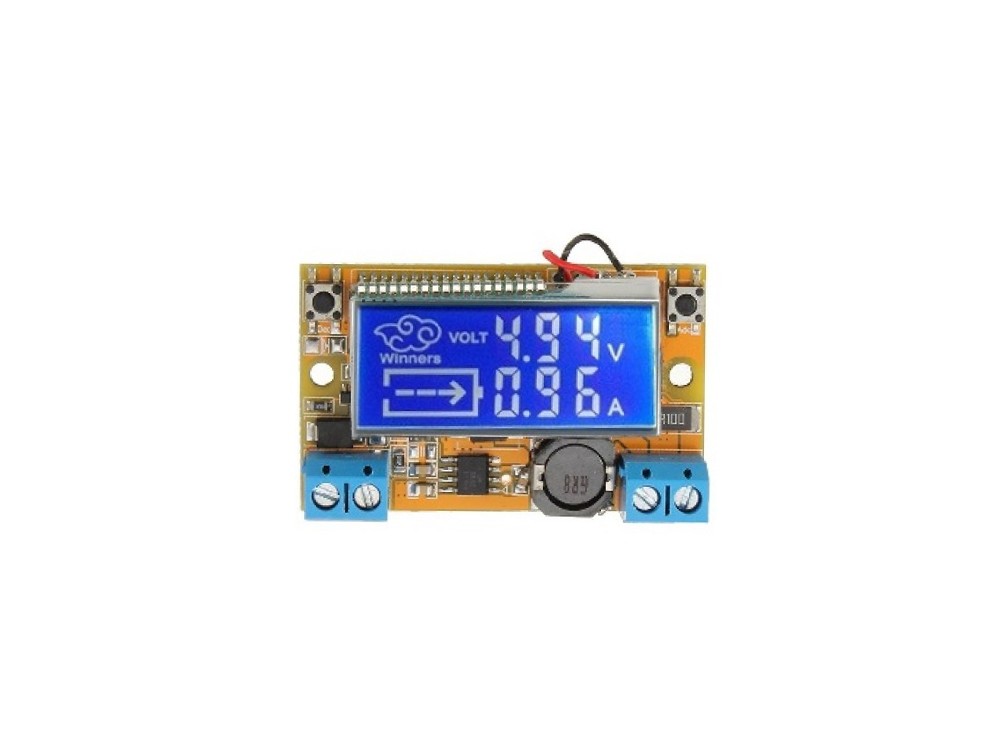

• دارای نمایشگر LCD داخلی
• ولتاژ خروجی قابل تنظیم
• راندمان بالا تا حدود 95 درصد
• جریان خروجی تا 3 آمپر
• مناسب برای آردوینو، ESP32 و Raspberry Pi
• مناسب برای منابع تغذیه قابل تنظیم
• ابعاد کوچک و نصب آسان

مشخصات فنی

• مدل: HW-601
• نوع مبدل: DC-DC Buck Converter
• تراشه اصلی: MP2307
• ولتاژ ورودی: 5 تا 23 ولت DC
• ولتاژ خروجی: 0 تا 16.5 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 3 آمپر
• راندمان تبدیل: تا 95%
• نمایشگر: LCD
• دقت نمایش ولتاژ: حدود 1%

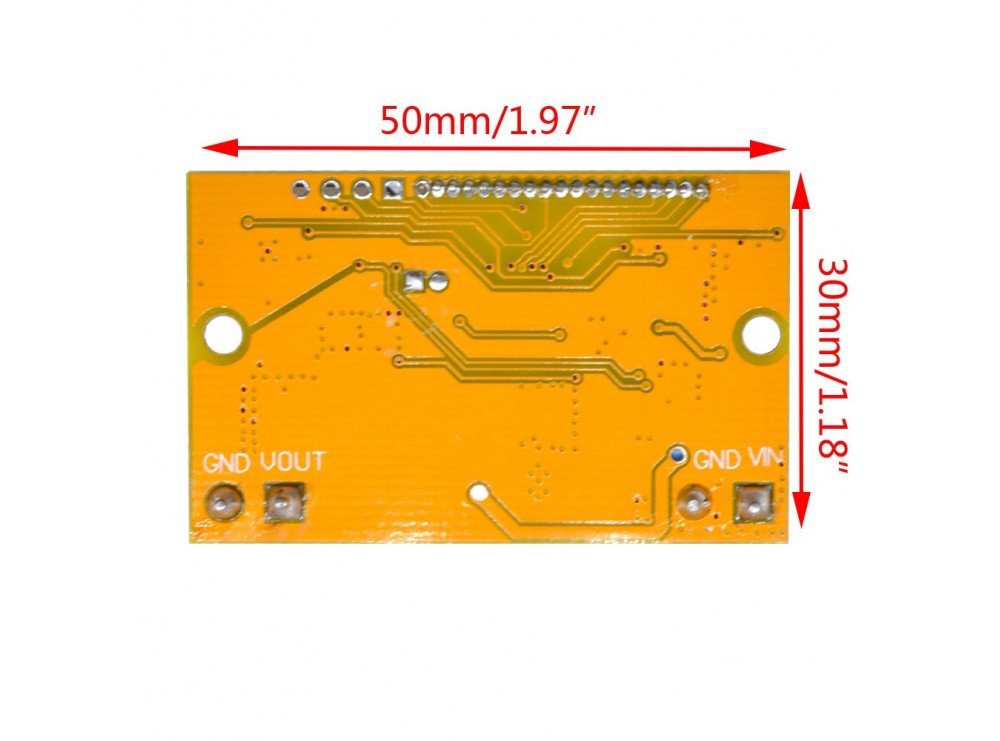

• ابعاد تقریبی: 50 × 30 × 12 میلی‌متر
• امکان کالیبراسون با دکمه سمت چ

تنظیم ولتاژ خروجی

1. منبع تغذیه را به ورودی متصل کنید.
2. یک مولتی‌متر به خروجی وصل نمایید.
3. با چرخاندن مولتی‌ترن روی برد، ولتاژ خروجی را تنظیم کنید.
4. مقدار تنظیم‌شده همزمان روی نمایشگر LCD قابل مشاهده خواهد بود.

توجه: این ماژول فقط قابلیت کاهش ولتاژ را دارد؛ بنابراین ولتاژ ورودی باید همواره از ولتاژ خروجی بیشتر باشد.

کاربردها

• ساخت منبع تغذیه رومیزی
• پروژه‌های آردوینو و ESP32
• رباتیک
• تغذیه سنسورها و ماژول‌های الکترونیکی
• تست و راه‌اندازی مدارات
• پروژه‌های DIY
• سیستم‌های باتری و خورشیدی

نکات مهم

• برای استفاده طولانی‌مدت، جریان خروجی بیش از 2 آمپر توصیه نمی‌شود.
• قبل از اتصال مدار اصلی، ولتاژ خروجی را با مولتی‌متر تنظیم کنید.
• این ماژول ایزوله نیست و ورودی و خروجی دارای زمین مشترک هستند.
• برای بارهای سنگین، استفاده از تهویه مناسب توصیه می‌شود.

مزایای استفاده

• نمایش لحظه‌ای ولتاژ خروجی
• راندمان بالا و تلفات کم
• ابعاد مناسب
• تنظیم آسان ولتاژ
• مناسب برای کاربردهای آموزشی و صنعتی

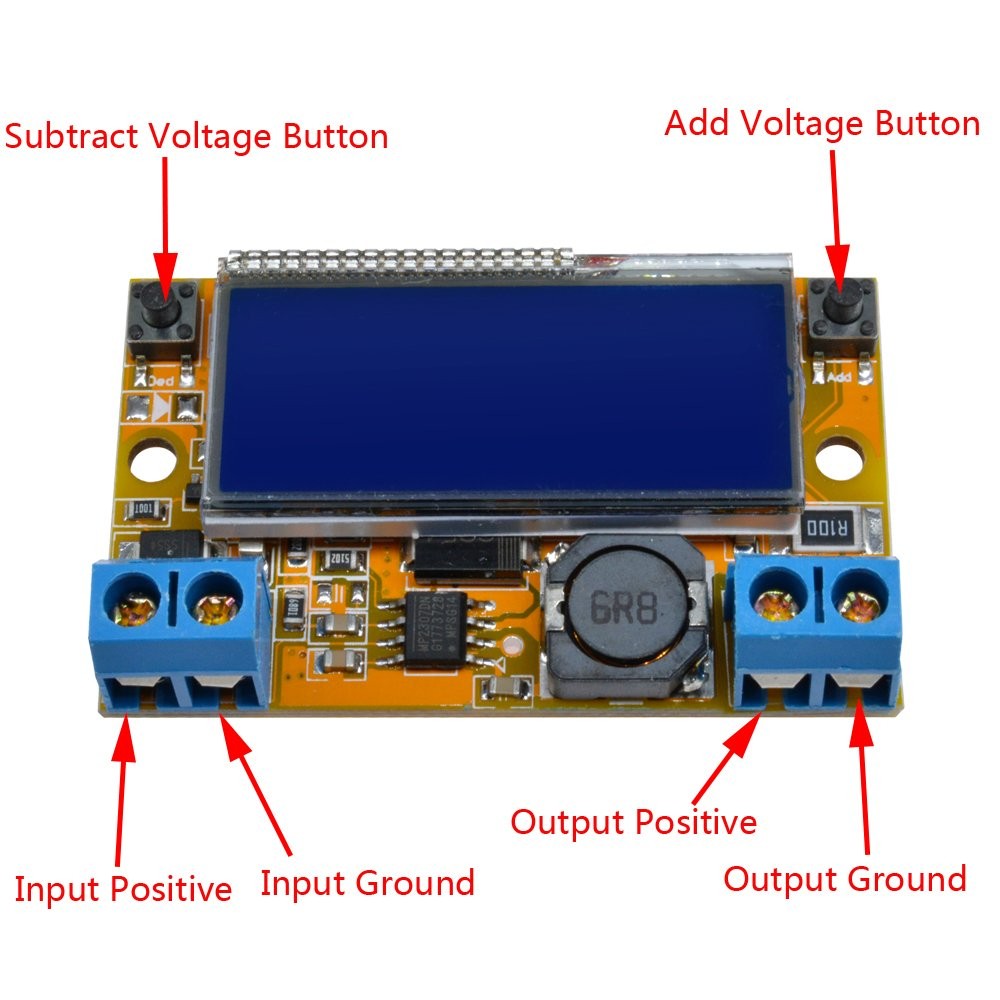

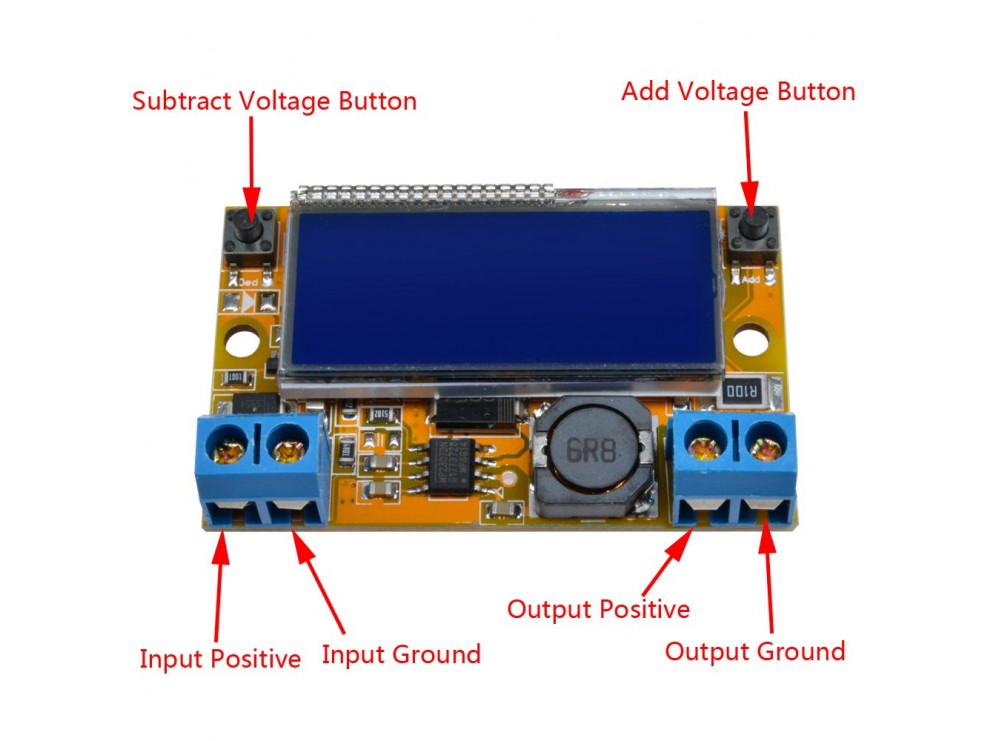

نحوه کالیبره و راه اندازی

1- دکمه سمت چپ را به صورت متوالی نگه داشته و منبع را متصل نمایید
2- بک لایت lcd به صورت چشمک زن در می آید
3 – با دکمه سمت راست ولتاژ خروجی را افزایش و با دکمه سمت چپ کاهش دهید و در ولتاژ مد نظرتان تنظیم کنید
4- سپس منبع را قطع و مجدد وصل کنید
5- حال خروجی در ولتاژ مورد نظرتان تنظیم شده
6- پس از آن هر بار تغذیه متصل شود ولتاژ خروجی در همان مقداری که تنظیم کردید خواهد بود
7- در صورت نیاز به تغییر مقدار خروجی به صورت ثابت موارد بالا را دوباره تکرار کنید

ضمنا در حالتی که نیاز به تغییر در حالت عادی دارید و می خواهید از خروجی به صورت متغییر استفاده نمایید صرفا با اتصال تغذذیه و دکمه ها ولتاژ را افزایش و کاهش دهید .
