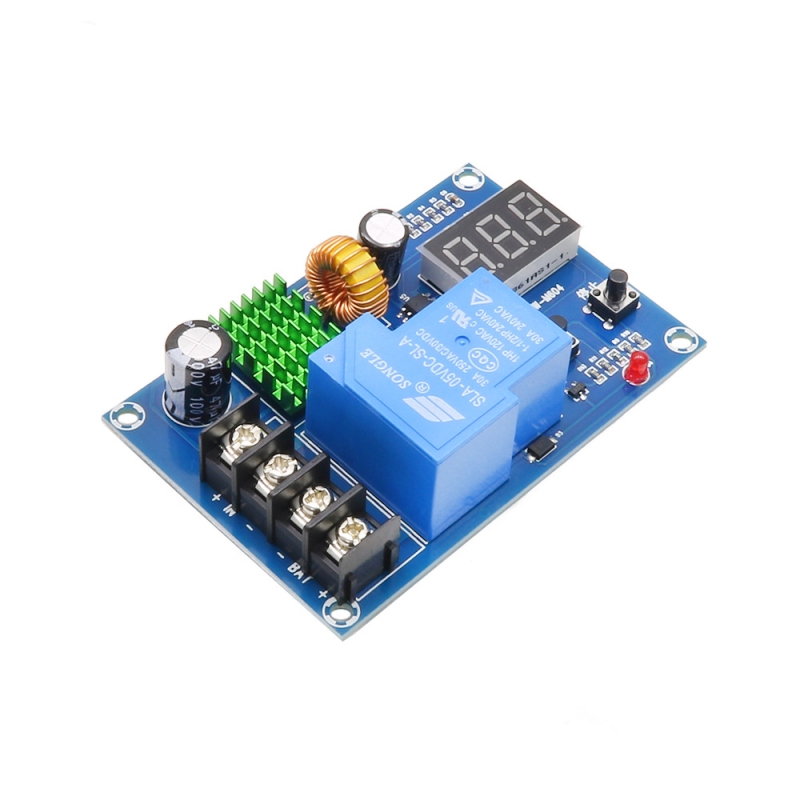

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604

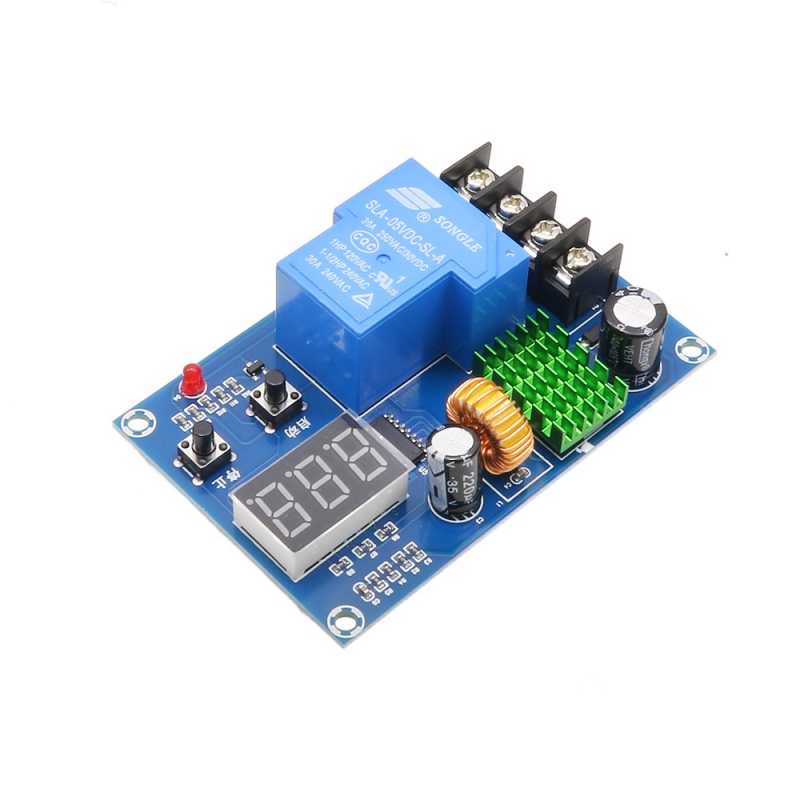

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604 یک برد هوشمند برای کنترل خودکار شارژ باتری است. این ماژول به تنهایی شارژر نیست، بلکه بین منبع تغذیه و باتری قرار گرفته و با کنترل یک رله داخلی، در ولتاژ تعیین‌شده شارژ را وصل یا قطع می‌کند.

کاربر می‌تواند به سادگی ولتاژ شروع شارژ (Start Voltage) و ولتاژ پایان شارژ (Stop Voltage) را توسط کلیدهای روی برد تنظیم کند. نمایشگر LED نیز به صورت لحظه‌ای ولتاژ باتری را نمایش می‌دهد. دقت اندازه‌گیری و تنظیم این ماژول 0.1 ولت است.

این ماژول برای سیستم‌های خورشیدی، UPS، باتری خودرو، موتور سیکلت، پاوربانک‌های صنعتی و انواع پروژه‌های الکترونیکی کاربرد فراوانی دارد.

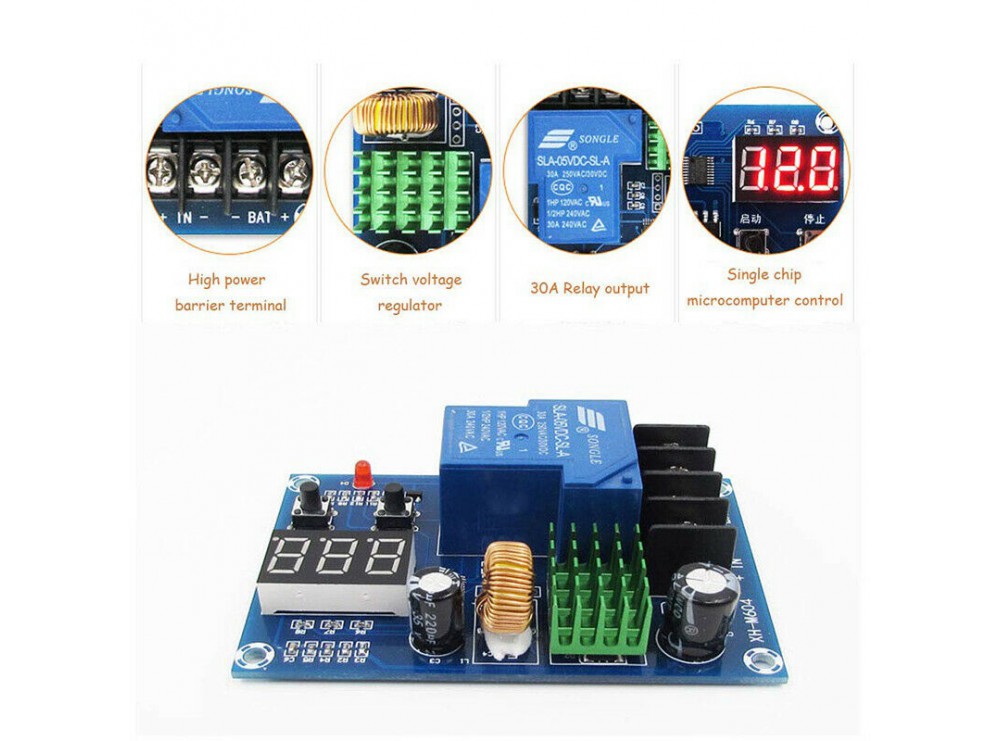

ویژگی‌های محصول

• مناسب برای باتری‌های 6 تا 60 ولت
• قابلیت تنظیم ولتاژ شروع شارژ
• قابلیت تنظیم ولتاژ پایان شارژ
• دارای نمایشگر دیجیتال ولتاژ
• دقت تنظیم 0.1 ولت
• رله داخلی با توان تحمل جریان تا 30 آمپر
• مناسب برای باتری‌های لیتیومی و سرب اسیدی
• افزایش طول عمر باتری با جلوگیری از شارژ بیش از حد
• نصب و راه‌اندازی آسان

مشخصات فنی ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604

• مدل: XH-M604
• ولتاژ کاری: 6 تا 60 ولت DC
• حداکثر ولتاژ قابل پشتیبانی: 80 ولت DC
• حداکثر جریان رله: 30 آمپر
• دقت نمایش ولتاژ: 0.1 ولت
• دقت کنترل: 0.1 ولت
• تلرانس اندازه‌گیری: ±0.1 ولت

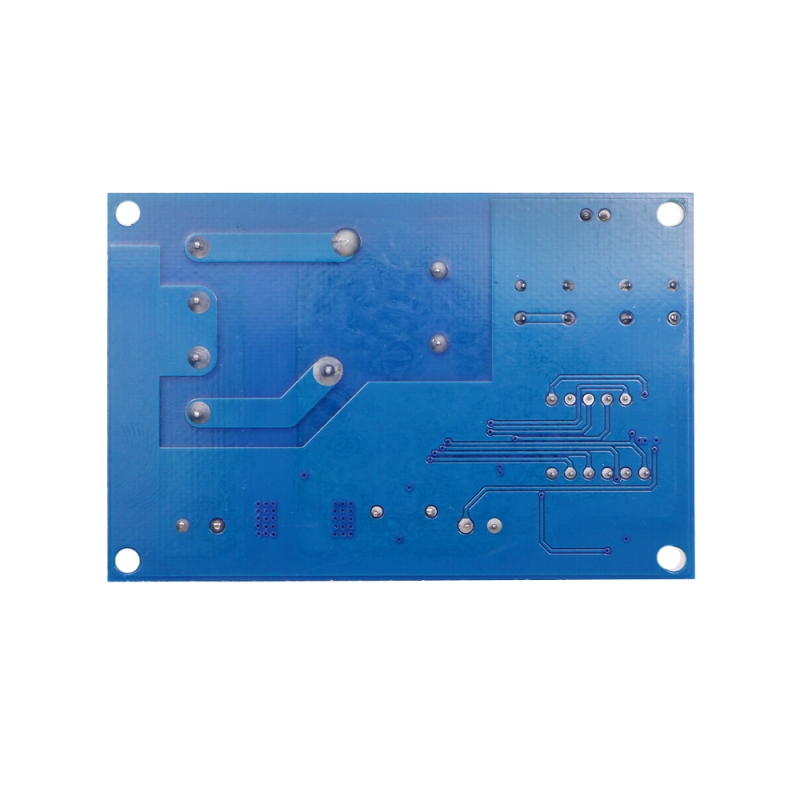

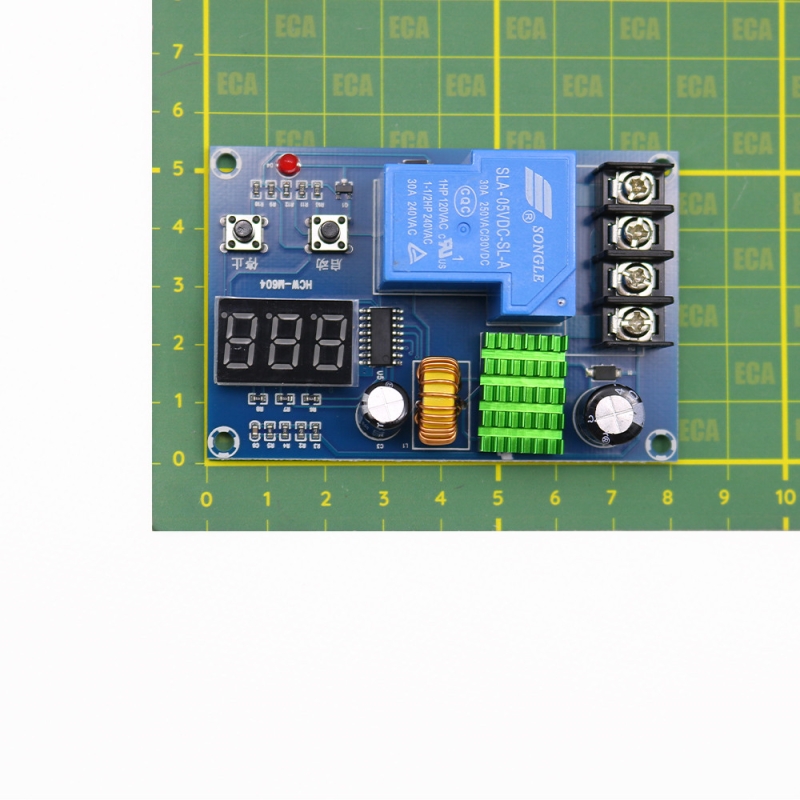

• ابعاد تقریبی: 81 × 54 × 18 میلی‌متر
• نوع خروجی: رله مستقیم (Direct Output)

نکات مهم

• این محصول شارژر باتری نیست و باید به یک منبع تغذیه یا شارژر مناسب متصل شود.
• جریان شارژ توسط شارژر تعیین می‌شود و ماژول تنها عمل قطع و وصل را انجام می‌دهد.
• برای باتری‌های لیتیومی حتماً ولتاژ قطع و وصل مناسب همان پک باتری را تنظیم کنید.
• برای استفاده مداوم در جریان‌های بالا، تهویه مناسب در نظر گرفته شود.

کاربردها ماژول کنترل شارژ باتری XH-M604

• سیستم‌های خورشیدی
• باتری خودرو و موتورسیکلت
• UPS و برق اضطراری
• پروژه‌های باتری لیتیومی
• سیستم‌های ذخیره انرژی
• تجهیزات صنعتی
• پروژه‌های DIY و آموزشی

مزایای استفاده

• جلوگیری از شارژ بیش از حد باتری
• افزایش طول عمر باتری
• تنظیم دقیق ولتاژها
• نمایش لحظه‌ای ولتاژ باتری
• نصب آسان و کاربردی

نحوه کار با ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604

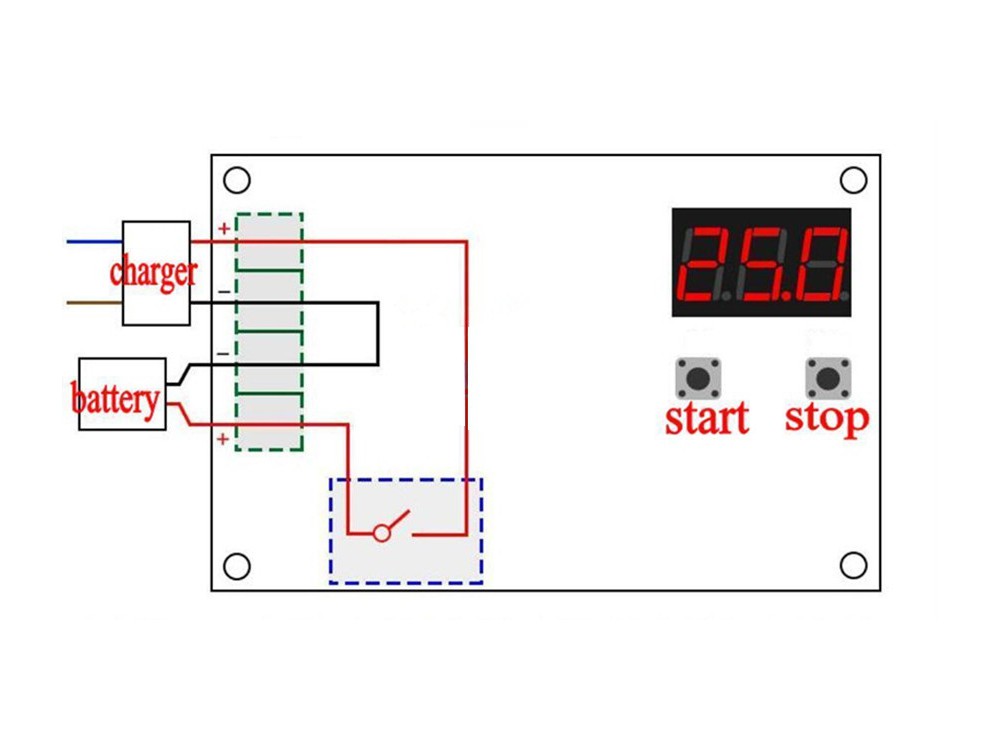

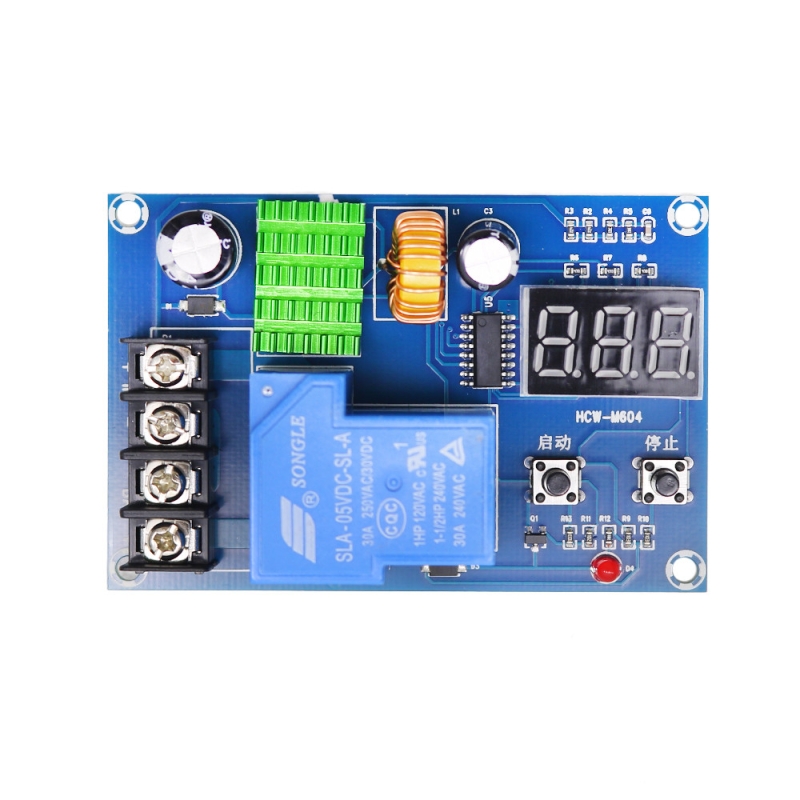

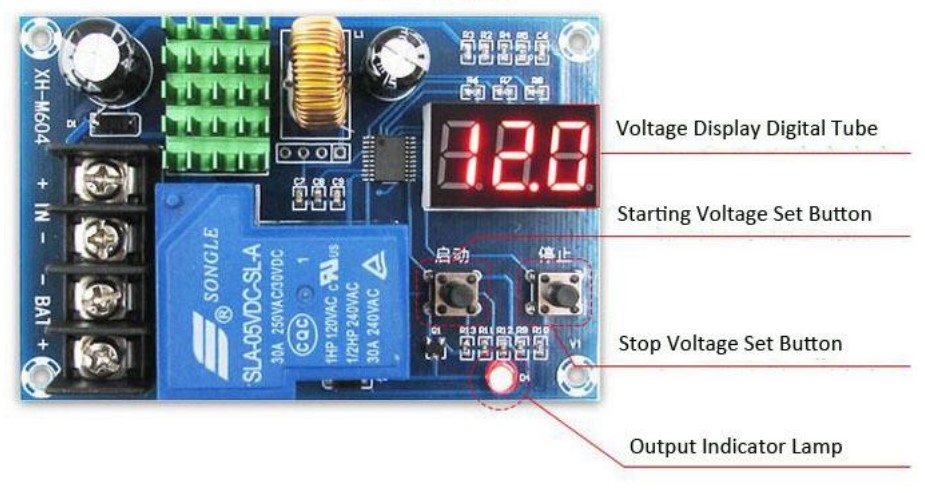

بر روی ماژول و زیر سون سگمنت دو عدد تک سوییچ با نام های start و stop موجود می باشد (سمت چپ start و سمت راست stop – در تصاویر نیز محل دکمه ها مشخص است)

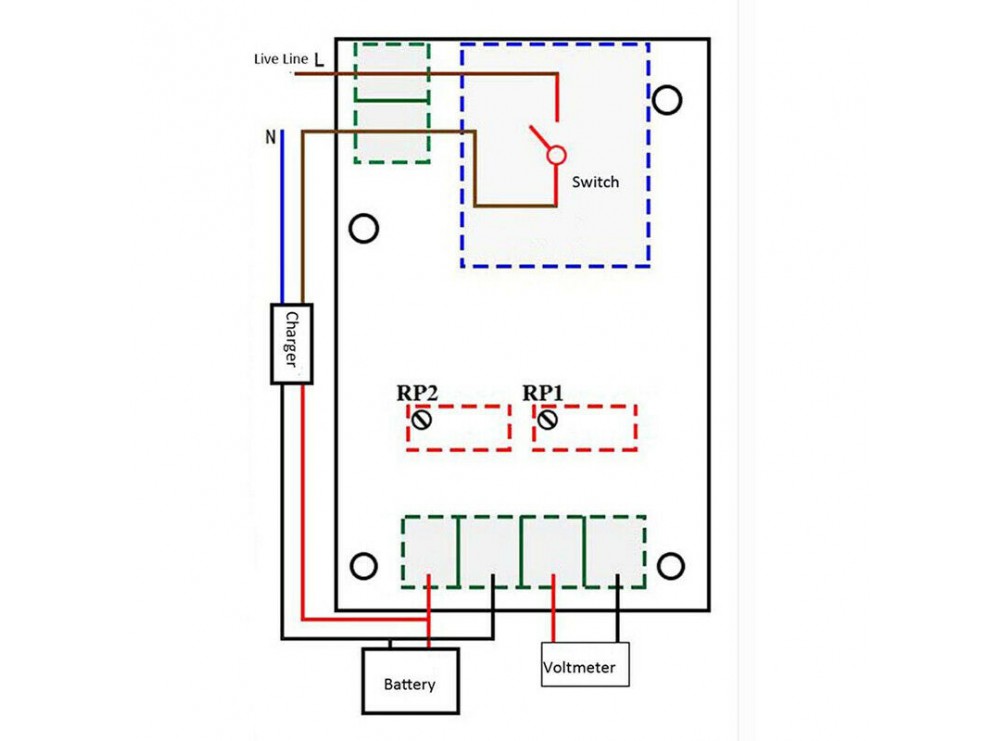

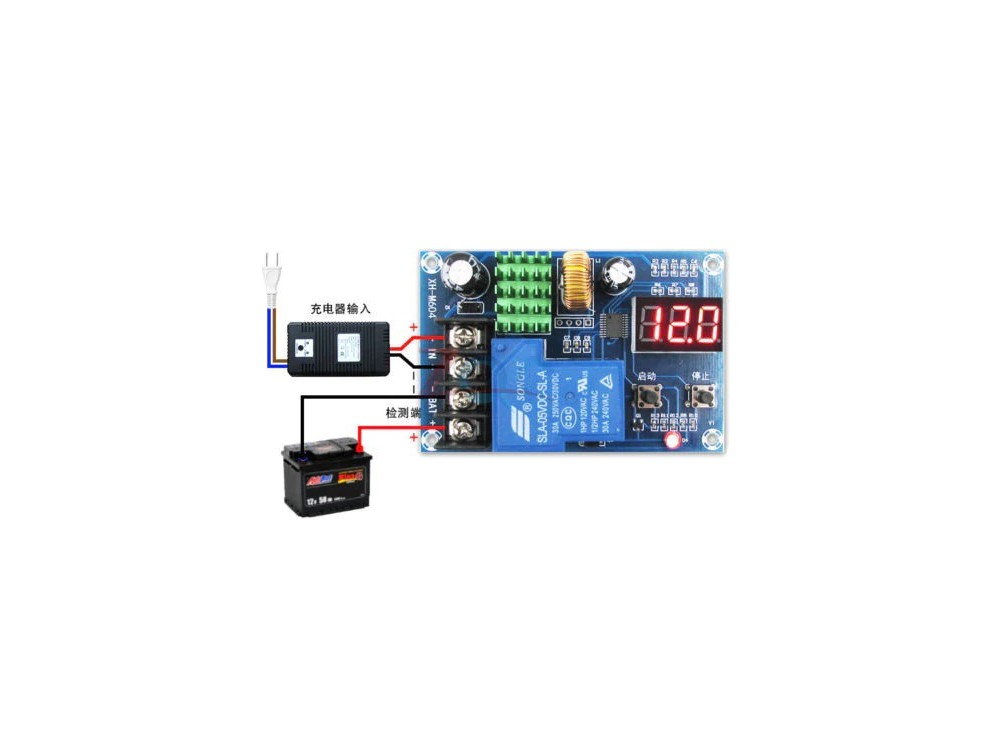

در وهله اول در صورتی که ولتاژ به مدار متصل نمایید هیچ LED یا سون سگمنت روشن نخواهد شد برای کار و تنظیم ماژول می بایست باتری یا یک تغذیه 5 ولتی را به ترمینال های BAT- و یا BAT+ متصل نمایید بر روی سگمنت ها ولتاژ 5 ولت نمایان خواهد شد و پس از گذشت زمانی رله نیز فعال گردد و LED روشن می شود . سپس می توانید مراحل زیر را طی کنید .
تنظیم ولتاژ شروع به شارژ :
با استفاده از دکمه Start می توانید ولتاژ شروع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه start سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop  ولتاژ شروع شارژ را می توانید تغییر دهید .
تنظیم ولتاژ  قطع شارژ :
با استفاده از دکمه stop می توانید ولتاژ قطع  شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه stop  سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop  ولتاژ قطع شارژ را می توانید تغییر دهید .
بازگردانی به حالت کارخانه و پیش فرض :
با فشردن و نگه داشتن همزمان دکمه های  start و stop عدد 888 بر روی سگمنت نمایان می گردد و پس از مدتی سگمنت به حالت عادی برمی گردد . پس از این حالت کلیه اطلاعاتی که تنظیم کرده بوده اید از بین رفته و ماژول به حالت کارخانه بر می گردد
