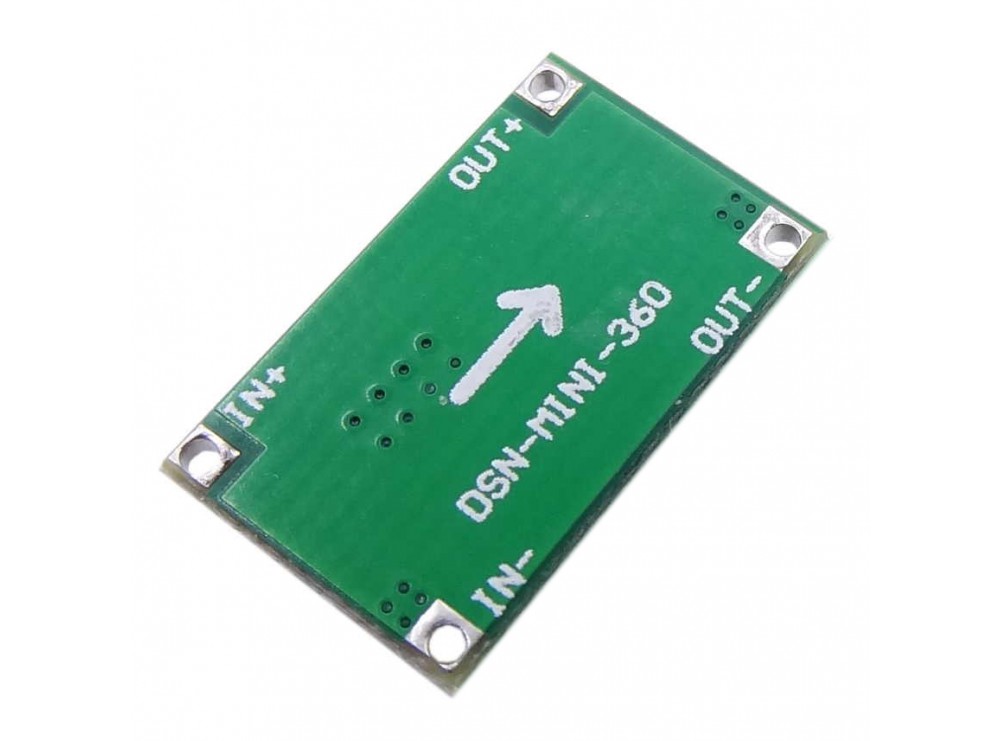

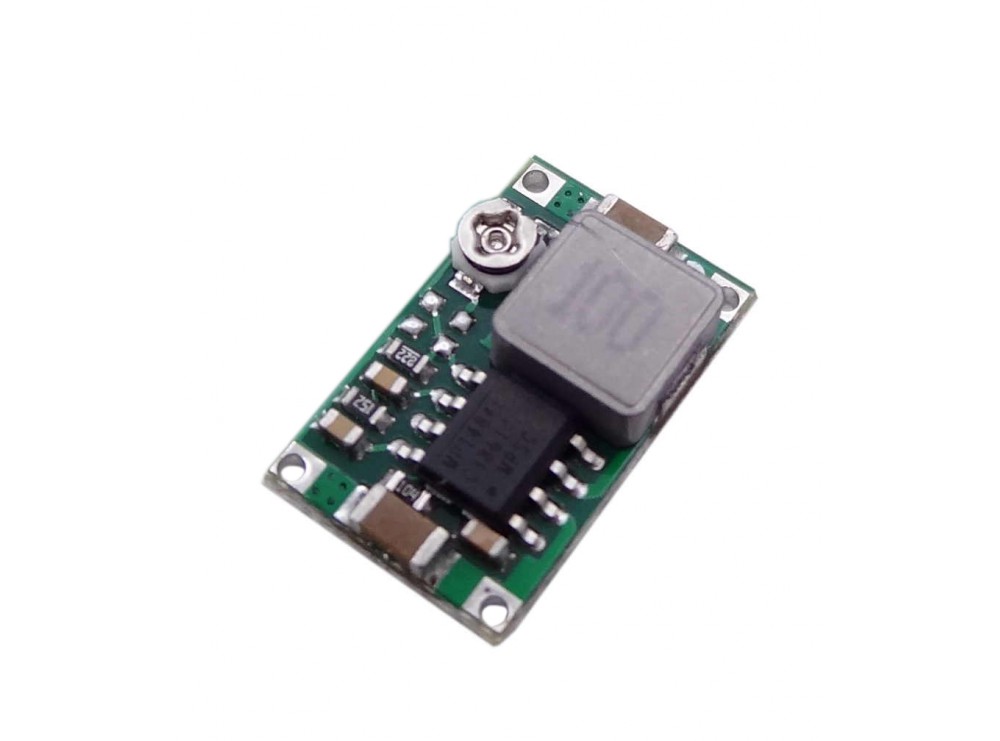

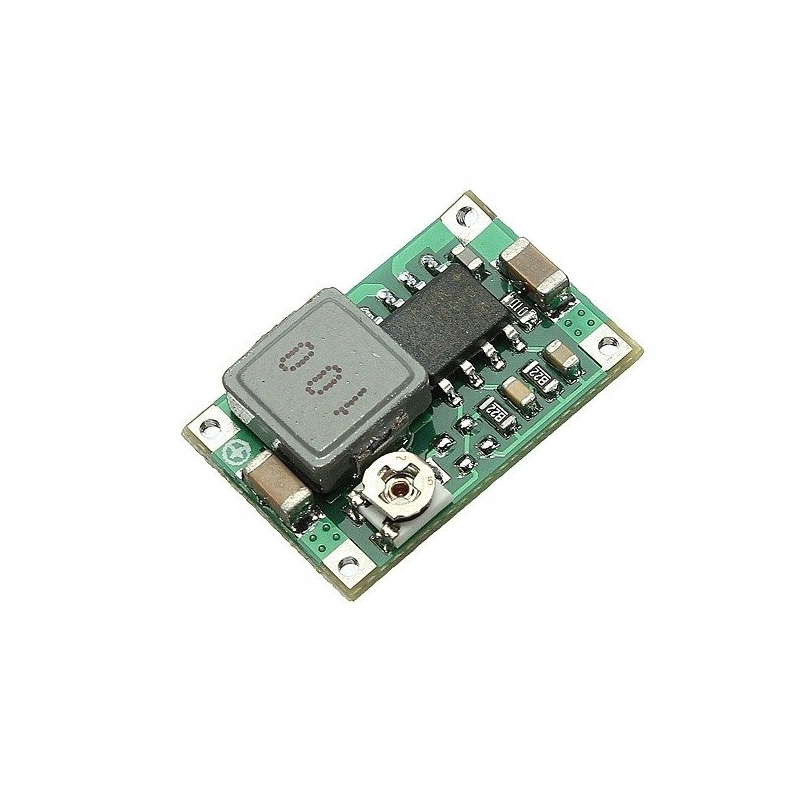

ماژول رگولاتور DC به DC متغیر کاهنده 2 آمپر MINI-360

ماژول رگولاتور DC به DC متغیر کاهنده 2 آمپر MINI-360 یک مبدل سوئیچینگ (Buck Converter) است که برای تبدیل ولتاژ DC به سطح پایین‌تر با کمترین تلفات طراحی شده است.

این ماژول بر پایه آی‌سی MP1482 ساخته شده و با ابعاد بسیار کوچک (حدود 17×11 میلی‌متر)، در فضاهایی که محدودیت ابعاد وجود دارد به راحتی قابل استفاده است. خروجی ماژول توسط مولتی‌ترن روی برد قابل تنظیم بوده و می‌تواند برای تغذیه انواع میکروکنترلرها، سنسورها، ماژول‌های مخابراتی و تجهیزات الکترونیکی مورد استفاده قرار گیرد.

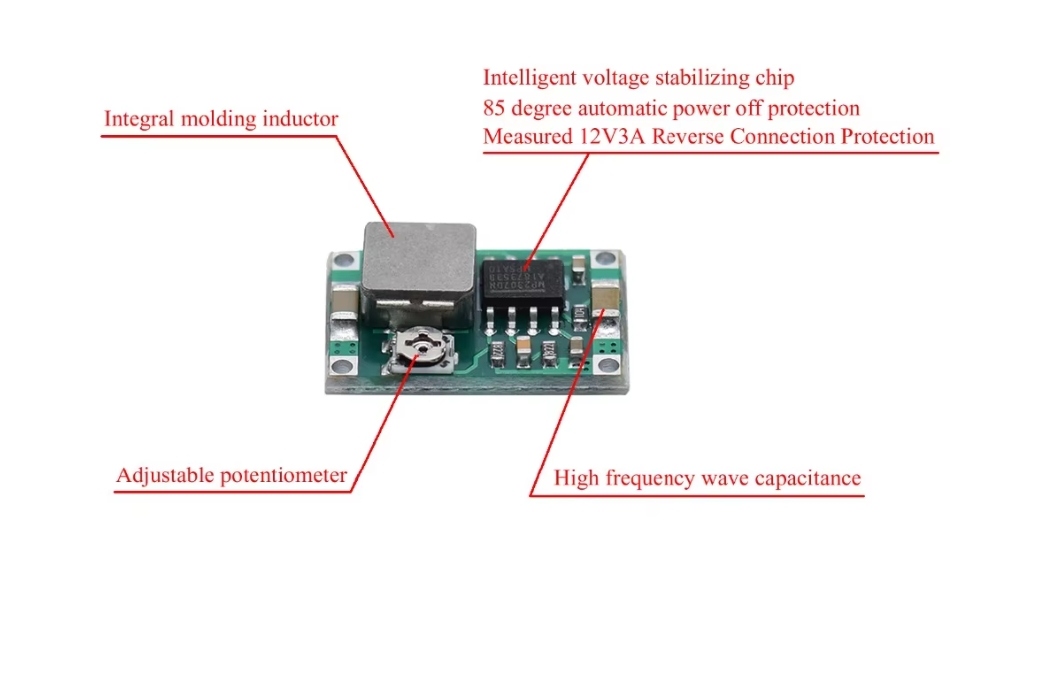

ویژگی‌های محصول ماژول رگولاتور MINI-360

• مبدل DC به DC کاهنده (Buck Converter)
• مبتنی بر تراشه MP1482
• ابعاد بسیار کوچک و مناسب پروژه‌های فشرده
• ولتاژ خروجی قابل تنظیم
• راندمان تبدیل بالا (تا حدود 95٪)
• مناسب برای آردوینو، ESP32 و Raspberry Pi
• مناسب برای پروژه‌های رباتیک و DIY
• تولید حرارت کم نسبت به رگولاتورهای خطی

مشخصات فنی ماژول رگولاتور DC به DC متغیر کاهنده 2 آمپر MINI-360

• مدل: MINI-360
• نوع مبدل: کاهنده (Buck)
• ولتاژ ورودی: 4.75 تا 23 ولت DC
• ولتاژ خروجی: 1 تا 17 ولت DC (قابل تنظیم)
• راندمان: حداکثر 95٪
• نوع ماژول: کاهنده غیر ایزوله (BUCK)
• تراشه : MP1482
• جریان خروجی:  پیک 2 آمپر و 1.8 آمپر پیوسته
• بهره‌وری تبدیل: حداکثر 96%
• فرکانس سوییچینگ: 340 کیلوهرتز
• ریپل خروجی: 30 میلی‌ولت (در حالت بدون بار)
• تنظیم بار: ± 0.5%
• تنظیم ولتاژ: ± 2.5%
• اندازه: 17x11x3.8 میلی متر
• دمای کاری: از -40 تا +85 درجه سانتی‌گراد
• محافظت در برابر اتصال کوتاه: ندارد
• محافظت در برابر معکوس شدن ورودی: ندارد

نحوه تنظیم ولتاژ

1. منبع تغذیه را به ورودی متصل کنید.
2. یک مولتی‌متر به خروجی وصل نمایید.
3. مولتی‌ترن روی برد را به آرامی بچرخانید تا ولتاژ دلخواه تنظیم شود.
4. پس از تنظیم، مصرف‌کننده را به خروجی متصل کنید.

توجه: این ماژول فقط قابلیت کاهش ولتاژ را دارد؛ بنابراین ولتاژ ورودی باید همواره از ولتاژ خروجی بیشتر باشد.

کاربردها

• تغذیه بردهای آردوینو و ESP32
• پروژه‌های رباتیک
• منابع تغذیه قابل تنظیم
• تجهیزات IoT
• سیستم‌های باتری و پاوربانک
• دوربین مداربسته
• ماژول‌های مخابراتی
• پروژه‌های DIY و آموزشی

نکات مهم

• برای کارکرد مداوم، جریان خروجی حدود 1.8 آمپر توصیه می‌شود.
• در جریان‌های بالا، تهویه مناسب یا هیت‌سینک باعث افزایش پایداری عملکرد خواهد شد.
• این ماژول ایزوله نیست و ورودی و خروجی دارای زمین مشترک هستند.
• قبل از اتصال مدار اصلی، ولتاژ خروجی را با مولتی‌متر تنظیم کنید.

مزایای استفاده

• ابعاد بسیار کوچک
• راندمان بالا
• قیمت اقتصادی
• نصب و راه‌اندازی آسان
• مناسب برای انواع پروژه‌های الکترونیکی و صنعتی
