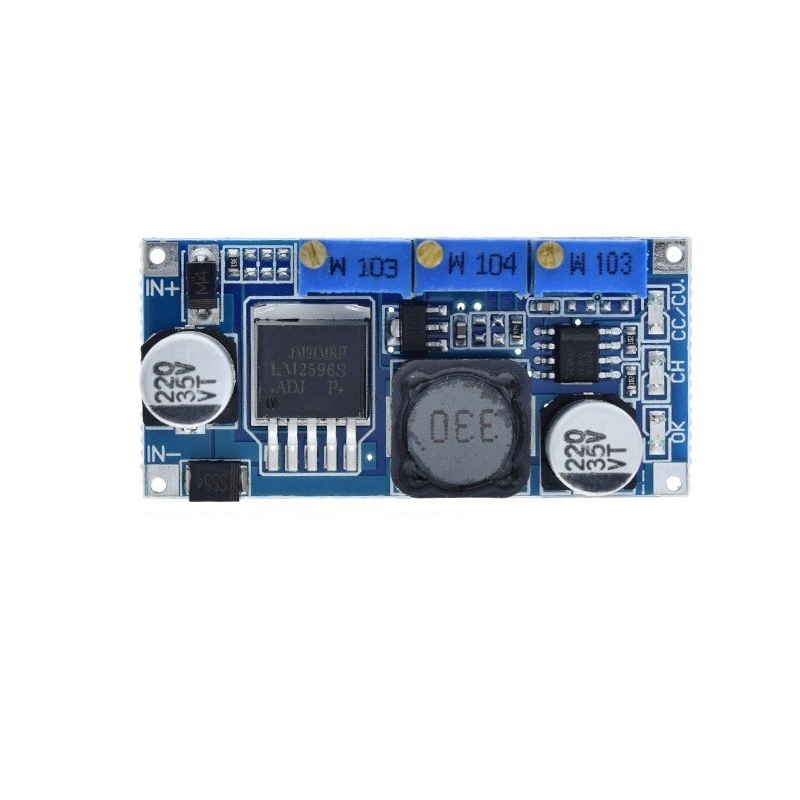

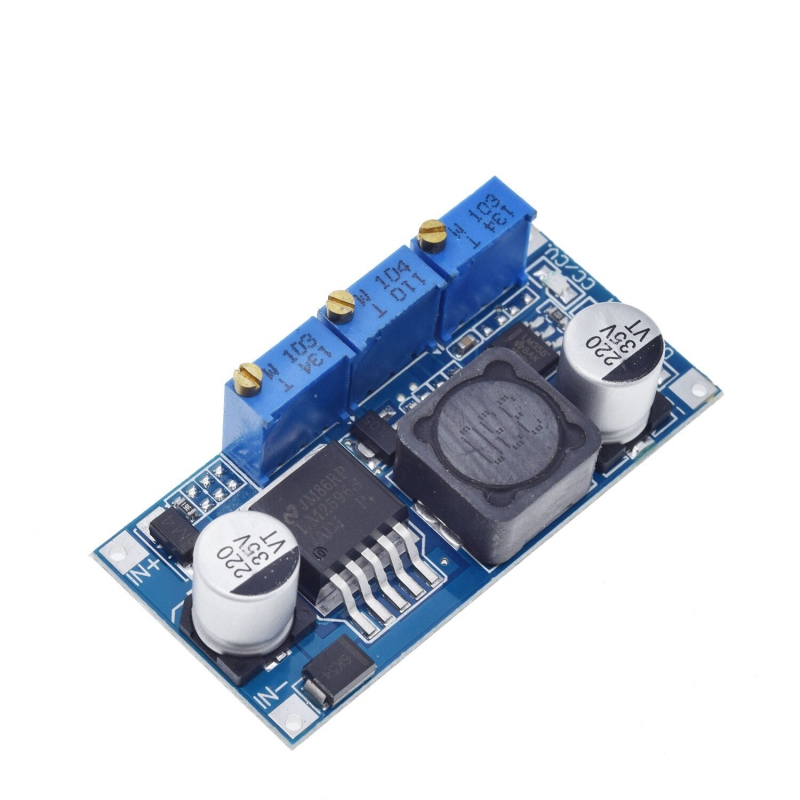

ماژول مبدل DC-DC کاهنده LM2596 با امکان کنترل جریان خروجی

ماژول مبدل DC-DC کاهنده LM2596 با امکان کنترل جریان خروجی یک رگولاتور سوئیچینگ با بازده بالا است که می‌تواند ولتاژ DC ورودی را به یک ولتاژ پایین‌تر و قابل تنظیم تبدیل کند.

برخلاف مدل‌های ساده LM2596، این نسخه علاوه بر تنظیم ولتاژ خروجی (CV)، قابلیت محدود کردن جریان خروجی (CC) را نیز دارد. این ویژگی باعث می‌شود بتوان از آن برای شارژ انواع باتری‌ها، راه‌اندازی LEDهای توان بالا و تغذیه تجهیزات حساس استفاده کرد.

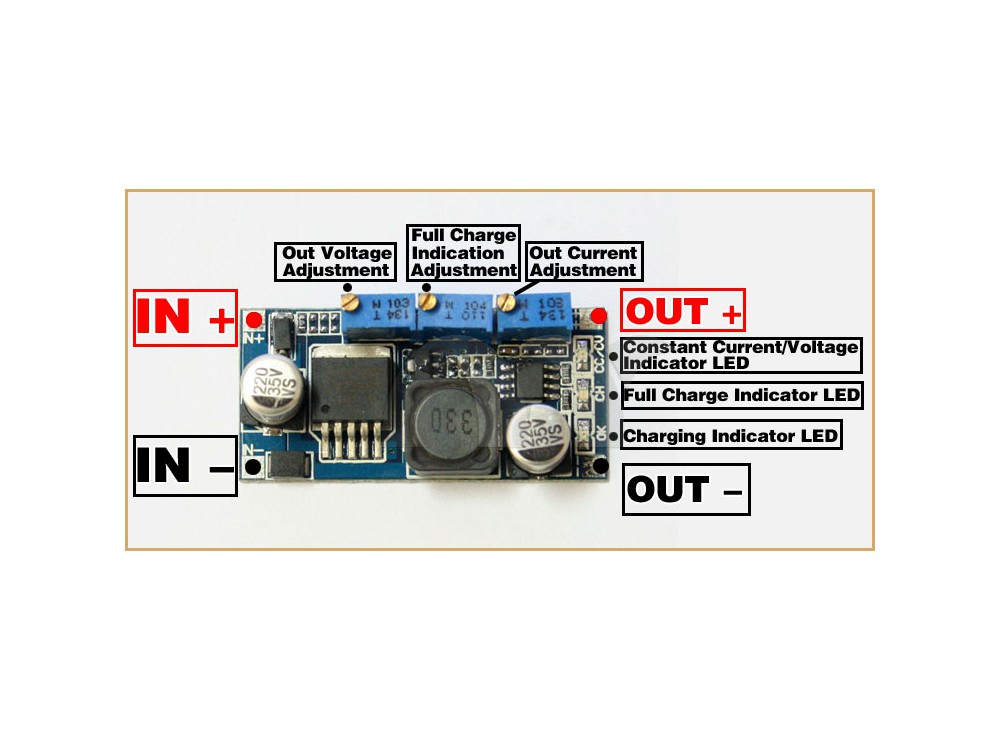

به کمک دو مولتی‌ترن روی برد، یکی برای تنظیم ولتاژ و دیگری برای تنظیم جریان، کاربر می‌تواند خروجی مورد نیاز خود را به سادگی تنظیم نماید.

ویژگی‌های محصول ماژول مبدل DC-DC کاهنده LM2596

• مبتنی بر تراشه LM2596
• مبدل کاهنده (Buck Converter)
• قابلیت تنظیم ولتاژ خروجی (CV)
• قابلیت محدود کردن جریان خروجی (CC)
• راندمان بالا (تا حدود 92%)
• دارای LED نمایش حالت شارژ یا محدودیت جریان (در برخی مدل‌ها)
• مناسب برای شارژ انواع باتری
• مناسب برای راه‌اندازی LEDهای پرقدرت

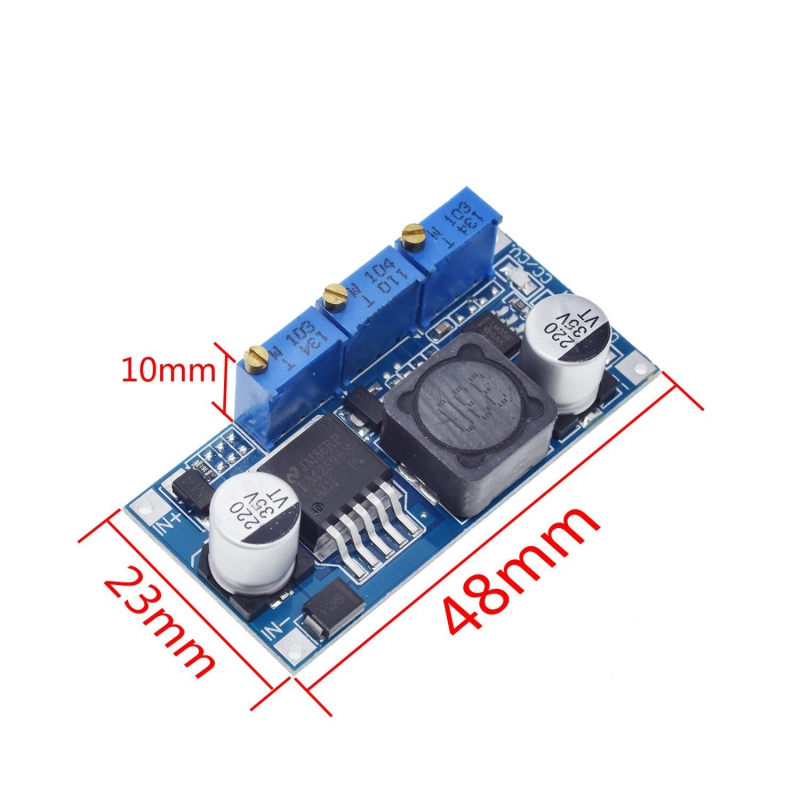

• ابعاد کوچک و نصب آسان

مشخصات فنی ماژول مبدل DC-DC کاهنده LM2596 با امکان کنترل جریان خروجی

• آی‌سی اصلی: LM2596
• نوع مبدل: DC به DC کاهنده (Buck)
• ولتاژ خروجی: 1.25 تا 30 ولت DC (قابل تنظیم)
• جریان خروجی پیشنهادی برای کار دائم: 2 آمپر
• راندمان تبدیل: تا 92%
• فرکانس سوئیچینگ: 150KHz
• دارای تنظیم مستقل ولتاژ و جریان
• ولتاژ ورودی: 5 تا 35 ولت DC
• ولتاژ خروجی: 1.25 تا 30 ولت DC
• حداکثر جریان خروجی: 3 آمپر
• نوع مبدل: Buck کاهنده سوئیچینگ
• نوع تنظیم: تنظیم مستقل ولتاژ و جریان با مولتی‌ترن
• فرکانس سوئیچینگ: 150 کیلوهرتز

نحوه تنظیم ولتاژ

1. منبع تغذیه را به ورودی متصل کنید.
2. بدون اتصال بار، یک مولتی‌متر به خروجی وصل کنید.
3. مولتی‌ترن CV را بچرخانید تا ولتاژ مورد نظر تنظیم شود.

نحوه تنظیم جریان

برای تنظیم محدودکننده جریان:

1. خروجی را از طریق آمپرمتر یا بار قابل تنظیم اتصال کوتاه کنترل‌شده کنید.
2. مولتی‌ترن CC را بچرخانید تا جریان دلخواه روی آمپرمتر نمایش داده شود.
3. پس از تنظیم، بار اصلی را متصل نمایید.

کاربردها

• شارژ باتری لیتیومی
• شارژ باتری سرب اسیدی
• ساخت منبع تغذیه قابل تنظیم
• راه‌اندازی LEDهای پرقدرت
• پروژه‌های آردوینو و ESP32
• رباتیک
• تجهیزات DIY
• سیستم‌های خورشیدی
• تغذیه دوربین مداربسته و ماژول‌های الکترونیکی

نکات مهم

• این ماژول فقط قابلیت کاهش ولتاژ دارد و نمی‌تواند ولتاژ را افزایش دهد.
• ولتاژ ورودی باید همیشه از ولتاژ خروجی بیشتر باشد.
• برای جریان‌های نزدیک به 3 آمپر بهتر است از هیت‌سینک یا تهویه مناسب استفاده شود.
• هنگام شارژ باتری، ابتدا ولتاژ و سپس جریان خروجی را تنظیم کنید.

مزایای استفاده

• راندمان بسیار بالاتر نسبت به رگولاتورهای خطی
• تولید حرارت کمتر
• امکان تنظیم دقیق ولتاژ و جریان
• مناسب برای شارژ باتری و منابع تغذیه آزمایشگاهی
• قیمت اقتصادی و کاربرد گسترده
