ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-L30A

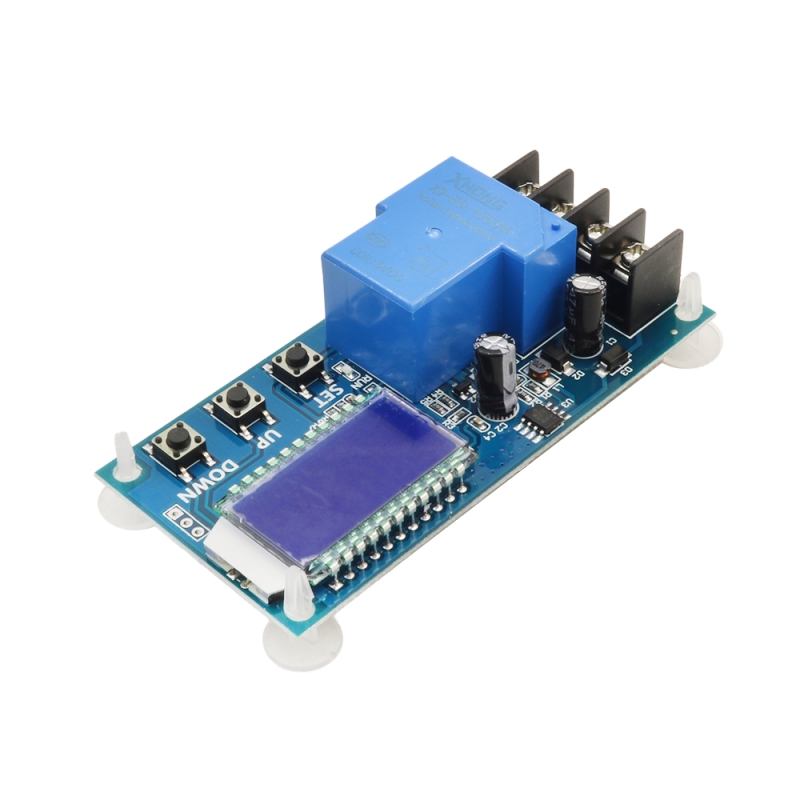

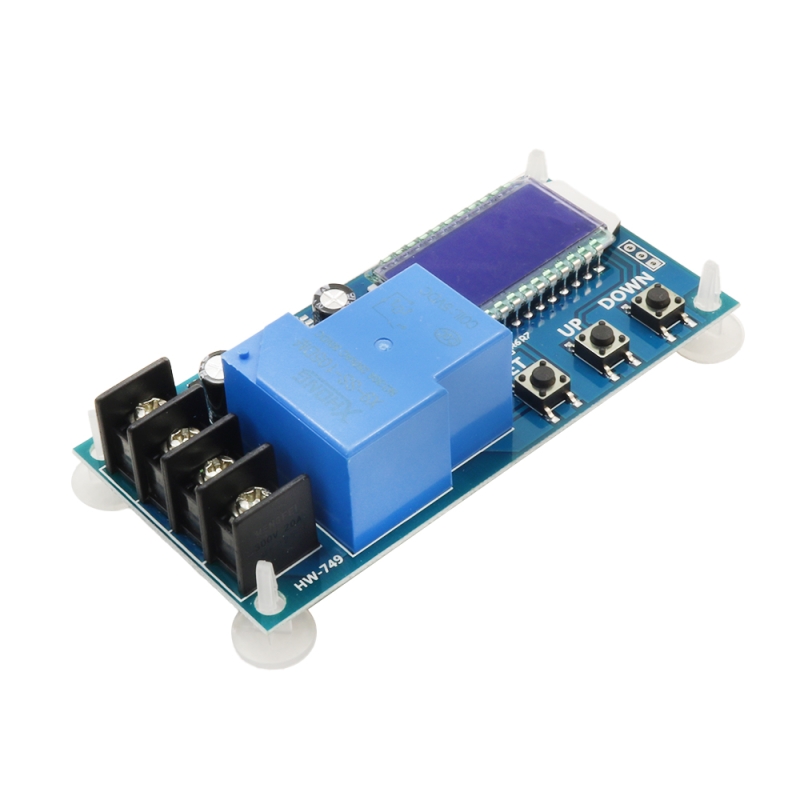

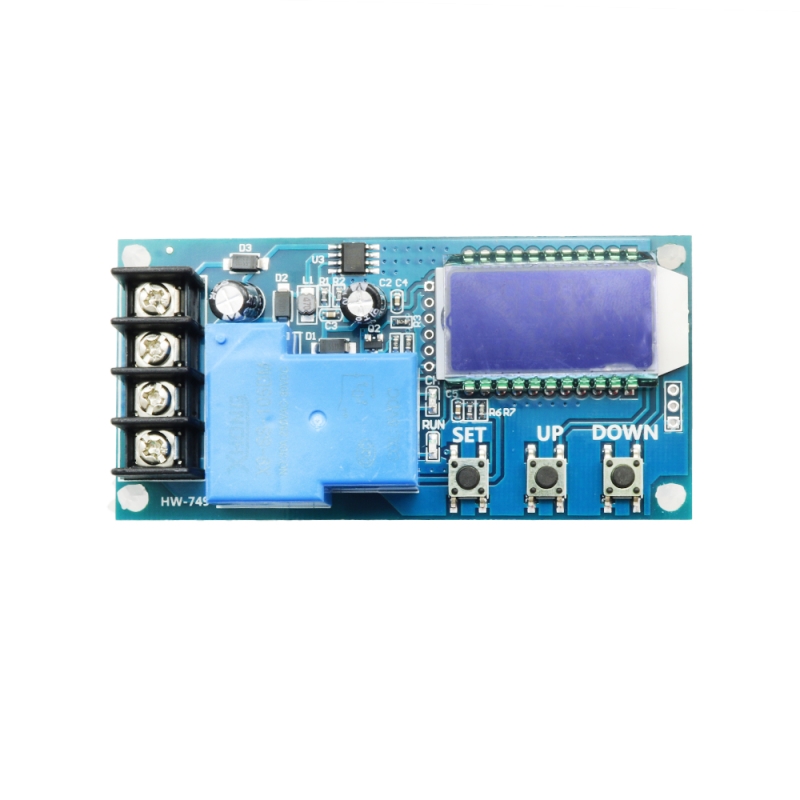

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-L30A یک برد هوشمند برای کنترل فرآیند شارژ باتری است. این ماژول به تنهایی شارژر نیست، بلکه با کنترل یک منبع تغذیه یا شارژر خارجی، در ولتاژ مشخص شارژ را آغاز و در ولتاژ تعیین‌شده آن را متوقف می‌کند.

کاربر می‌تواند ولتاژ شروع شارژ (Low Voltage) و ولتاژ پایان شارژ (High Voltage) را از طریق کلیدهای روی برد تنظیم کند. همچنین نمایشگر LCD اطلاعاتی مانند ولتاژ باتری، درصد تقریبی شارژ و زمان شارژ را نمایش می‌دهد.

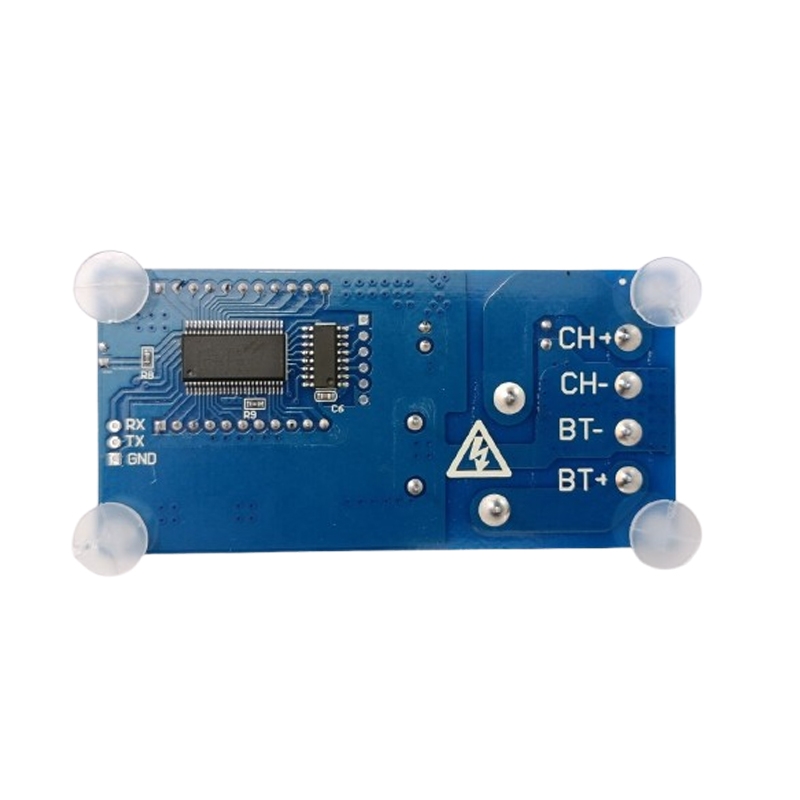

علاوه بر این، ماژول XY-L30A از طریق پورت سریال UART امکان تنظیم و بارگذاری پارامترهای شارژ را فراهم می‌کند و همچنین توانایی مدیریت زمان شارژ را دارد. این ماژول برای کاربرانی که به دنبال یک راه‌حل کارآمد برای حفاظت و کنترل دقیق باتری‌ها در سیستم‌های شارژی خود هستند، گزینه‌ای ایده‌آل محسوب می‌شود.

این ماژول برای ساخت سیستم‌های شارژ خودکار باتری، تجهیزات خورشیدی، UPS، سیستم‌های پشتیبان برق و پروژه‌های الکترونیکی بسیار کاربردی است.

ویژگی‌های محصول

• مناسب برای باتری‌های 6 تا 60 ولت
• سازگار با باتری‌های لیتیومی و سرب اسیدی
• دارای نمایشگر LCD
• قابلیت تنظیم ولتاژ شروع و توقف شارژ
• رله داخلی با توان تحمل جریان تا 30 آمپر
• قابلیت نمایش ولتاژ و درصد شارژ باتری
• دارای تایمر ثبت زمان شارژ
• تنظیمات آسان توسط کلیدهای SET ، UP و DOWN
• مناسب پروژه‌های صنعتی و DIY

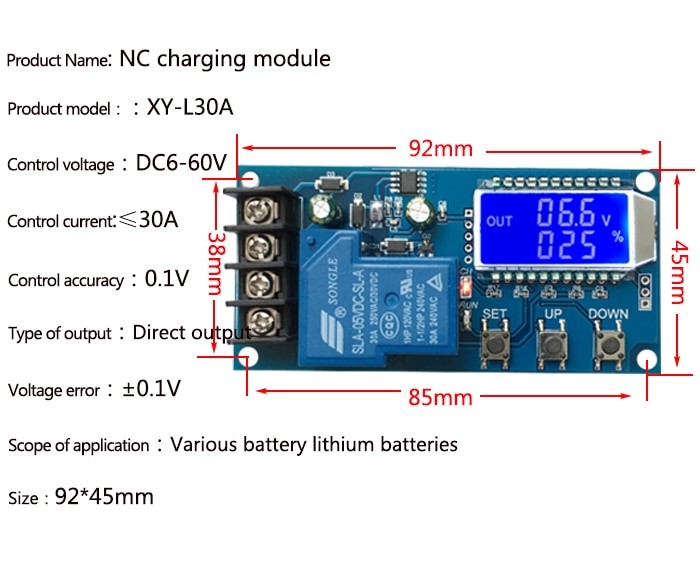

مشخصات فنی ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-L30A

• مدل: XY-L30A
• ولتاژ کاری: 6 تا 60 ولت DC
• حداکثر جریان قابل کنترل: 30 آمپر
• دقت تنظیم ولتاژ: 0.1 ولت
• نوع کنترل: کنترل روشن و خاموش شدن شارژر
• نمایشگر: LCD
• کلیدهای تنظیم: SET / UP / DOWN

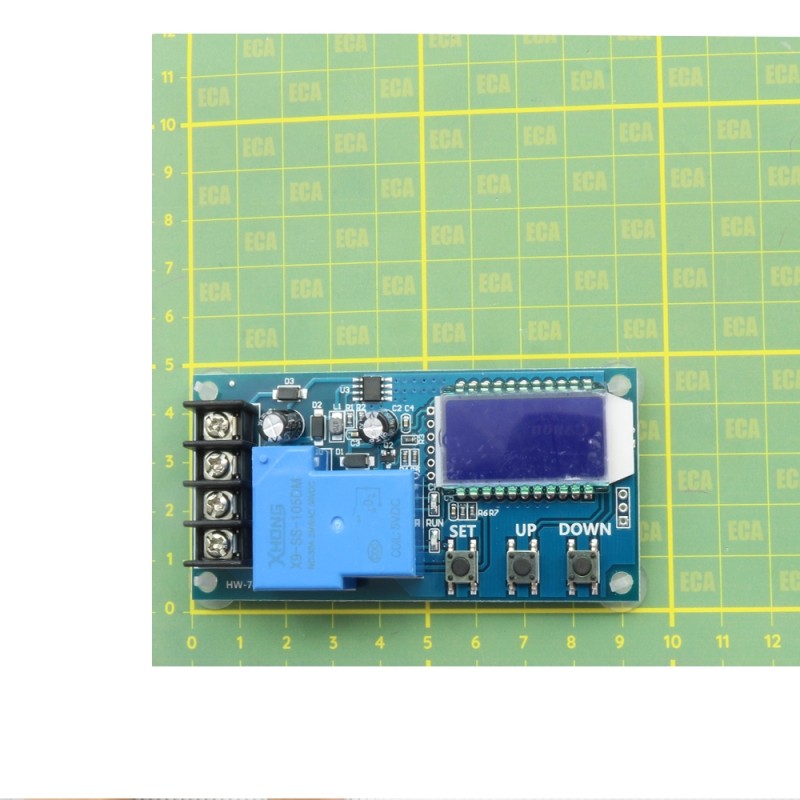

• ابعاد تقریبی: 92 × 45 میلی‌متر
• مناسب برای باتری‌های لیتیومی و سرب اسیدی

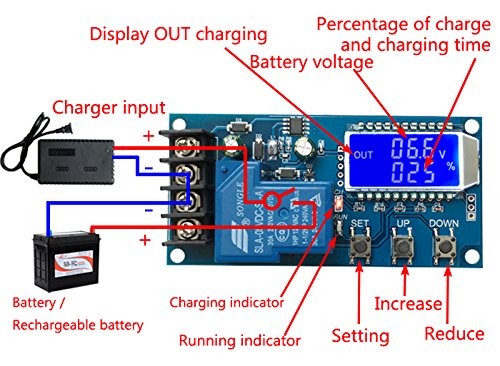

عملکرد کلید ها:

کلید SET:
o فشار کوتاه: با فشردن کوتاه این کلید، پارامترهای فعلی شامل ولتاژ، درصد شارژ و زمان شارژ نمایش داده می‌شود.
o نگه‌داشتن: با نگه‌داشتن این کلید، کاربر به رابط تنظیمات وارد می‌شود و می‌تواند پارامترهای مختلف را تغییر دهد.
کلید UP:
o فشار کوتاه: با فشردن این کلید، نمایش درصد شارژ و زمان شارژ تغییر می‌کند.
o نگه‌داشتن: با نگه‌داشتن این کلید، کاربر می‌تواند حالت کم‌مصرف را فعال کند. در این حالت، در صورت عدم انجام عملیات به مدت 10 دقیقه، نور پس‌زمینه خاموش می‌شود. اگر حالت خاموش انتخاب شده باشد، نور پس‌زمینه همیشه روشن می‌ماند.
کلید DOWN:
o فشار کوتاه: با فشردن این کلید، کاربر می‌تواند قابلیت فعال یا غیرفعال کردن رله را انتخاب کند. اگر رله قابل قطع باشد، پیام “off” در نمایشگر نشان داده می‌شود.

نحوه تنظیم پارامترها:

•  ورود به تنظیمات: کاربر با نگه‌داشتن دکمه SET وارد منوی تنظیمات می‌شود.
• جابجایی بین پارامترها: با فشردن کوتاه دکمه SET، کاربر می‌تواند بین پارامترهای مختلف جابجا شود.
•  تغییر تنظیمات: پس از انتخاب پارامترها، کاربر با دکمه‌های UP و DOWN می‌تواند تنظیمات را تغییر دهد. برای تغییر سایر پارامترها، مراحل جابجایی و
• تغییر تنظیمات تکرار می‌شود.
• خروج از منو: پس از تنظیم تمام پارامترها، با نگه‌داشتن دکمه SET، کاربر از منو خارج شده و تنظیمات ذخیره می‌شود.

نکات مهم

• این محصول شارژر نیست و باید به یک منبع تغذیه یا شارژر مناسب متصل شود.
• جریان شارژ توسط شارژر تعیین می‌شود و ماژول فقط عمل قطع و وصل را انجام می‌دهد.
• برای باتری‌های لیتیومی حتماً ولتاژهای قطع و وصل مناسب همان پک باتری را تنظیم کنید.
• برای افزایش طول عمر رله، از جریان‌های نزدیک به 30 آمپر به صورت مداوم استفاده نشود.

کاربردهای XY-L30A

• سیستم‌های خورشیدی
• شارژ خودکار باتری خودرو و موتور
• UPS و سیستم‌های برق اضطراری
• پروژه‌های باتری لیتیومی
• سیستم‌های ذخیره انرژی
• تابلوهای کنترل صنعتی
• پروژه‌های الکترونیکی و DIY

مزایای استفاده

• جلوگیری از شارژ بیش از حد باتری
• افزایش طول عمر باتری
• قابلیت تنظیم دقیق ولتاژها
• نصب آسان
• مناسب برای انواع باتری‌ها
