ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 30 آمپر

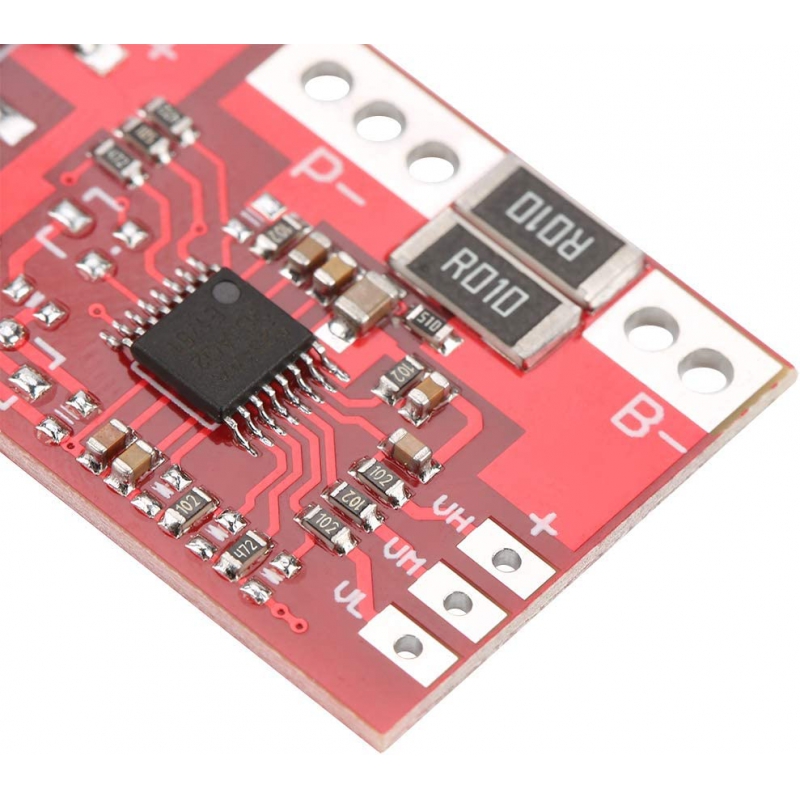

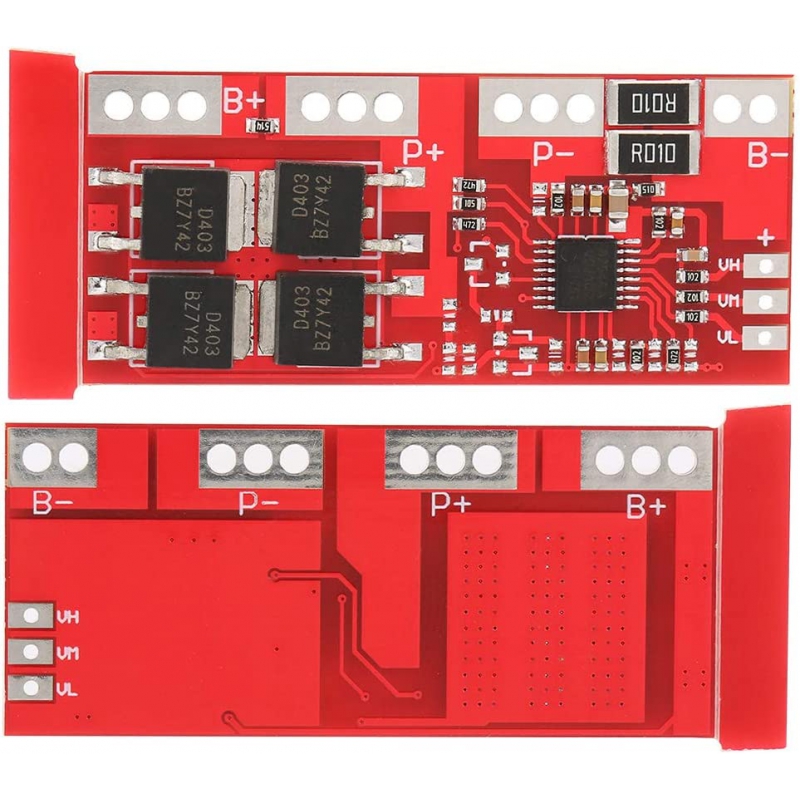

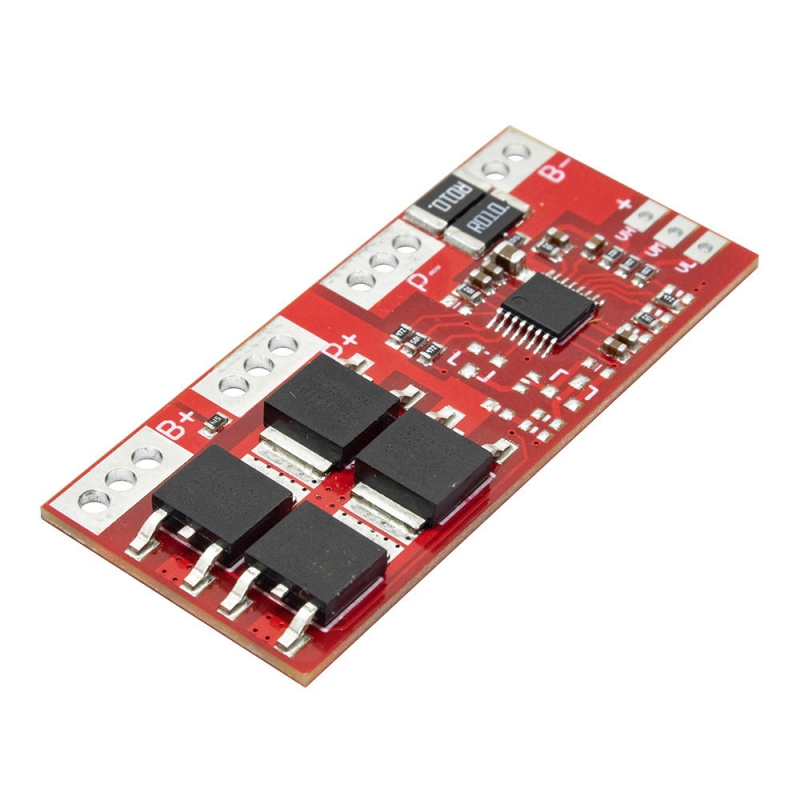

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 30 آمپر یک برد مدیریت باتری (Battery Management System) است که برای کنترل و محافظت از باتری‌های لیتیوم یون و لیتیوم پلیمر چهار سل به کار می‌رود.

این ماژول ولتاژ هر سلول را به صورت مستقل پایش می‌کند و در صورت بروز شرایط غیرمجاز مانند شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان یا اتصال کوتاه، مدار را قطع می‌کند تا از آسیب دیدن سلول‌ها جلوگیری شود.

این برد گزینه‌ای ایده‌آل برای ساخت پک‌های باتری 14.8 ولتی (16.8 ولت در حالت شارژ کامل) بوده و در بسیاری از پروژه‌های صنعتی و DIY مورد استفاده قرار می‌گیرد.

ویژگی‌های محصول

• مناسب برای باتری‌های لیتیوم یون و لیتیوم پلیمر
• پشتیبانی از 4 سل (4S)
• جریان نامی 30 آمپر
• محافظت در برابر شارژ بیش از حد
• محافظت در برابر دشارژ بیش از حد
• محافظت در برابر اضافه جریان
• محافظت در برابر اتصال کوتاه
• افزایش طول عمر باتری
• نصب آسان و ابعاد مناسب

مشخصات فنی

• نوع باتری: Lithium-Ion / Lithium Polymer
• تعداد سلول: 4 سل (4S)
• ولتاژ نامی پک: 14.8 ولت
• ولتاژ شارژ کامل: 16.8 ولت
• جریان نامی: 30 آمپر
• دارای حفاظت اتصال کوتاه
• دارای حفاظت اضافه جریان
• دارای مدار محافظت شارژ و دشارژ
• ولتاژ تشخیص اضافه شارژ: 0.025±4.25 ولت
• اضافه شارژ ولتاژ را بالا ببرید: 0.05±4.15 ولت
• ولتاژ تشخیص تخلیه بیش از حد: 0.08±2.50 ولت
• تخلیه بیش از حد ولتاژ را بالا ببرید: 0.1±3.00 ولت
• ولتاژ شارژ : 14.8 الی 16.8 ولت DC (بسته به نوع سیم بندی و تعداد سلول)
• جریان اضافه: 20-30 آمپر
• جریان کار: 15A (خنک کننده طبیعی 10.A، اضافه کردن هیت سینک 15A، حداکثر جریان لحظه ای 30A)

نکات مهم

• فقط برای باتری‌های لیتیوم یون و لیتیوم پلیمر مناسب است.
• از شارژر 16.8 ولت مخصوص پک 4 سل استفاده کنید.
• قبل از اتصال، ولتاژ سلول‌ها تا حد امکان به هم نزدیک باشد.

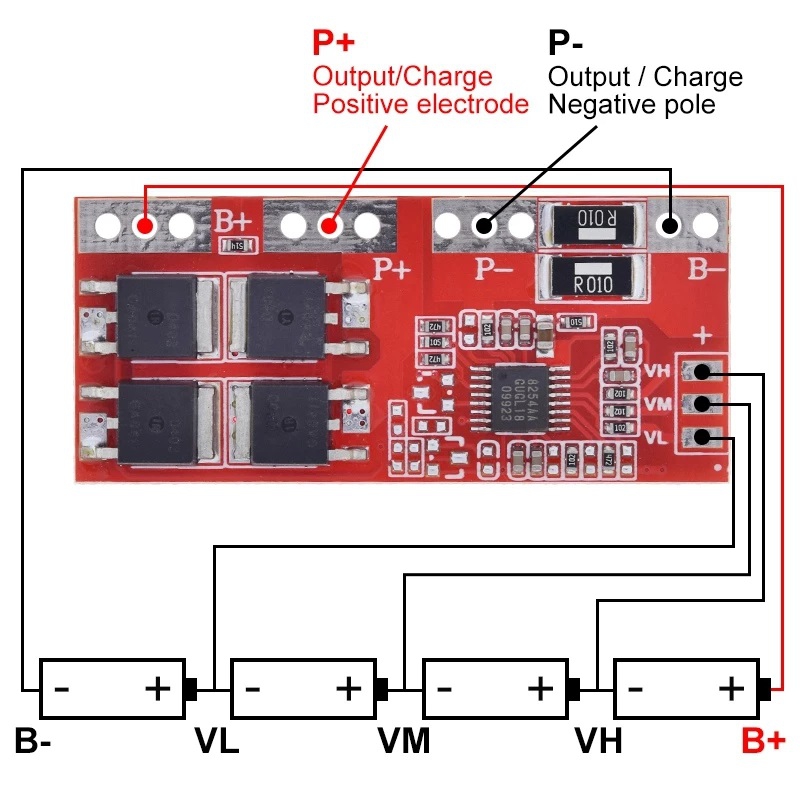

• اتصال اشتباه پایه‌های B1، B2 و B3 ممکن است باعث آسیب به برد شود.
• این ماژول به صورت خودکار در برابر اضافه بار و اتصال کوتاه از باتری محافظت می‌کند.

کاربردهای ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 30 آمپر

• ساخت پک باتری لیتیومی 14.8 ولت
• دوچرخه و اسکوتر برقی
• رباتیک و اتوماسیون صنعتی
• سیستم‌های خورشیدی و ذخیره انرژی
• تجهیزات قابل حمل
• پاوربانک‌های صنعتی
• پروژه‌های الکترونیکی و DIY

مزایای استفاده از BMS

استفاده از برد BMS موجب افزایش ایمنی، جلوگیری از خرابی سلول‌های باتری، افزایش طول عمر پک باتری و محافظت در برابر شرایط غیرعادی مانند شارژ و دشارژ نامناسب می‌شود. این قطعه یکی از اجزای ضروری در ساخت هر پک باتری لیتیومی استاندارد است.
