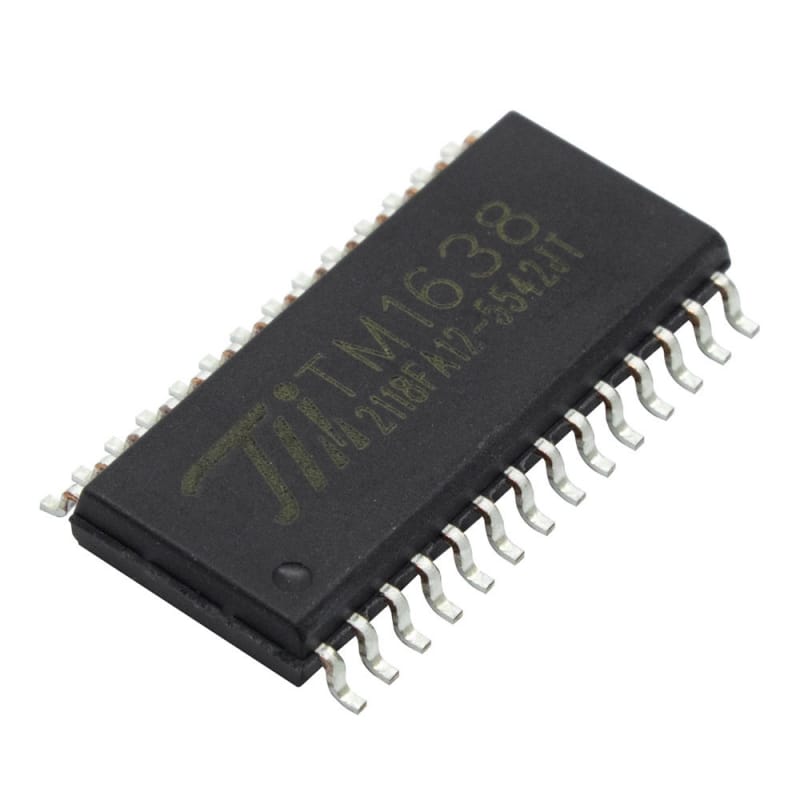

آی سی IC TM1638 درایور LED و سگمنت پکیج SOP-28

آی سی IC TM1638 درایور LED و سگمنت پکیج SOP-28، یک درایور حرفه‌ای نمایشگرهای LED و سون سگمنت است که علاوه بر راه‌اندازی نمایشگر، قابلیت اسکن صفحه‌کلید (Key Scan) را نیز در یک تراشه مجتمع ارائه می‌دهد. این آی‌سی با بهره‌گیری از رابط ارتباطی سه سیمه (CLK، STB و DIO)، تعداد پایه‌های موردنیاز میکروکنترلر را به حداقل رسانده و طراحی مدار را ساده‌تر می‌کند.

پشتیبانی از نمایشگرهای 8 رقمی و 10 سگمنت، تنظیم نرم‌افزاری شدت روشنایی در 8 سطح و عملکرد پایدار، TM1638 را به انتخابی ایده‌آل برای انواع پنل‌های کنترلی، تجهیزات خانگی، ابزارهای اندازه‌گیری، پروژه‌های آردوینو، STM32، AVR و ESP32 تبدیل کرده است. این آی‌سی در پکیج SOP-28 عرضه شده و به دلیل کیفیت بالا، مصرف انرژی پایین و قابلیت اطمینان مناسب، در بسیاری از محصولات صنعتی و مصرفی مورد استفاده قرار می‌گیرد.

ویژگی‌های فنی

• مدل: TM1638
• فناوری ساخت: CMOS Technology
• نوع درایور نمایشگر: 10 Segment × 8 Grid
• قابلیت اسکن کلید: 8 × 3 Key-Scan
• مدار تنظیم شدت روشنایی (Gray Adjustment) با 8 سطح قابل تنظیم (Duty Cycle)
• رابط ارتباطی سریال سه سیمه: CLK، STB، DIO
• نوع نوسان‌ساز: RC Oscillator داخلی
• فرکانس نوسان‌ساز: 450Hz ±5%
• دارای مدار ریست داخلی هنگام روشن شدن (Power-On Reset Circuit)
• فرکانس کاری: 1MHz
• حداکثر جریان خروجی: 50mA
• محدوده ولتاژ ورودی: -0.5V تا +0.5V
• حداقل دمای کاری: 40- درجه سانتی‌گراد
• حداکثر دمای کاری: 80+ درجه سانتی‌گراد
• نوع پکیج: SOP-28 (SMD)

نکته: در دیتاشیت این آی‌سی، مقدار Output Current = -50mA به معنای توانایی سینک جریان تا 50 میلی‌آمپر (Current Sink) برای هر خروجی است و علامت منفی نشان‌دهنده جهت جریان بوده، نه منفی بودن مقدار جریان.

کاربردها

• راه‌اندازی نمایشگرهای سون سگمنت
• کنترل پنل‌های صنعتی و خانگی
• تجهیزات اندازه‌گیری دیجیتال
• لوازم خانگی هوشمند
• نمایشگرهای دستگاه‌های صوتی و تصویری
• سیستم‌های کنترل دما و رطوبت
• پروژه‌های آردوینو، AVR، STM32 و ESP32
• تجهیزات مخابراتی و ابزار دقیق
• بردهای آموزشی و توسعه
• انواع پروژه‌های الکترونیکی و DIY
