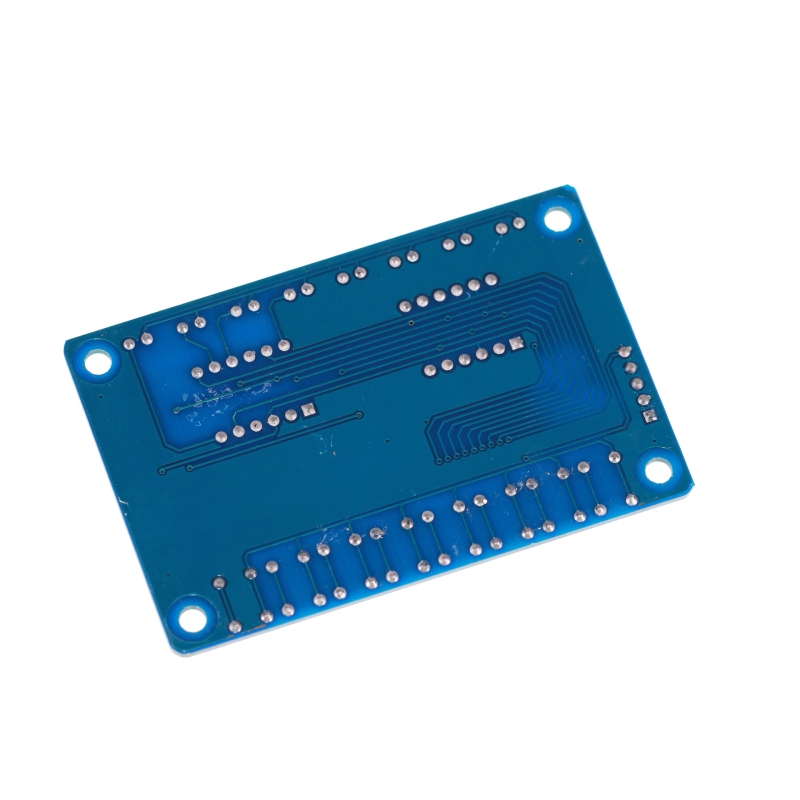

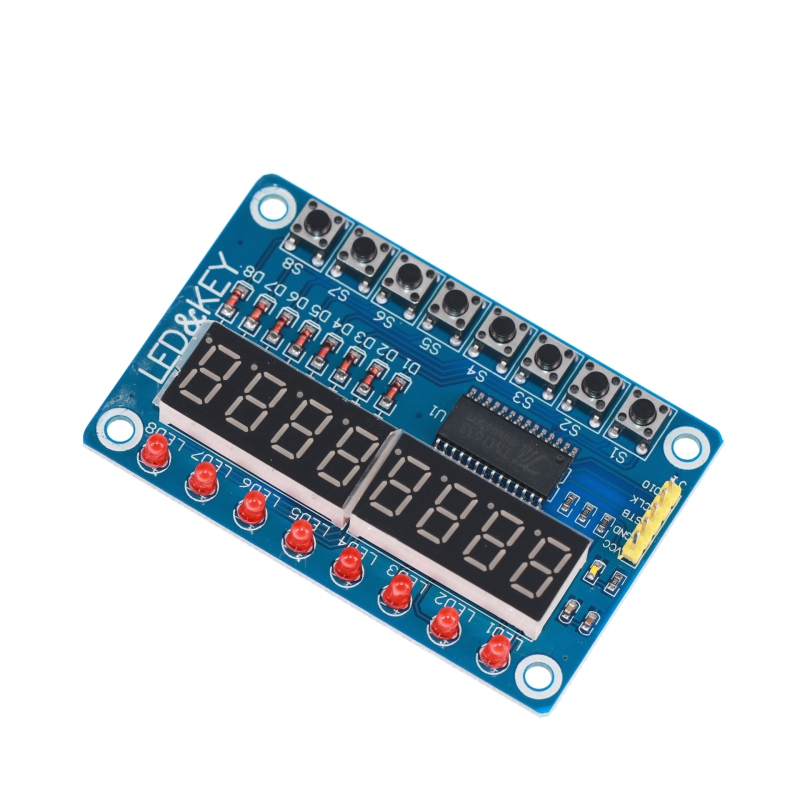

ماژول سون سگمنت 8 عددی با آی سی TM1638 و کلیدهای کنترلی، یک راهکار یکپارچه برای نمایش اطلاعات عددی و دریافت فرمان از کاربر است. این ماژول با ترکیب نمایشگر سون سگمنت، کلیدهای فشاری و کنترلر TM1638، نیاز به طراحی مدارهای پیچیده برای راهاندازی چندین نمایشگر و کلید را کاهش میدهد.
وجود 8 رقم سون سگمنت امکان نمایش مقادیری مانند ولتاژ، جریان، دما، زمان، دور موتور، شمارنده، کد خطا و سایر دادههای عددی را فراهم میکند. همچنین 8 کلید کنترلی روی برد میتوانند برای انتخاب منو، افزایش یا کاهش مقدار، شروع و توقف فرآیند یا اجرای فرمانهای مختلف مورد استفاده قرار گیرند.
این ساختار، ماژول TM1638 را به گزینهای مناسب برای مهندسان الکترونیک، طراحان سیستمهای امبدد، سازندگان تجهیزات آزمایشگاهی و توسعهدهندگان پروژههای صنعتی تبدیل کرده است.

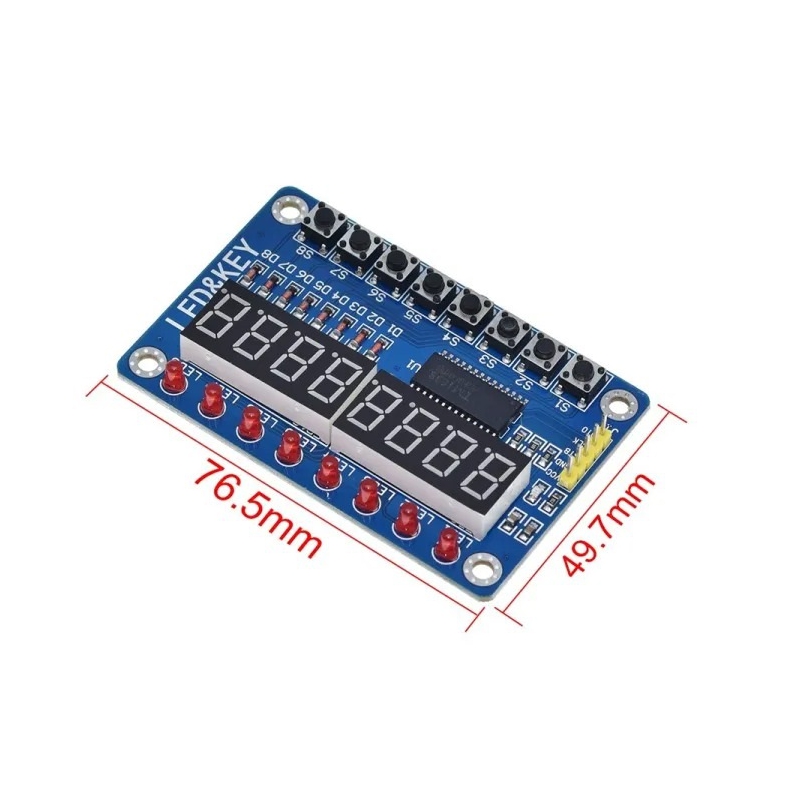

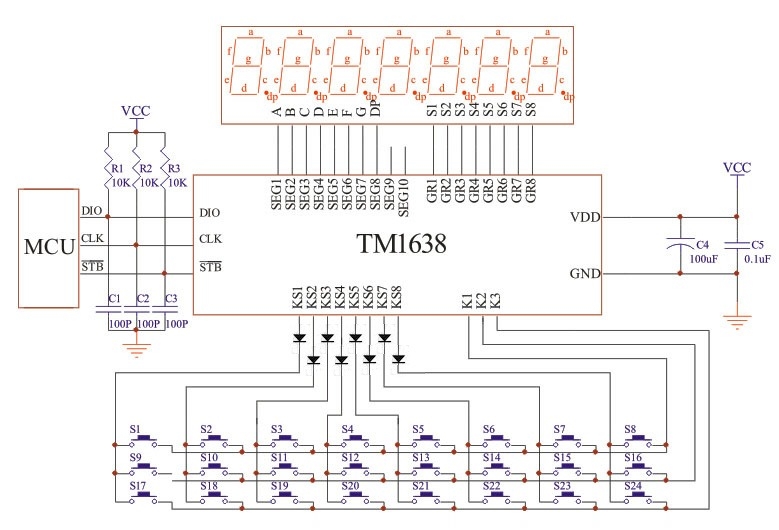

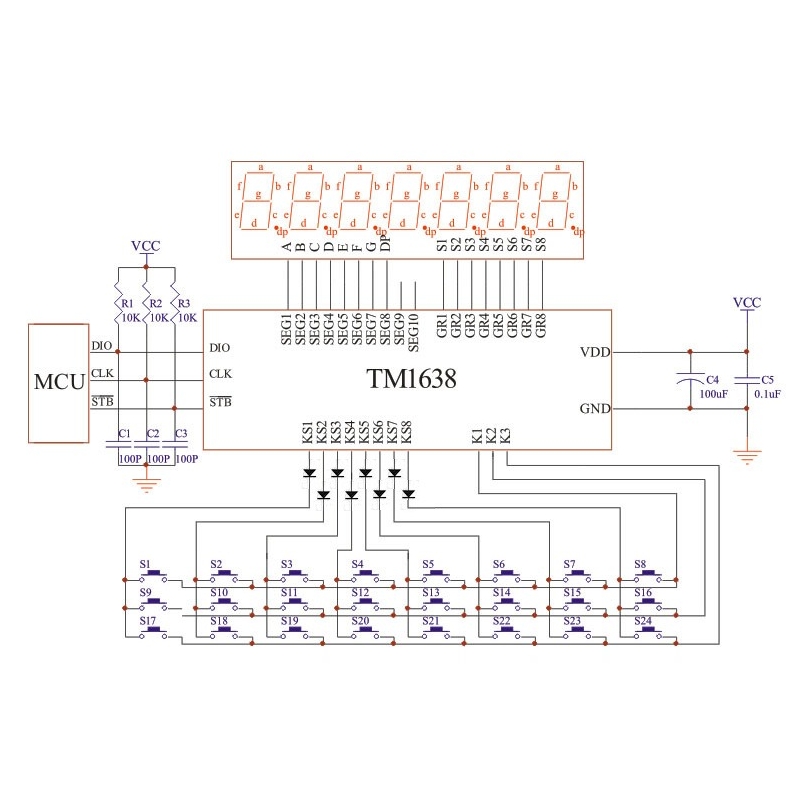

کنترل نمایشگر و کلیدها با تنها سه پایه
یکی از مهمترین مزایای ماژول TM1638، کاهش تعداد پایههای مورد نیاز میکروکنترلر است. ارتباط با این ماژول از طریق سه خط دیجیتال انجام میشود:
- پایه CLK برای ارسال کلاک
- پایه DIO برای انتقال دوطرفه داده
- پایه STB برای انتخاب و کنترل ارتباط
بهکمک این رابط، میتوان تمام ارقام سون سگمنت، نقاط اعشار، کلیدها و LEDهای نشانگر را بدون اشغال تعداد زیادی از پایههای GPIO کنترل کرد. این ویژگی بهخصوص در پروژههایی که تعداد پایههای آزاد میکروکنترلر محدود است، اهمیت زیادی دارد.
قابلیت تنظیم شدت روشنایی
کنترلر TM1638 امکان تنظیم شدت روشنایی نمایشگر را در چند سطح فراهم میکند. بنابراین میتوان میزان نور سون سگمنتها را متناسب با محیط، مصرف انرژی یا طراحی رابط کاربری تغییر داد.
قابلیت تنظیم روشنایی برای تجهیزاتی که در محیطهای کمنور، پنلهای صنعتی، دستگاههای قابلحمل یا محیطهای آزمایشگاهی استفاده میشوند، کاربردی است.
مناسب برای توسعه پنلهای کنترلی
ترکیب نمایشگر و کلیدهای ورودی باعث میشود این ماژول برای نمونهسازی سریع پنلهای کنترلی بسیار مناسب باشد. بهجای استفاده از چندین آیسی درایور، مقاومت، کلید و سیمکشی جداگانه، میتوان یک رابط کاربری عددی را با یک برد آماده پیادهسازی کرد.
از این ماژول میتوان برای نمایش وضعیت دستگاه و دریافت فرمانهایی مانند موارد زیر استفاده کرد:
- تغییر پارامترهای سیستم
- ورود به منوی تنظیمات
- انتخاب حالت کاری
- کنترل تایمر و شمارنده
- تنظیم سرعت یا توان
- نمایش کدهای خطا
- کنترل شروع و توقف دستگاه
سازگار با انواع میکروکنترلرها
ماژول سون سگمنت TM1638 را میتوان با بردها و میکروکنترلرهای مختلف راهاندازی کرد، از جمله:
- Arduino Uno، Nano و Mega
- میکروکنترلرهای STM32
- بردهای ESP32 و ESP8266
- خانواده AVR
- خانواده PIC
- بردهای Raspberry Pi Pico
- سایر میکروکنترلرهای دارای پایه دیجیتال
برای بسیاری از پلتفرمها کتابخانههای آماده جهت نمایش عدد و متن، کنترل نقاط اعشار، تنظیم روشنایی، روشنکردن LEDها و خواندن کلیدها وجود دارد. همچنین مهندسان حرفهای میتوانند پروتکل ارتباطی ماژول را مستقیماً در نرمافزار خود پیادهسازی کنند.
کاربردهای ماژول TM1638
این ماژول در پروژههای مختلف آموزشی، آزمایشگاهی و صنعتی قابل استفاده است، از جمله:
- ساخت نمایشگر ولتاژ و جریان
- پنل کنترل منابع تغذیه
- نمایش دما و رطوبت
- شمارندههای دیجیتال
- تایمر و کرنومتر
- کنترل دور موتور
- تجهیزات اتوماسیون
- پنل دستگاههای CNC
- سیستمهای تست و اندازهگیری
- پروژههای رباتیک
- تجهیزات هوشمندسازی
- نمونهسازی رابط کاربری دستگاهها
ویژگیهای ماژول سون سگمنت TM1638
- دارای 8 رقم سون سگمنت
- مجهز به 8 کلید فشاری کنترلی
- دارای نقاط اعشار قابل کنترل
- رابط ارتباطی سهسیمه
- نیاز به تعداد کم پایههای GPIO
- قابلیت تنظیم شدت روشنایی
- امکان کنترل مستقل ارقام و سگمنتها
- امکان خواندن وضعیت کلیدها توسط میکروکنترلر
- مناسب برای پنلهای عددی و کنترلی
- قابل استفاده در پروژههای آردوینو و سیستمهای امبدد
- راهاندازی ساده و سیمکشی محدود
- مناسب برای نمونهسازی سریع پروژههای حرفهای

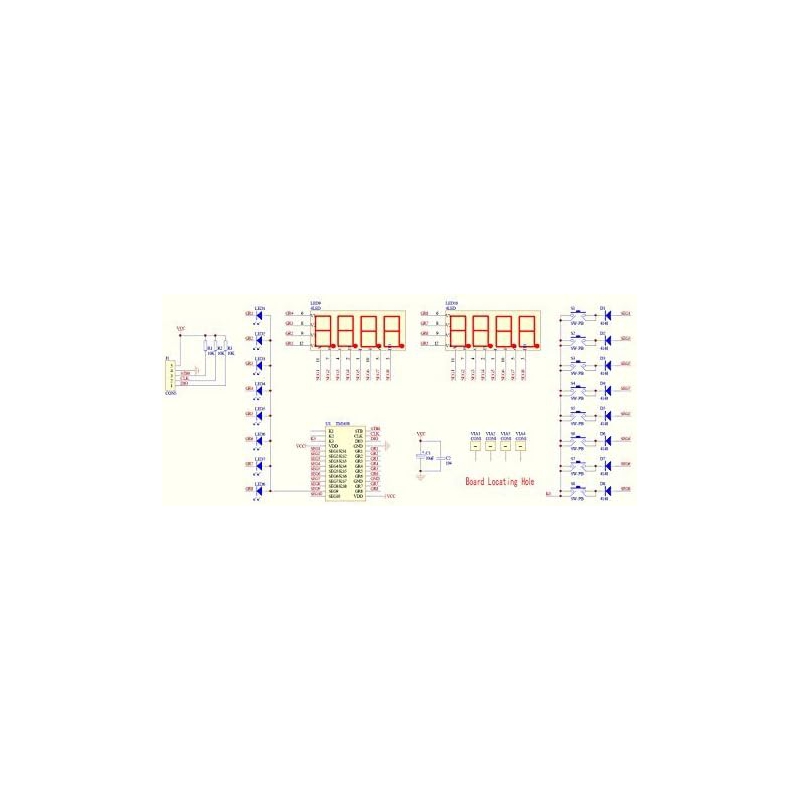

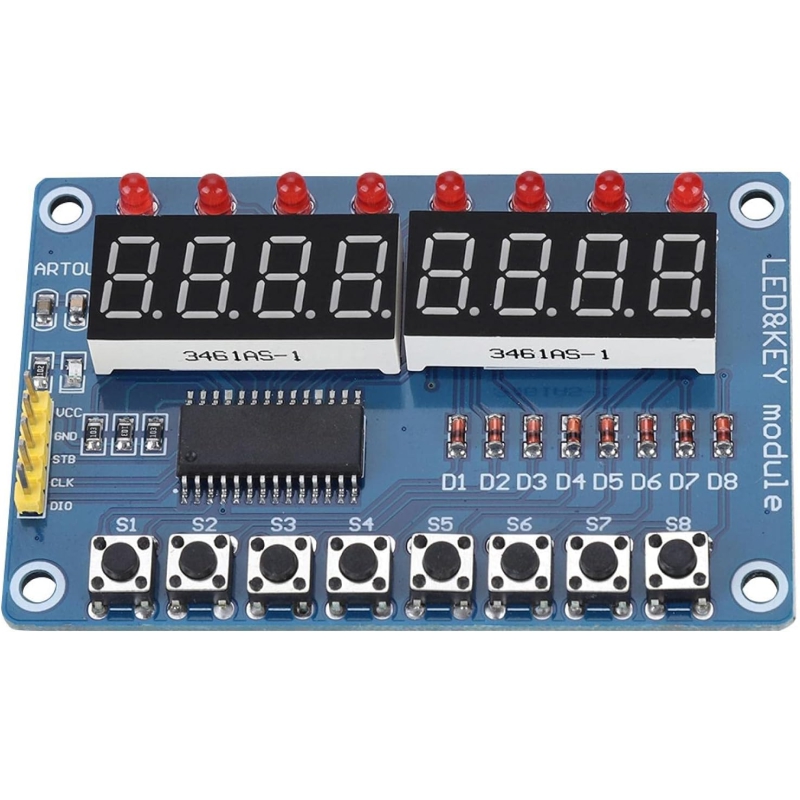

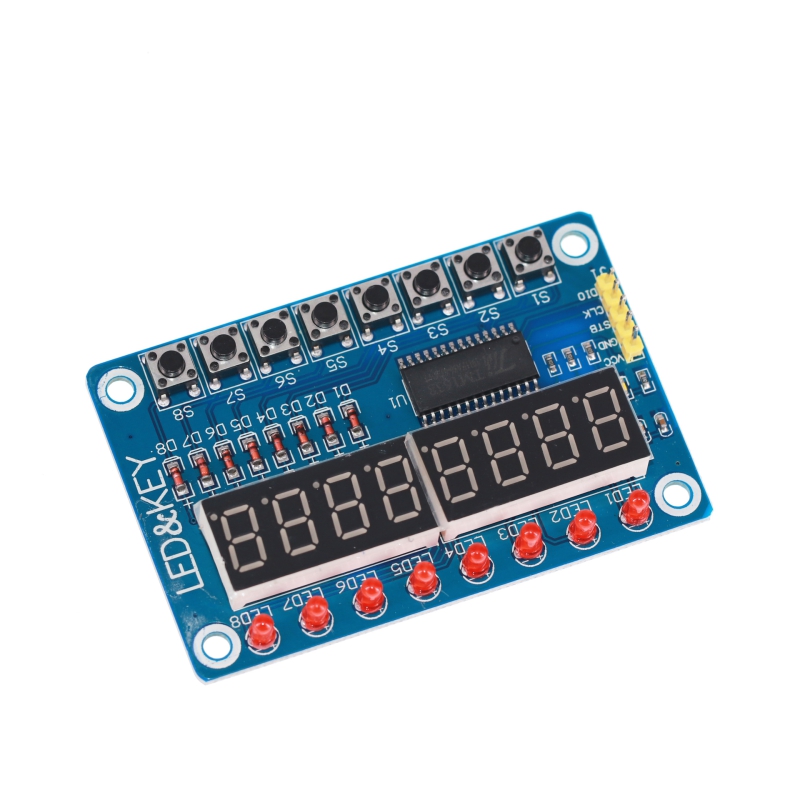

پایههای اتصال ماژول
پایههای اصلی ماژول معمولاً شامل موارد زیر هستند:
- VCC: ورودی تغذیه
- GND: اتصال زمین
- CLK: ورودی کلاک
- DIO: خط دوطرفه انتقال داده
- STB: پایه Strobe یا انتخاب ارتباط
پیش از اتصال ماژول، مشخصات درجشده روی برد و ولتاژ منطقی میکروکنترلر بررسی شود. در صورت استفاده از بردهای دارای منطق 3.3 ولت، سازگاری سطح منطقی و نیاز احتمالی به مبدل سطح ولتاژ باید مورد توجه قرار گیرد.
چرا ماژول TM1638 انتخاب مناسبی است؟
در مدارهای سنتی، کنترل 8 رقم سون سگمنت به تعداد زیادی پایه، ترانزیستور، مقاومت و مدار مالتیپلکس نیاز دارد. ماژول TM1638 بخش مهمی از این فرآیند را در یک برد آماده پیادهسازی کرده است.
این موضوع علاوه بر کاهش زمان طراحی، باعث کاهش سیمکشی، سادهترشدن برنامهنویسی و افزایش سرعت ساخت نمونه اولیه میشود. وجود کلیدهای کنترلی روی همان برد نیز امکان طراحی یک رابط کاربری کامل را بدون افزودن برد ورودی جداگانه فراهم میکند.
ماژول سون سگمنت 8 تایی TM1638 برای مهندسانی که به یک نمایشگر عددی چندرقمی، ورودیهای کنترلی و رابط ارتباطی کمپین نیاز دارند، یک گزینه کاربردی و مقرونبهصرفه محسوب میشود.
نحوه راهاندازی و استفاده از ماژول TM1638 با آردوینو
اتصالات الکتریکی ماژول به آردوینو
ماژول TM1638 از رابط سریال سه سیمه (STB، CLK، DIO) برای ارتباط با میکروکنترلر استفاده میکند. در جدول زیر نحوه اتصال پایهها به آردوینو Uno نمایش داده شده است:
پایه ماژول توضیحات اتصال به آردوینو
- VCC تغذیه 5V
- GND زمین GND
- DIO داده پایه دیجیتال
- CLK کلاک پایه دیجیتال
- STB فعالسازی پایه دیجیتال
کتابخانه موردنیاز
برای راهاندازی سریع این ماژول با آردوینو، از کتابخانه آماده TM1638 استفاده میشود. برای نصب مراحل زیر را دنبال کنید:
- باز کردن Arduino IDE
- از منوی Sketch → Include Library → Manage Libraries
- جستجو و نصب کتابخانه TM1638 یا TM1638lite
- تغذیه ماژول حتماً 5 ولت DC باشد، زیرا ولتاژهای بالاتر ممکن است به IC آسیب بزنند.
- در صورت استفاده با بردهای 3.3 ولت (مثل ESP8266)، از مبدل سطح منطقی استفاده کنید.
- استفاده از کتابخانه مناسب و معتبر، کدنویسی پروژه را بسیار سادهتر و سریعتر میکند.
- نمایشگر توانایی نمایش برخی حروف انگلیسی را دارد، اما به دلیل محدودیت سون سگمنت، همه حروف پشتیبانی نمیشوند.
