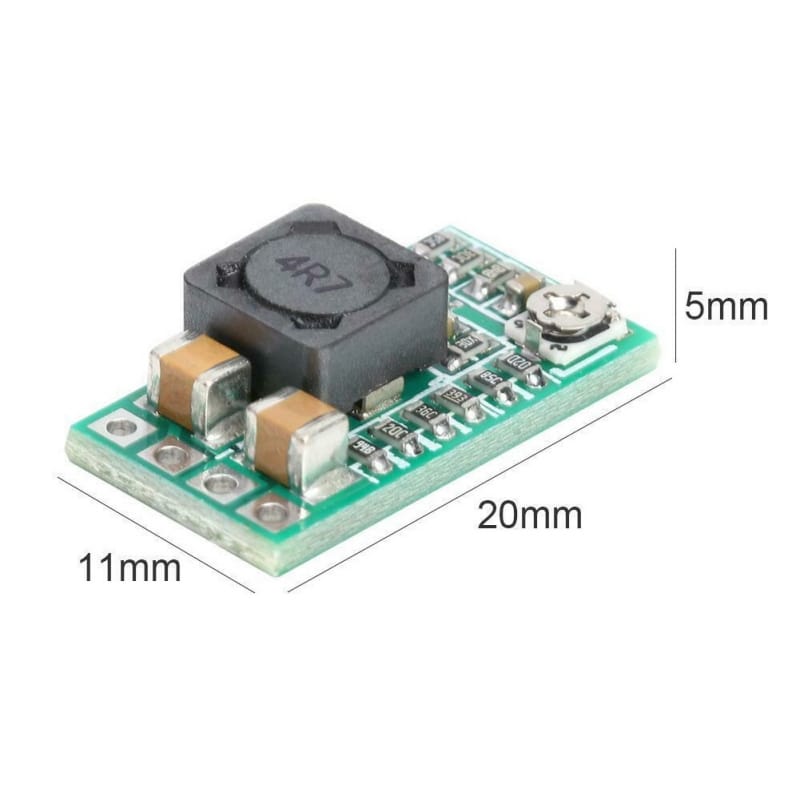

ماژول DC-DC کاهنده 3 آمپر MP2315 با خروجی قابل تنظیم 1.8 تا 12 ولت

ماژول MP2315 یک مبدل ولتاژ DC به DC از نوع Buck یا کاهنده است. وظیفه این ماژول، دریافت یک ولتاژ DC و تبدیل آن به ولتاژی پایین‌تر و تثبیت‌شده برای تغذیه مدارهای الکترونیکی است.

برای مثال می‌توان با استفاده از این ماژول:

• ولتاژ 12 ولت را به 5 ولت تبدیل کرد.
• ولتاژ 12 ولت را به 3.3 ولت کاهش داد.
• ولتاژ 24 ولت را به 12 ولت تبدیل کرد.
• ولتاژ باتری را برای تغذیه میکروکنترلر تنظیم کرد.
• یک خروجی 1.8 ولتی برای مدارهای دیجیتال ایجاد کرد.

تراشه MP2315 یک مبدل کاهنده سنکرون با دو ماسفت قدرت داخلی است که می‌تواند در شرایط طراحی مناسب، جریان خروجی پیوسته تا 3 آمپر ایجاد کند.

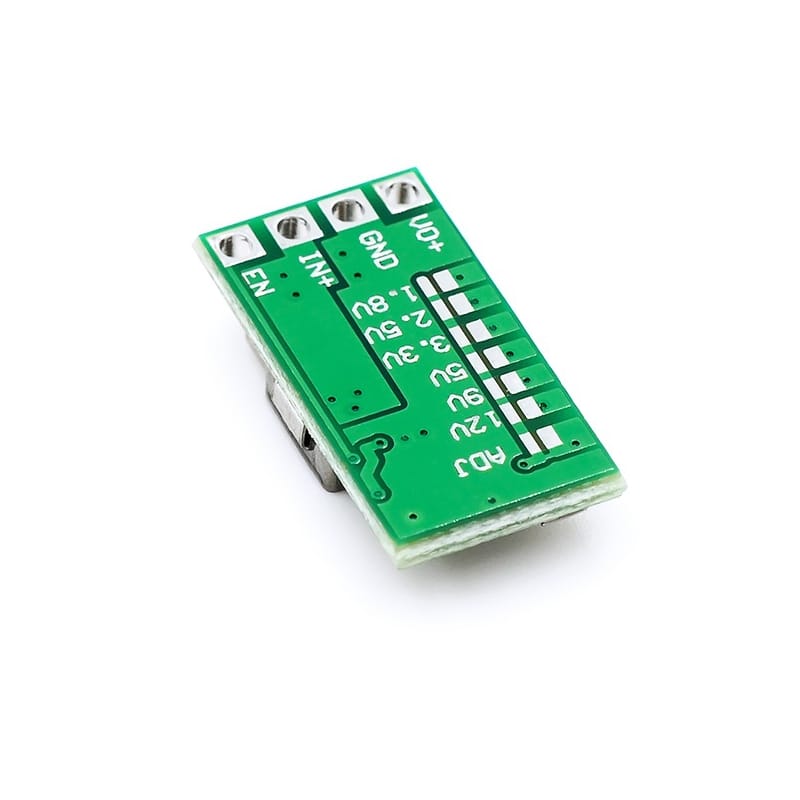

خروجی قابل تنظیم 1.8 تا 12 ولت

نسخه ماژولی این محصول برای تنظیم خروجی در محدوده تقریبی 1.8 تا 12 ولت طراحی شده است. ولتاژ خروجی معمولاً از طریق پتانسیومتر یا شبکه تنظیم موجود روی برد تغییر می‌کند.

تراشه اصلی MP2315 از نظر فنی دارای ولتاژ مرجع 0.8 ولت است و می‌تواند خروجی‌هایی از حدود 0.8 ولت به بالا ایجاد کند؛ اما محدوده عملی یک ماژول به مقاومت‌ها، پتانسیومتر، سلف، خازن‌ها و طراحی همان برد وابسته است.

برای این محصول، محدوده اعلامی فروشگاه باید 1.8 تا 12 ولت در نظر گرفته شود و نباید محدوده کامل تئوری خود تراشه به‌عنوان مشخصات ماژول ثبت شود.

این ماژول فقط کاهنده است

MP2315 یک مبدل Buck است و قابلیت افزایش ولتاژ ندارد. بنابراین ولتاژ خروجی باید همیشه از ولتاژ ورودی کمتر باشد.

برای مثال:

• با ورودی 12 ولت می‌توان خروجی 5 ولت ایجاد کرد.
• با ورودی 24 ولت می‌توان خروجی 12 ولت ایجاد کرد.
• با ورودی 5 ولت نمی‌توان خروجی 12 ولت دریافت کرد.
• برای خروجی 5 ولت، ورودی باید مقداری بیشتر از 5 ولت باشد.

اگر به خروجی بزرگ‌تر از ولتاژ ورودی نیاز باشد، باید از ماژول Boost یا مبدل افزاینده استفاده شود.

محدوده ولتاژ ورودی

محدوده ولتاژ کاری تراشه MP2315 برابر 4.5 تا 24 ولت DC است. حداکثر مطلق ولتاژ پایه ورودی تراشه 26 ولت اعلام شده است، اما این مقدار نباید به‌عنوان ولتاژ کاری دائمی در نظر گرفته شود.

برای افزایش قابلیت اطمینان بهتر است:

• ولتاژ ورودی از 24 ولت بیشتر نشود.
• برای منابع دارای نوسان، حاشیه ایمنی در نظر گرفته شود.
• در خودرو از حفاظت در برابر Surge استفاده شود.
• قطب مثبت و منفی تغذیه بررسی شوند.
• خازن ورودی متناسب با ولتاژ منبع انتخاب شود.

ولتاژ ورودی ماژول باید همیشه به‌اندازه کافی از ولتاژ خروجی بیشتر باشد تا مبدل بتواند خروجی را تثبیت کند.

جریان خروجی اسمی 3 آمپر

تراشه MP2315 برای جریان بار تا 3 آمپر طراحی شده است. این عدد مشخصه خود آی‌سی در شرایط مناسب طراحی، خنک‌کاری و انتخاب قطعات خارجی است.

جریان واقعی قابل استفاده از ماژول به عوامل زیر بستگی دارد:

• کیفیت و اصالت تراشه
• ابعاد و ضخامت برد
• سطح مس PCB
• نوع و جریان اشباع سلف
• کیفیت خازن‌های ورودی و خروجی
• اختلاف ولتاژ ورودی و خروجی
• دمای محیط
• گردش هوا
• مدت زمان استفاده
• ولتاژ و جریان منبع تغذیه

در کاربردهای سنگین، پیش از اتصال بار نهایی باید دمای تراشه و سلف تحت جریان واقعی اندازه‌گیری شود. عدد 3 آمپر نباید بدون آزمایش حرارتی به‌عنوان جریان تضمین‌شده دائمی تمام ماژول‌های بازار در نظر گرفته شود.

تفاوت جریان نامی و جریان مصرفی

مدار مصرف‌کننده فقط جریان موردنیاز خود را از ماژول دریافت می‌کند. برای مثال، اگر خروجی ماژول روی 5 ولت تنظیم شده و بار فقط 500 میلی‌آمپر نیاز داشته باشد، ماژول به‌اجبار 3 آمپر به آن وارد نمی‌کند.

عدد 3 آمپر نشان‌دهنده حداکثر ظرفیت اسمی خروجی است، نه جریانی که همیشه از ماژول خارج می‌شود.

بااین‌حال، منبع تغذیه ورودی باید توان کافی برای تأمین بار و تلفات مبدل داشته باشد.

مبدل کاهنده سنکرون

MP2315 از ساختار Synchronous Buck استفاده می‌کند. در این ساختار به‌جای دیود شاتکی خارجی، یک ماسفت داخلی در بخش پایین مدار سوئیچینگ قرار گرفته است.

مقاومت روشن ماسفت‌های داخلی در دیتاشیت به‌صورت تیپیک حدود 90 میلی‌اهم برای ماسفت بالایی و 40 میلی‌اهم برای ماسفت پایینی اعلام شده است. این ساختار به کاهش افت توان و افزایش بازده کمک می‌کند.

مزایای ساختار سنکرون عبارت‌اند از:

• بازده بالاتر
• گرمای کمتر نسبت به طراحی دیودی مشابه
• عملکرد بهتر در ولتاژهای خروجی پایین
• ابعاد کوچک‌تر مدار
• کاهش تعداد قطعات قدرت خارجی
• پاسخ مناسب به تغییرات بار

فرکانس سوئیچینگ 500 کیلوهرتز

تراشه MP2315 با فرکانس ثابت 500 کیلوهرتز کار می‌کند. فرکانس نسبتاً بالا امکان استفاده از سلف و خازن‌های کوچک‌تر را فراهم می‌کند و باعث کاهش ابعاد ماژول می‌شود.

با وجود ابعاد کوچک، طراحی مسیرهای قدرت و انتخاب سلف همچنان اهمیت زیادی دارد. فرکانس سوئیچینگ می‌تواند در مدارهای حساس صوتی، RF و آنالوگ ایجاد نویز کند؛ بنابراین در چنین کاربردهایی ممکن است به فیلتر اضافی نیاز باشد.

راندمان ماژول

بازده واقعی ماژول به ولتاژ ورودی، ولتاژ خروجی، جریان بار و کیفیت قطعات بستگی دارد.

به‌طور کلی، مبدل MP2315 نسبت به رگولاتورهای خطی مانند AMS1117 یا 7805 در شرایطی که اختلاف ولتاژ ورودی و خروجی زیاد است، تلفات و گرمای کمتری ایجاد می‌کند.

برای مثال، تبدیل 12 ولت به 5 ولت در جریان بالا با یک رگولاتور خطی گرمای قابل‌توجهی ایجاد می‌کند؛ درحالی‌که مبدل Buck بخش بیشتری از توان ورودی را به خروجی منتقل می‌کند.

در بارهای بسیار سبک، تراشه از حالت صرفه‌جویی توان AAM استفاده می‌کند تا مصرف و تلفات کاهش پیدا کند.

حالت صرفه‌جویی انرژی AAM

MP2315 دارای قابلیت Advanced Asynchronous Modulation یا AAM است. این قابلیت در بارهای سبک، بخشی از پالس‌های سوئیچینگ را حذف می‌کند تا بازده افزایش پیدا کند.

این عملکرد برای تجهیزات باتری‌خور و مدارهایی که بخش زیادی از زمان را در حالت کم‌مصرف قرار دارند مفید است. بااین‌حال، حالت‌های صرفه‌جویی پالس می‌توانند الگوی ریپل و نویز خروجی را نسبت به حالت بار سنگین تغییر دهند.

برای تغذیه مدارهای آنالوگ بسیار حساس باید ریپل خروجی در شرایط واقعی اندازه‌گیری شود.

پاسخ سریع به تغییر بار

MP2315 از کنترل جریان Peak Current Mode استفاده می‌کند. این روش پاسخ گذرای سریع‌تری در برابر تغییرات ناگهانی جریان بار ایجاد کرده و طراحی حلقه کنترل را ساده‌تر می‌کند.

برای مثال، هنگام تغییر ناگهانی مصرف یک میکروکنترلر، ماژول مخابراتی یا پردازنده، مبدل باید بتواند خروجی را با حداقل افت یا افزایش لحظه‌ای حفظ کند.

کیفیت خازن خروجی و مسیرهای PCB نیز تأثیر زیادی بر پاسخ گذرا دارند.

سافت‌استارت داخلی

تراشه MP2315 دارای Soft-Start داخلی است. این قابلیت هنگام روشن‌شدن، ولتاژ خروجی را به‌تدریج افزایش می‌دهد و از جریان هجومی و Overshoot شدید جلوگیری می‌کند. مدت سافت‌استارت داخلی در دیتاشیت حدود 1.5 میلی‌ثانیه ذکر شده است.

سافت‌استارت به‌ویژه برای بارهایی که خازن ورودی بزرگ دارند یا نسبت به افزایش ناگهانی ولتاژ حساس هستند مفید است.

حفاظت در برابر اضافه‌جریان

MP2315 دارای محدودکننده جریان Cycle-by-Cycle است. اگر جریان سلف از حد داخلی عبور کند، تراشه پالس سوئیچینگ را محدود می‌کند.

در اتصال کوتاه یا افت شدید خروجی، مدار می‌تواند وارد حالت Hiccup شود. در این حالت، مبدل به‌صورت دوره‌ای خاموش و دوباره روشن می‌شود تا جریان متوسط اتصال کوتاه و تولید حرارت کاهش پیدا کند.

وجود این حفاظت احتمال آسیب را کاهش می‌دهد، اما اتصال کوتاه مکرر یا دائمی همچنان می‌تواند به ماژول، سیم‌ها یا منبع تغذیه فشار وارد کند.

حفاظت حرارتی

تراشه دارای مدار Thermal Shutdown است. هنگامی که دمای داخلی بیش از حد افزایش پیدا کند، مبدل برای جلوگیری از آسیب دائمی خاموش می‌شود و پس از کاهش دما دوباره فعالیت می‌کند.

فعال‌شدن مکرر حفاظت حرارتی نشانه کارکرد نامناسب است و باید یکی از اقدامات زیر انجام شود:

• کاهش جریان بار
• کاهش ولتاژ ورودی
• افزایش تهویه
• افزایش سطح مس دفع حرارت
• بررسی اشباع سلف
• استفاده از ماژول بزرگ‌تر
• کاهش دمای محیط

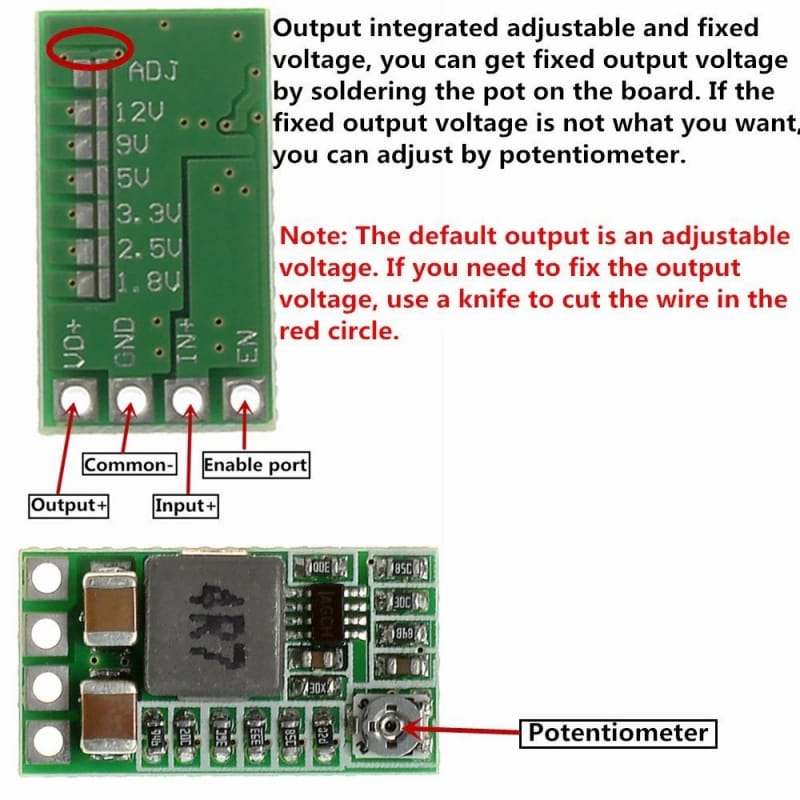

روش تنظیم ولتاژ خروجی

برای تنظیم خروجی، ابتدا ورودی مناسب به ماژول متصل می‌شود و سپس ولتاژ خروجی با مولتی‌متر اندازه‌گیری می‌شود.

مراحل پیشنهادی:

1. بار مصرف‌کننده را از خروجی جدا کنید.
2. منبع تغذیه را با رعایت قطب مثبت و منفی وصل کنید.
3. مولتی‌متر را روی ولتاژ DC قرار دهید.
4. ولتاژ خروجی را اندازه بگیرید.
5. پیچ پتانسیومتر را به‌آرامی بچرخانید.
6. خروجی را روی مقدار موردنیاز تنظیم کنید.
7. تغذیه را قطع کنید.
8. بار را متصل کرده و خروجی را دوباره بررسی کنید.

در بعضی پتانسیومترهای چنددور، ممکن است برای مشاهده تغییر خروجی به چند دور چرخاندن نیاز باشد. جهت افزایش یا کاهش ولتاژ نیز می‌تواند میان نسخه‌های مختلف متفاوت باشد.

تنظیم پیش از اتصال بار

خروجی ماژول ممکن است هنگام تحویل روی مقدار نامشخصی تنظیم شده باشد. اتصال مستقیم یک مدار 3.3 ولتی یا 5 ولتی بدون اندازه‌گیری اولیه می‌تواند باعث آسیب شود.

همیشه خروجی را پیش از اتصال بار حساس با مولتی‌متر تنظیم و بررسی کنید.

این موضوع برای تجهیزات زیر اهمیت بیشتری دارد:

• ESP32
• STM32
• Raspberry Pi
• ماژول‌های مخابراتی
• سنسورهای 1.8 یا 3.3 ولتی
• نمایشگرها
• حافظه‌ها و تراشه‌های دیجیتال
• دوربین‌ها و ماژول‌های پردازشی

اختلاف ورودی و خروجی

برای تنظیم صحیح، ولتاژ ورودی باید از ولتاژ خروجی بالاتر باشد. میزان اختلاف لازم به جریان بار و Duty Cycle مبدل وابسته است.

هنگامی که ولتاژ ورودی بسیار نزدیک خروجی باشد، مبدل ممکن است نتواند خروجی تنظیم‌شده را حفظ کند و ولتاژ خروجی کمی افت کند.

برای خروجی 12 ولت بهتر است منبع ورودی به‌اندازه کافی بالاتر از 12 ولت باشد و توان ورودی نیز برای بار موردنظر کافی باشد.

محاسبه توان ورودی

توان خروجی از رابطه زیر به دست می‌آید:

Pout = Vout × Iout

برای مثال، در خروجی 5 ولت و جریان 2 آمپر:

Pout = 5 × 2 = 10W

توان ورودی به دلیل تلفات مبدل کمی بیشتر خواهد بود. جریان ورودی نیز از روی ولتاژ ورودی، توان خروجی و راندمان تخمین زده می‌شود.

در تبدیل 12 ولت به 5 ولت، جریان ورودی معمولاً از جریان خروجی کمتر است، اما توان ورودی از توان خروجی بیشتر خواهد بود.

کاهش نویز و ریپل

برای دستیابی به خروجی تمیزتر رعایت موارد زیر توصیه می‌شود:

• سیم‌های ورودی و خروجی کوتاه باشند.
• از منبع تغذیه تثبیت‌شده استفاده شود.
• ماژول از بخش‌های RF و آنتن فاصله داشته باشد.
• مسیر زمین صحیح و کم‌امپدانس باشد.
• برای بارهای حساس از خازن اضافی استفاده شود.
• در صورت نیاز فیلتر LC یا فریت اضافه شود.
• بارهای پالسی نزدیک ماژول بای‌پس شوند.
• ماژول از ورودی‌های آنالوگ حساس فاصله داشته باشد.

افزودن خازن بدون بررسی ESR، ظرفیت و پایداری مدار توصیه نمی‌شود. برای کاربرد حساس بهتر است خروجی با اسیلوسکوپ آزمایش شود.
