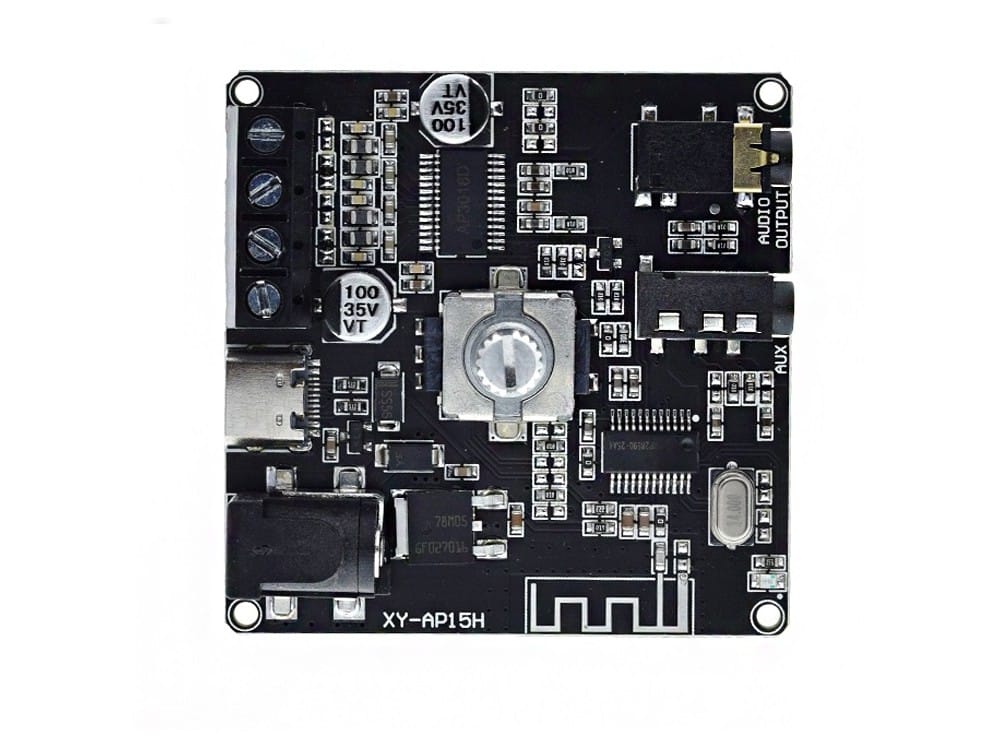

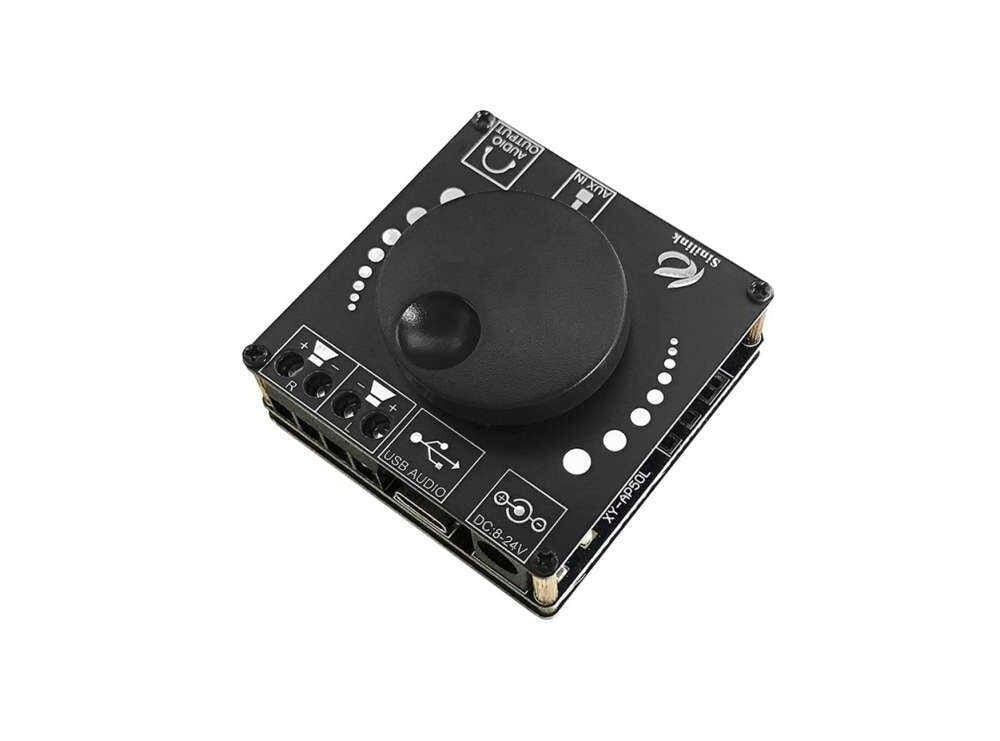

ماژول آمپلی فایر صوتی بلوتوث دار 10W/15W/20W مدل XY-AP15H

ماژول XY-AP15H یک آمپلی‌فایر دیجیتال استریو با بلوتوث نسخه 5.0 و دو خروجی مستقل چپ و راست است. توان خروجی آن با توجه به ولتاژ تغذیه و امپدانس بلندگو در محدوده 10، 15 و 20 وات برای هر کانال تغییر می‌کند.

این ماژول از ورودی‌های بلوتوث، AUX، فلش از طریق USB-C و کارت صدای USB کامپیوتر پشتیبانی می‌کند و امکان کنترل با اپلیکیشن Sinilink را دارد.

موارد استفاده

• ساخت اسپیکر بلوتوثی استریو
• راه‌اندازی بلندگوهای پسیو
• ارتقای رادیو و سیستم‌های صوتی قدیمی
• ساخت آمپلی‌فایر رومیزی
• پخش موسیقی از موبایل، AUX و فلش
• استفاده به‌عنوان کارت صدای USB کامپیوتر
• پروژه‌های صوتی و الکترونیکی

نکات استفاده

• ولتاژ تغذیه مناسب ماژول 8 تا 24 ولت DC است.
• منبع تغذیه با جریان حداقل 2 آمپر استفاده شود.
• در تغذیه 12 ولت و بلندگوی 8 اهم، توان خروجی حدود 2×10 وات است.
• در تغذیه 16 ولت و بلندگوی 8 اهم، توان خروجی حدود 2×15 وات است.
• در تغذیه 16 ولت و بلندگوی 4 اهم، توان خروجی حدود 2×20 وات است.
• منفی خروجی دو کانال به یکدیگر یا به GND متصل نشود.
• برای توان‌های بالاتر از 2×20 وات، خنک‌کننده مناسب نصب شود.
• سیم بلندگو کوتاه و با ضخامت مناسب انتخاب شود.
• برد از مودم و منابع نویز Wi-Fi فاصله داشته باشد.

مشخصات فنی

• مدل: XY-AP15H
• نوع آمپلی‌فایر: دیجیتال کلاس D
• تعداد کانال: دو کانال استریو
• توان خروجی متداول: 2×10، 2×15 یا 2×20 وات
• ولتاژ تغذیه: 8 تا 24 ولت DC
• جریان تغذیه پیشنهادی: حداقل 2 آمپر
• نسخه بلوتوث: 5.0
• ورودی صوتی: بلوتوث، AUX، USB-C و کارت صدای USB
• امپدانس بلندگو: 4 تا 16 اهم
• توان پیشنهادی بلندگو: 10 تا 30 وات
• فاصله بلوتوث: حداکثر حدود 15 متر در فضای بدون مانع
• کنترل با اپلیکیشن: Sinilink
• حفاظت اتصال معکوس: دارد
• حفاظت اتصال کوتاه و افزایش دما: دارد

توان خروجی در ولتاژهای مختلف :
10W + 10W در 12V با بلندگوی 8 اهمی
16W + 16W در 12V با بلندگوی 4 اهمی
15W + 15W در 16V با بلندگوی 8 اهمی
20W + 20W در 16V با بلندگوی 4 اهمی
20W + 20W در 20V با بلندگوی 8 اهمی
20W + 20W در 20V با بلندگوی 4 اهمی

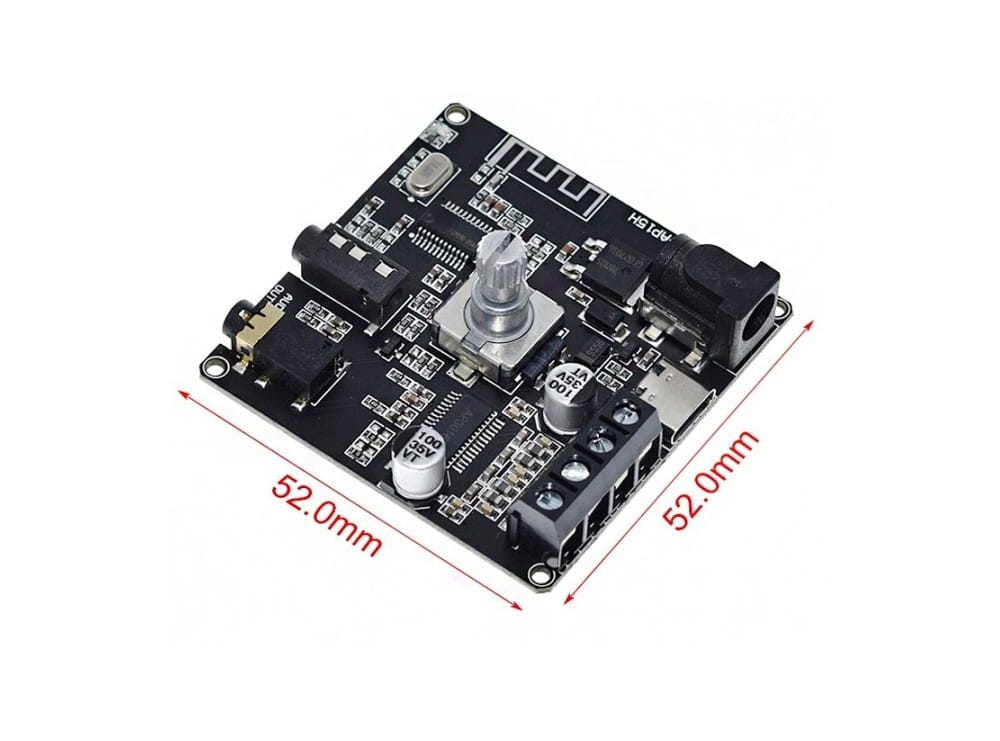

ابعاد ماژول: 52 × 52 میلی‌متر

راهنمای نصب و استفاده

انتخاب بلندگوی مناسب و اتصال آن مطابق با نقشه سیم‌کشی.
اتصال منبع تغذیه مناسب از طریق ورودی تغذیه. پس از روشن شدن، چراغ LED شروع به چشمک زدن می‌کند که نشان‌دهنده ورود ماژول به حالت جفت‌سازی (Pairing) است.
فعال‌سازی بلوتوث گوشی و جستجوی دستگاه‌های بلوتوث.
انتخاب بلوتوث با نام “XinYi” از لیست دستگاه‌های موجود.
پس از اتصال موفق، چراغ LED روشن باقی می‌ماند که نشان می‌دهد ماژول آماده پخش موسیقی است.
انتخاب موسیقی از گوشی و شروع پخش. چراغ LED به حالت چشمک‌زن آرام تغییر می‌کند.
افزایش یا کاهش حجم صدا از طریق پتانسیومتر روی ماژول.
فشردن پتانسیومتر برای پخش/توقف موسیقی.

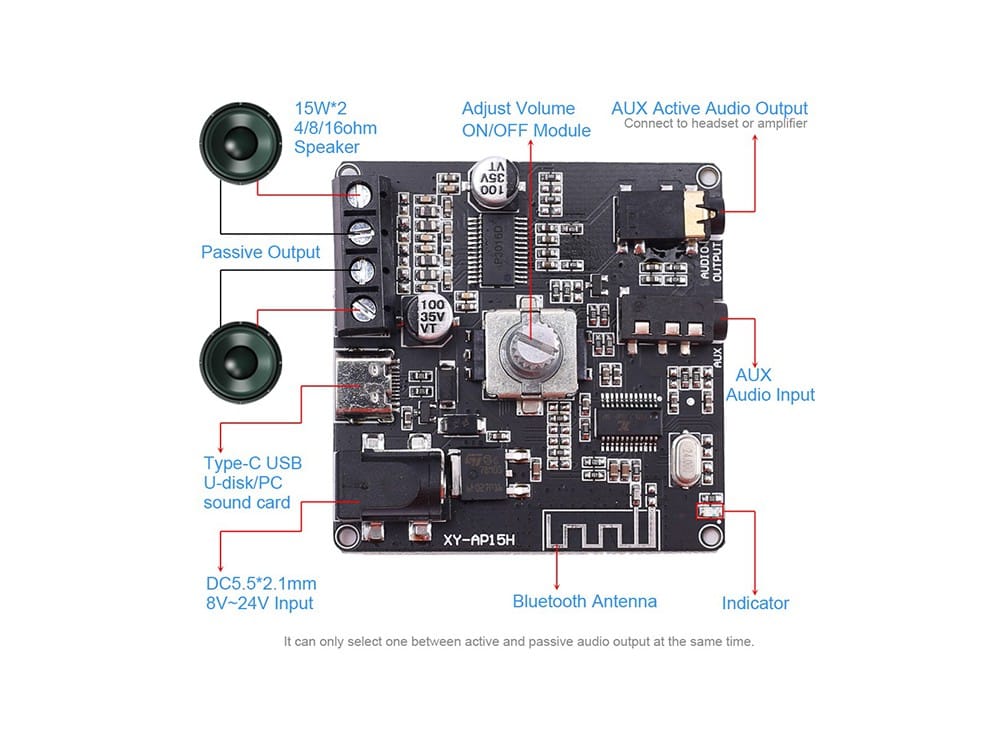

اتصال بلندگوها

• بلندگوی سمت چپ به ترمینال SPKL
• بلندگوی سمت راست به ترمینال SPKR
• مثبت و منفی هر بلندگو به خروجی همان کانال متصل شود.
• منفی دو خروجی بلندگو به یکدیگر یا به منفی تغذیه وصل نشود.

اتصال ورودی صدا

• برای بلوتوث، ماژول را روشن کرده و از موبایل به دستگاه بلوتوث متصل شوید.
• برای ورودی سیمی، کابل صدا را به جک AUX IN وصل کنید.
• درگاه USB-C برای کارت صدای کامپیوتر یا پخش فایل از حافظه USB سازگار استفاده می‌شود.
• جک Audio Output برای اتصال تجهیزات صوتی اکتیو قابل استفاده است.

عملکرد ولوم

• چرخاندن ولوم: افزایش یا کاهش صدا
• فشار کوتاه: پخش یا توقف
• فشار طولانی: روشن یا خاموش‌کردن ماژول

نکات استفاده

• برای بلندگوی 4 اهم از تغذیه بالاتر از 12 ولت استفاده نشود.
• برای بلندگوی 8 اهم حداکثر تغذیه 24 ولت است.
• سیم بلندگو کوتاه و ترجیحاً کمتر از یک متر باشد.
• هنگام استفاده مداوم با توان بالا، هیت‌سینک یا گردش هوای مناسب در نظر گرفته شود.
• ماژول از مودم و تجهیزات Wi-Fi فاصله داشته باشد تا نویز بلوتوث کاهش پیدا کند.
• برای جلوگیری از افت صدا و ریست‌شدن برد، منبع تغذیه با جریان کافی استفاده شود.
