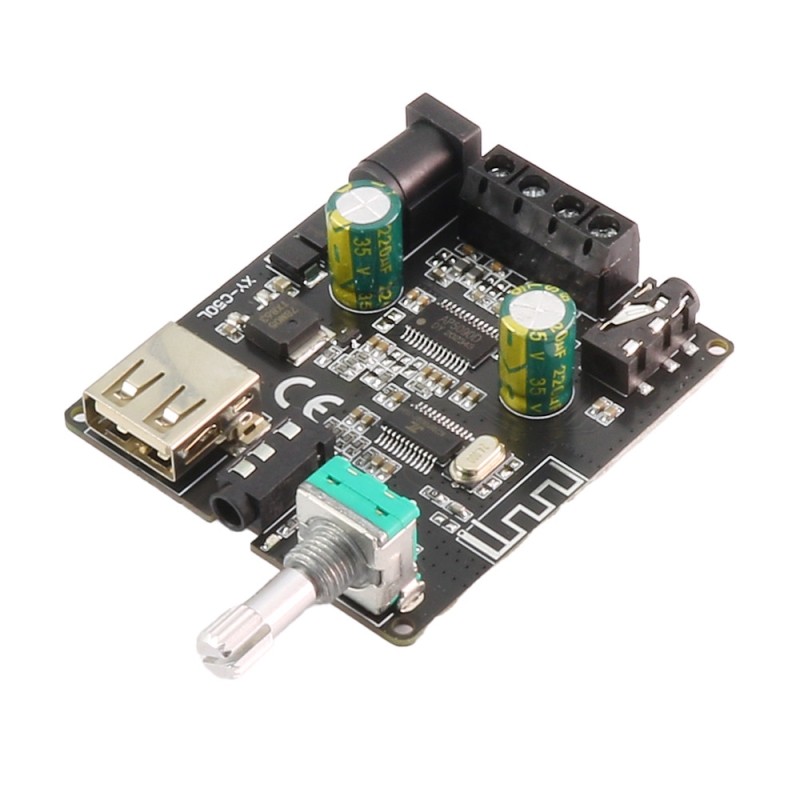

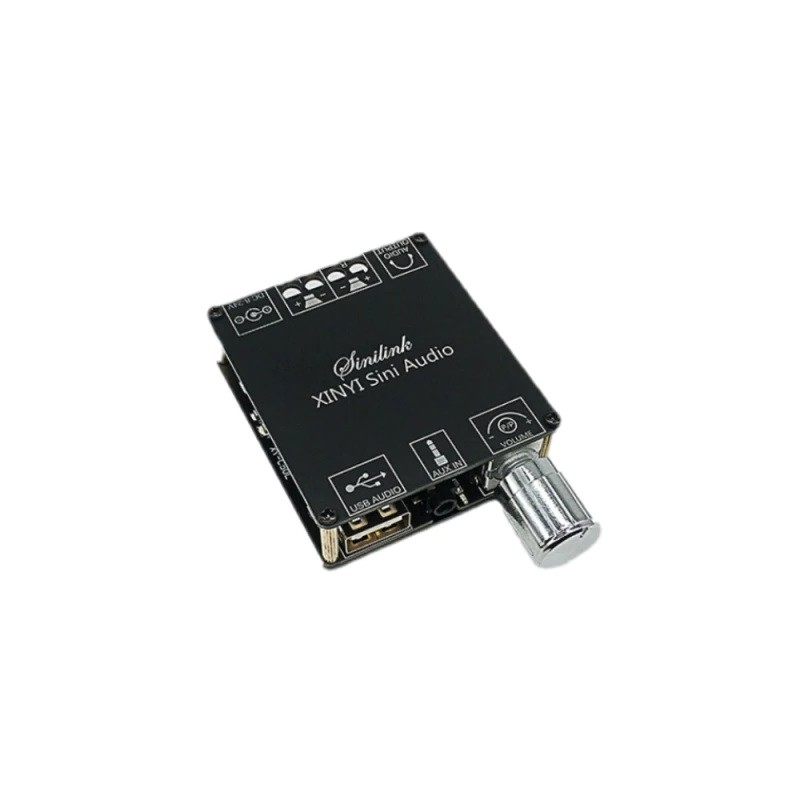

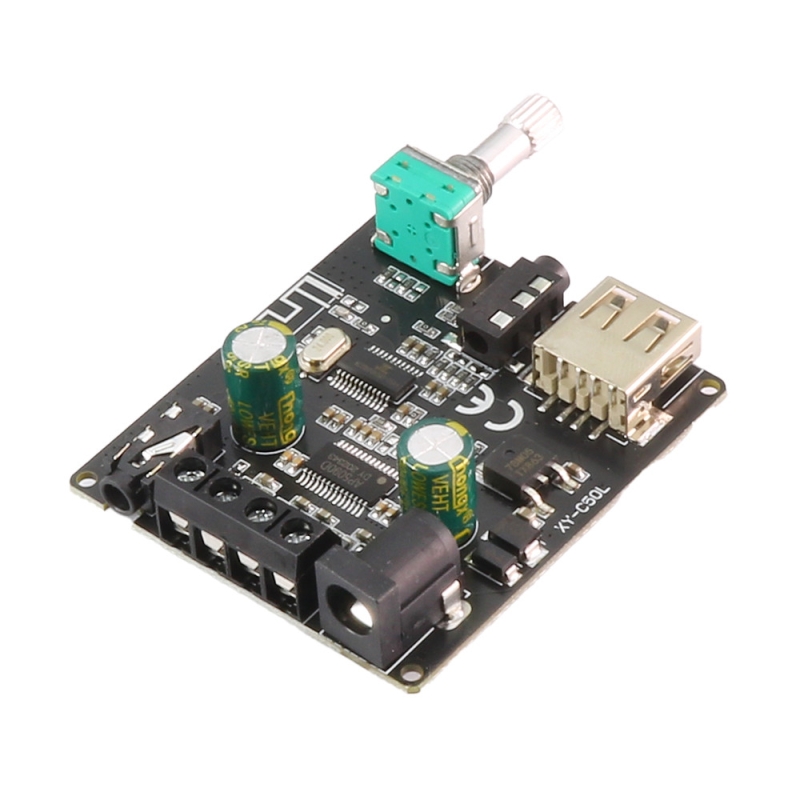

ماژول آمپلی فایر بلوتوثی با دو خروجی 50وات مدل XY-C50L

ماژول XY-C50L یک آمپلی‌فایر دیجیتال کلاس D استریو با دو خروجی حداکثر 50 وات است. این برد از بلوتوث نسخه 5.0، ورودی AUX، فلش USB و اتصال USB به کامپیوتر پشتیبانی می‌کند.

توان کامل 50 وات برای هر کانال با تغذیه حدود 24 ولت، بلندگوی 4 اهم و منبع تغذیه پرقدرت قابل دستیابی است. توان خروجی در ولتاژهای پایین‌تر کاهش پیدا می‌کند.

موارد استفاده

• ساخت اسپیکر بلوتوثی استریو
• راه‌اندازی دو بلندگوی پسیو
• ارتقای سیستم‌های صوتی قدیمی
• ساخت آمپلی‌فایر رومیزی
• سیستم صوتی خانگی و کارگاهی
• پخش موسیقی از موبایل، فلش و کامپیوتر
• پروژه‌های صوتی و DIY

نکات استفاده

• تغذیه پیشنهادی ماژول بین 8 تا 24 ولت DC است.
• برای دستیابی به توان بالا از منبع 24 ولت با جریان حداقل 5 تا 6 آمپر استفاده شود.
• بلندگوهای 4 یا 8 اهم به خروجی‌های مستقل چپ و راست متصل شوند.
• خروجی بلندگوها از نوع پل‌شده است؛ پایه‌های منفی دو کانال به یکدیگر یا به GND متصل نشوند.
• برای جلوگیری از قطع صدا، منبع تغذیه باید جریان کافی داشته باشد.
• در توان بالا، گردش هوای مناسب برای خنک‌شدن برد در نظر گرفته شود.
• فلش USB با فرمت FAT32 و ظرفیت حداکثر 32 گیگابایت استفاده شود.
• ولوم چرخشی برای تنظیم صدا و با فشردن آن برای پخش یا توقف موسیقی استفاده می‌شود.
• برد داخل محفظه فلزی بدون خارج‌کردن آنتن بلوتوث نصب نشود؛ فلز می‌تواند برد ارتباط را کاهش دهد.

مشخصات فنی

• مدل: XY-C50L
• نوع آمپلی‌فایر: دیجیتال کلاس D
• تعداد کانال: 2 کانال استریو
• حداکثر توان خروجی: 2×50 وات
• ولتاژ تغذیه پیشنهادی: 8 تا 24 ولت DC
• نسخه بلوتوث: 5.0
• ورودی صوتی: بلوتوث، AUX و USB
• قابلیت USB: پخش فلش و کارت صدای USB کامپیوتر
• امپدانس بلندگوی پیشنهادی: 4 تا 8 اهم
• فاصله ارتباط بلوتوث: حدود 15 متر در فضای بدون مانع
• کنترل صدا: ولوم انکودر چرخشی
• کنترل با اپلیکیشن: Sinilink در نسخه‌های پشتیبانی‌شده
• حفاظت‌ها: اتصال معکوس تغذیه، اتصال کوتاه و افزایش دما
• ابعاد تقریبی: 53×52×16 میلی‌متر
• امکان پخش و قطع آهنگ به وسیله روتاری موجود بر روی برد (با فشردن روتاری آهنگ پخش و یا متوقف می شود)
• امکان کنترل به آهنگ قبل و بعد را ندارد .

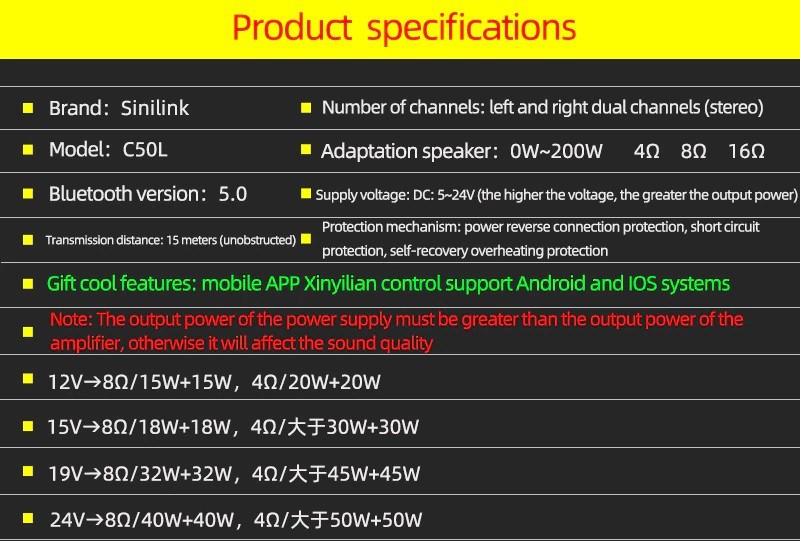

توان تقریبی هر کانال با بلندگوی 4 اهم حدود 20 وات در 12 ولت، بیشتر از 30 وات در 15 ولت، بیشتر از 45 وات در 19 ولت و حدود 50 وات در 24 ولت اعلام شده است.
