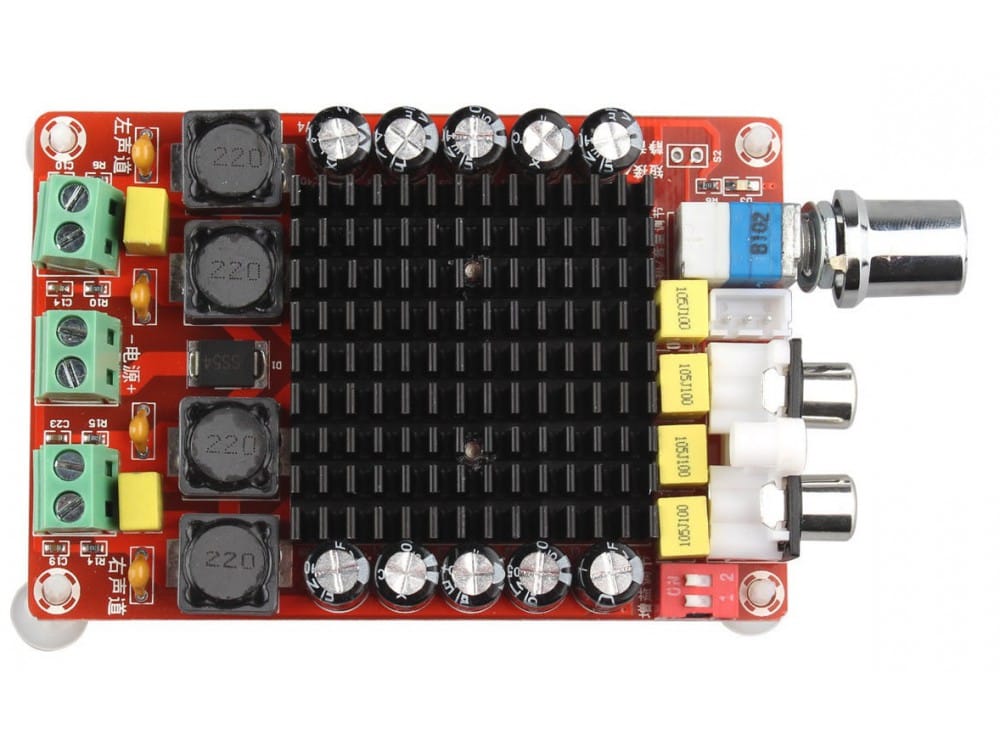

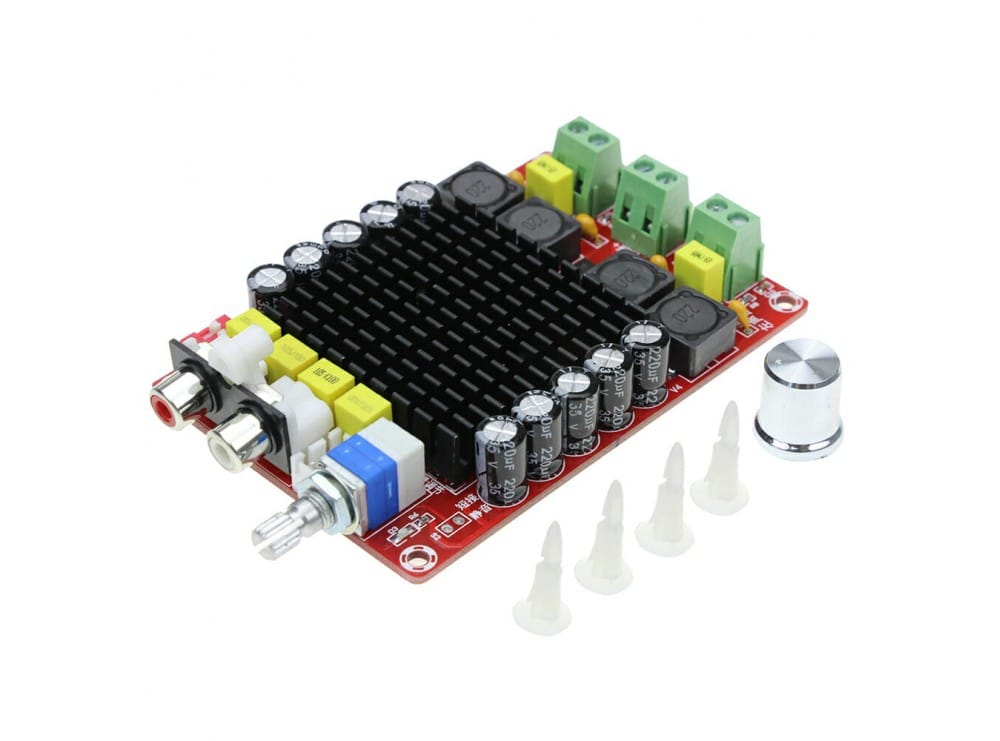

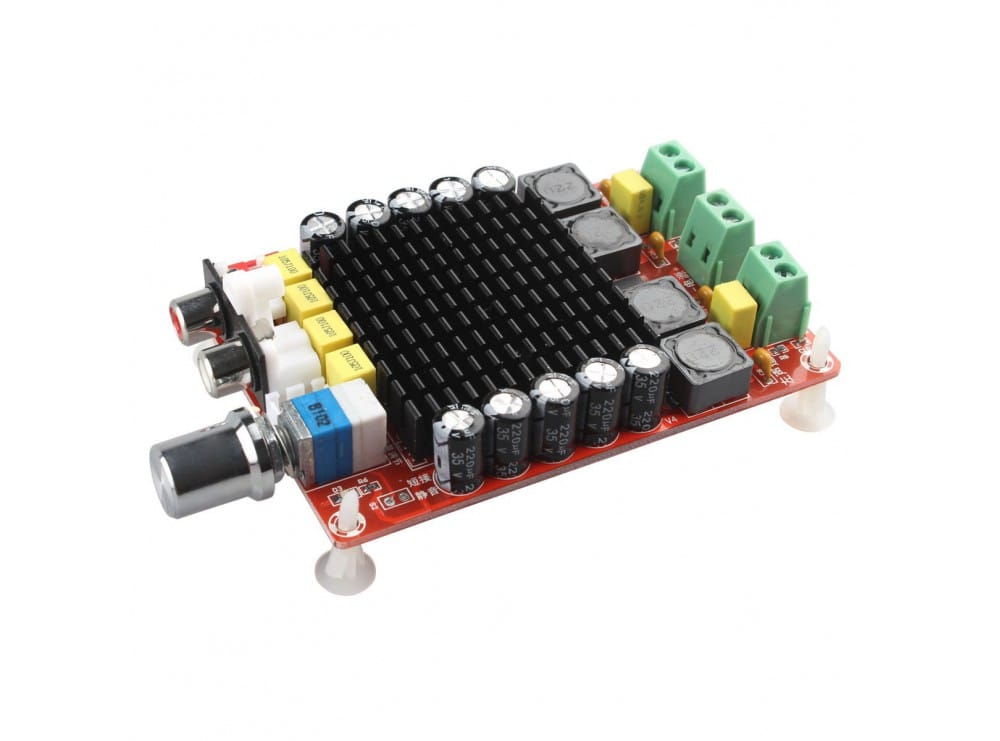

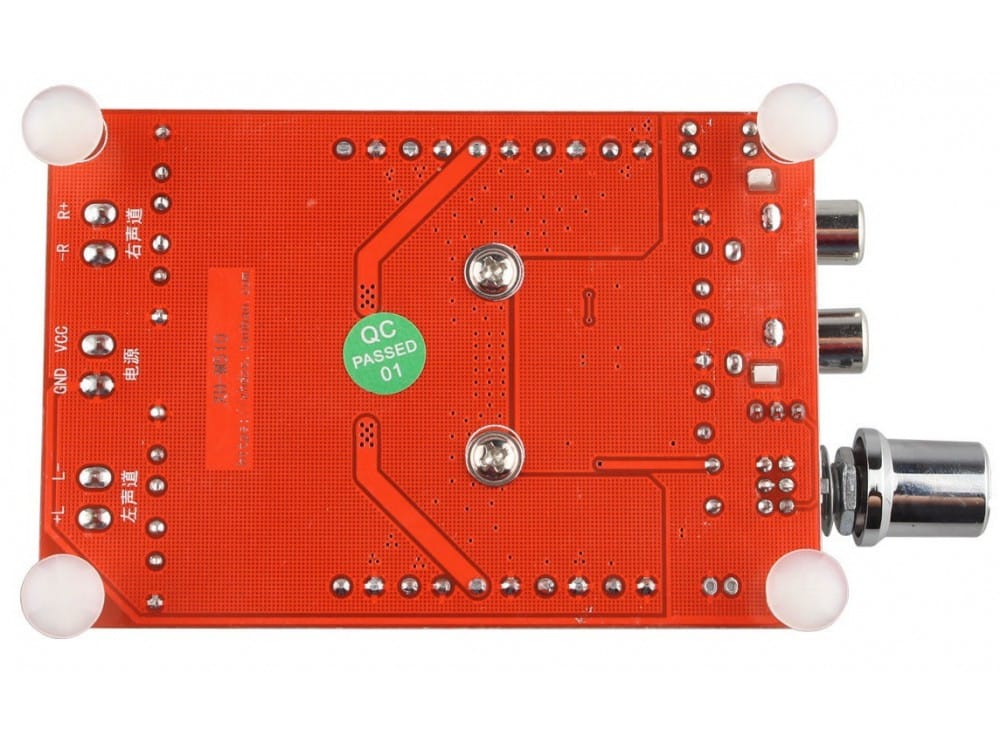

ماژول آمپلیفایر استریو XH-M510 با آیسی TDA7498 توان اسمی 2×100W
ماژول XH-M510 یک آمپلیفایر دیجیتال کلاس D دوکاناله با آیسی TDA7498 است. این برد با تغذیه 14 تا 32 ولت DC کار می‌کند و برای راه‌اندازی دو بلندگوی پسیو 4 تا 8 اهم مناسب است. توان درج‌شده 2×100 وات، حداکثر اسمی برد است و توان واقعی به ولتاژ تغذیه، امپدانس بلندگو، خنک‌کاری و اعوجاج مجاز بستگی دارد.
3 عدد در انبار
2,825,120 تومان
پرداخت اقساطی با اسنپ پی و ترب پی و دیجی پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی و یا دیجی پی را انتخاب نمایید.
3 عدد در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
ماژول XH-M510 یک آمپلیفایر دیجیتال کلاس D دوکاناله با آیسی TDA7498 است. این برد با تغذیه 14 تا 32 ولت DC کار می‌کند و برای راه‌اندازی دو بلندگوی پسیو 4 تا 8 اهم مناسب است. توان درج‌شده 2×100 وات، حداکثر اسمی برد است و توان واقعی به ولتاژ تغذیه، امپدانس بلندگو، خنک‌کاری و اعوجاج مجاز بستگی دارد.
جدول توان خروجی تقریبی
توان‌های زیر برای هر کانال و در محدوده نزدیک به کلیپ با اعوجاج حدود 10 درصد، از نمودارهای رسمی TDA7498 برآورد شده‌اند:
| ولتاژ تغذیه | بلندگوی 6 اهم | بلندگوی 8 اهم |
|---|---|---|
| 14 ولت | حدود 13 وات | حدود 10 وات |
| 18 ولت | حدود 25 وات | حدود 18 وات |
| 24 ولت | حدود 45 وات | حدود 32 وات |
| 28 ولت | حدود 62 وات | حدود 45 وات |
| 32 ولت | حدود 82 وات | حدود 61 وات |
آیسی TDA7498 در شرایط آزمایشگاهی با تغذیه 36 ولت و بار 6 اهم، توان 2×100 وات را با اعوجاج 10 درصد ارائه می‌دهد؛ اما حداکثر ولتاژ اعلام‌شده برای برد XH-M510 معمولاً 32 ولت است.
منبع تغذیه پیشنهادی
- استفاده معمولی: 18V 4A
- توان متوسط: 24V 5A تا 6A
- توان بالا با بلندگوی 8 اهم: 32V 5A
- توان بالا با بلندگوی 6 اهم: 32V 7A تا 8A
منبع تغذیه باید رگوله‌شده و دارای جریان لحظه‌ای کافی باشد؛ در غیر این صورت صدا در ولوم بالا قطع یا دچار اعوجاج می‌شود.
موارد استفاده
- ساخت آمپلیفایر استریو پرقدرت
- ساخت اسپیکر اکتیو
- راه‌اندازی دو بلندگوی پسیو
- سیستم صوتی خانگی و کارگاهی
- آمپلیفایر تلویزیون و کامپیوتر
- ارتقای سیستم‌های صوتی قدیمی
- پروژه‌های صوتی DIY
راهنمای نصب و اتصال
اتصال تغذیه
- مثبت منبع DC به ترمینال VCC یا DC+
- منفی منبع به ترمینال GND یا DC-
- ولتاژ تغذیه بین 14 تا 32 ولت DC باشد.
اتصال ورودی صدا
- کانال چپ به IN-L
- کانال راست به IN-R
- زمین ورودی به GND
- برای کاهش نویز از کابل صوتی شیلددار استفاده شود.
اتصال بلندگو
- بلندگوی چپ به L+ و L-
- بلندگوی راست به R+ و R-
- منفی دو خروجی بلندگو به یکدیگر یا به GND متصل نشود؛ خروجی‌های TDA7498 از نوع BTL هستند.
نکات استفاده
- برای استفاده طولانی در توان بالا، گردش هوای مناسب برای هیت‌سینک فراهم شود.
- بلندگوهای 6 یا 8 اهم برای کار در ولتاژهای بالا مناسب‌تر هستند.
- بلندگوی 4 اهم در ولتاژ بالا می‌تواند باعث افزایش جریان و دمای برد شود.
- ابتدا ولوم منبع صوتی کم باشد و سپس به‌تدریج افزایش داده شود.
- از اتصال یا جداکردن بلندگو هنگام روشن‌بودن برد خودداری شود.
- سیم تغذیه و بلندگو کوتاه و با ضخامت مناسب انتخاب شود.
مشخصات فنی
- مدل: XH-M510
- آیسی اصلی: TDA7498
- نوع آمپلیفایر: کلاس D
- تعداد کانال: دو کانال استریو
- توان اسمی: 2×100 وات
- ولتاژ تغذیه برد: 14 تا 32 ولت DC
- امپدانس خروجی اعلام‌شده: 4 تا 8 اهم
- امپدانس پیشنهادی در توان بالا: 6 تا 8 اهم
- فرکانس سوئیچینگ: حدود 360 کیلوهرتز
- ورودی صوتی: آنالوگ استریو
- راندمان آیسی: تا حدود 90 درصد
- حفاظت اتصال کوتاه: دارد
- حفاظت حرارتی: دارد
- قابلیت Mute و Standby: دارد
- ابعاد تقریبی: 94×62×25 میلی‌متر
