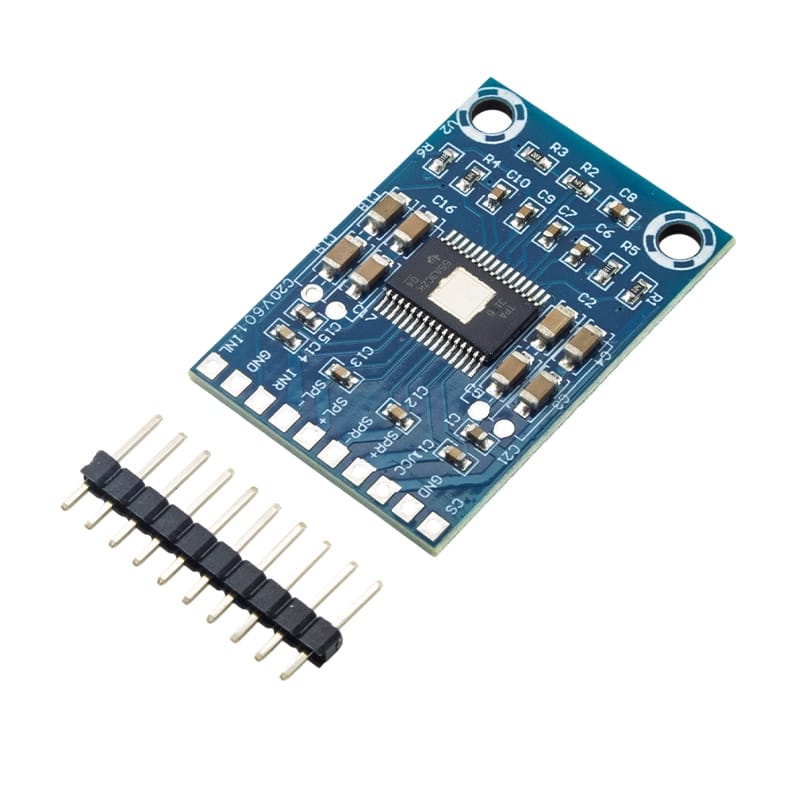

ماژول آمپلیفایر استریو XH-M562 کلاس D با آیسی TPA3116D2 توان 2×50W
14 در انبار
۲۷۲,۱۷۰ تومان
پرداخت اقساطی با اسنپ پی و ترب پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی را انتخاب نمایید.
14 در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
ماژول XH-M562 یک آمپلیفایر دیجیتال کلاس D دوکاناله بر پایه آیسی TPA3116D2 است. این برد با تغذیه 12 تا 24 ولت DC کار میکند و برای راهاندازی دو بلندگوی پسیو 4 یا 8 اهم مناسب است.
حداکثر توان تبلیغاتی 50 وات برای هر کانال با بلندگوی 4 اهم و تغذیه حدود 21 تا 24 ولت به دست میآید. آیسی TPA3116D2 طبق دیتاشیت در ولتاژ 21 ولت و بار 4 اهم، توان 2×50 وات را در آستانه اعوجاج 10 درصد ارائه میدهد.
توان خروجی در ولتاژهای مختلف
مقادیر زیر توان تقریبی هر کانال براساس منحنیهای رسمی TPA3116D2 هستند:
| تغذیه | بلندگوی 4 اهم با اعوجاج 1٪ | حداکثر با اعوجاج 10٪ |
|---|---|---|
| 12V | حدود 15W | حدود 18W |
| 16V | حدود 25W | حدود 30W |
| 18V | حدود 32W | حدود 38W |
| 21V | حدود 42W | حدود 50W |
| 24V | روی این برد حداکثر 50W پیشنهاد میشود | نزدیک محدوده کلیپ |
| تغذیه | بلندگوی 8 اهم با اعوجاج 1٪ | حداکثر با اعوجاج 10٪ |
| 12V | حدود 8W | حدود 10W |
| 16V | حدود 14W | حدود 18W |
| 20V | حدود 23W | حدود 28W |
| 24V | حدود 33W | حدود 41W |
توان واقعی به کیفیت منبع تغذیه، خنککاری، بلندگو، سطح سیگنال ورودی و نسخه برد بستگی دارد. مقادیر جدول از نمودار توان خروجی آیسی در بارهای 4 و 8 اهم استخراج شدهاند.
منبع تغذیه پیشنهادی
- استفاده معمولی با بلندگوی 8 اهم: آداپتور 12V 3A
- توان متوسط با بلندگوی 4 اهم: آداپتور 16V 4A
- توان بالا با بلندگوی 4 اهم: منبع 21V یا 24V با جریان 5 تا 6 آمپر
- برای کاهش نویز، از منبع تغذیه رگولهشده و باکیفیت استفاده شود.
این پیشنهادها براساس توان خروجی و راندمان بیشتر از 90 درصد آیسی محاسبه شدهاند؛ جریان لحظهای منبع باید حاشیه کافی داشته باشد.
موارد استفاده
- ساخت آمپلیفایر استریو رومیزی
- ساخت اسپیکر اکتیو
- راهاندازی دو بلندگوی پسیو
- ارتقای سیستمهای صوتی قدیمی
- آمپلیفایر تلویزیون و کامپیوتر
- پروژههای صوتی DIY
- سیستم صوتی خانگی و کارگاهی
راهنمای نصب و اتصال
اتصال تغذیه
- مثبت منبع DC به پایه VCC
- منفی منبع به پایه GND
- ولتاژ ورودی مجاز برد: 12 تا 24 ولت DC
اتصال ورودی صدا
- کانال چپ صدا به INL
- کانال راست صدا به INR
- زمین ورودی صدا به GND
- برای کاهش نویز از کابل صوتی شیلددار استفاده شود.
اتصال بلندگوها
- بلندگوی چپ به پایههای SPL+ و SPL-
- بلندگوی راست به پایههای SPR+ و SPR-
- بلندگوهای 4 تا 8 اهم قابل استفاده هستند.
خروجیهای این آمپلیفایر از نوع BTL هستند؛ بنابراین پایههای منفی بلندگوها نباید به GND یا به یکدیگر متصل شوند. هر بلندگو باید مستقیماً میان مثبت و منفی همان کانال قرار گیرد.
نکات استفاده
- تمام اتصالات قبل از روشنکردن منبع تغذیه انجام شوند.
- برای رسیدن به توان 2×50 وات از دو بلندگوی 4 اهم با توان واقعی حداقل 50 وات استفاده شود.
- در توان بالا، هیتسینک آیسی و گردش هوای مناسب ضروری است.
- صدای ورودی ابتدا کم باشد و بهتدریج افزایش پیدا کند.
- اتصال کوتاه خروجی بلندگو میتواند مدار حفاظتی را فعال کند.
- نسخههای XH-M562 ممکن است با پتانسیومتر یا بدون پتانسیومتر عرضه شوند؛ در نسخه بدون ولوم، صدا از منبع صوتی کنترل میشود.
مشخصات فنی
- مدل: XH-M562
- آیسی اصلی: TPA3116D2
- نوع آمپلیفایر: دیجیتال کلاس D
- تعداد کانال: 2 کانال استریو
- حداکثر توان خروجی: 2×50 وات
- ولتاژ تغذیه برد: 12 تا 24 ولت DC
- امپدانس بلندگو: 4 تا 8 اهم
- ورودی صوتی: آنالوگ استریو
- راندمان آیسی: بیشتر از 90 درصد
- حالت خروجی: BTL
- حفاظتها: اضافهدما، اتصال کوتاه، افت یا افزایش ولتاژ و تشخیص DC
- ابعاد تقریبی برد: 37.2×25.6 میلیمتر
