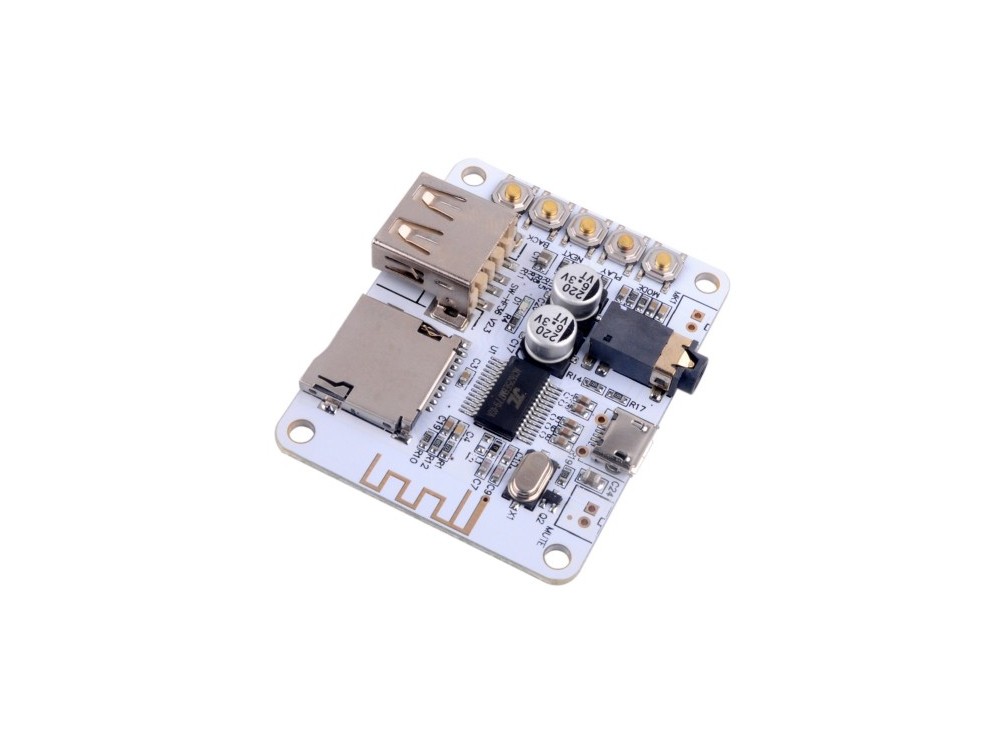

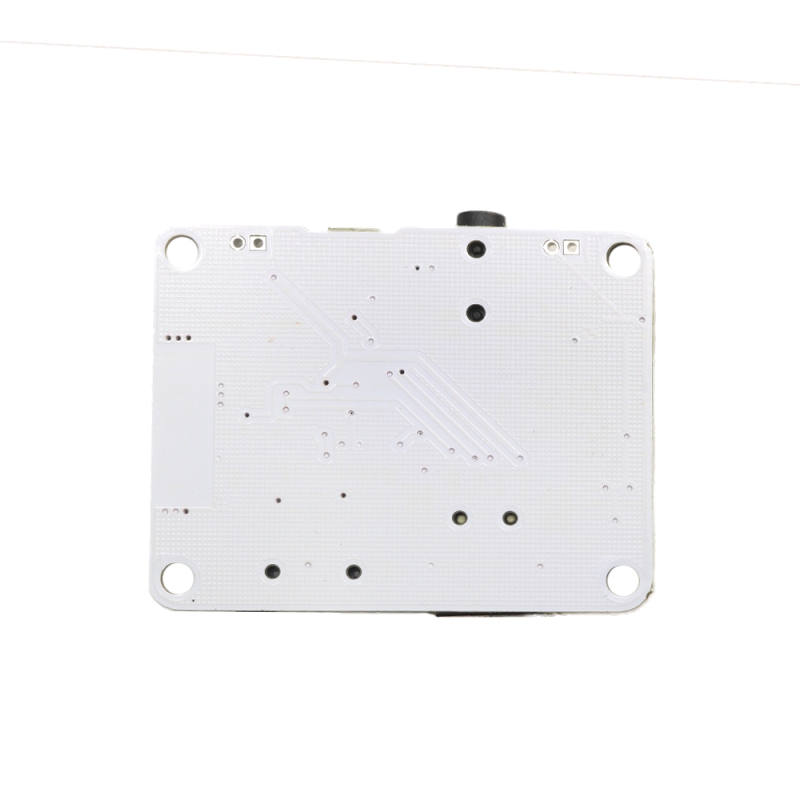

ماژول TEL0108 یک برد گیرنده و پخشکننده صوتی چندمنظوره است که برای افزودن قابلیت پخش موسیقی بیسیم و حافظهمحور به سیستمهای صوتی طراحی شده است.
این ماژول میتواند موسیقی را از سه منبع مختلف دریافت و پخش کند:
- اتصال بیسیم بلوتوث
- فلش مموری USB
- کارت حافظه Micro SD یا TF
ترکیب این سه ورودی باعث میشود TEL0108 برای ساخت اسپیکر بلوتوثی، ارتقای سیستمهای صوتی قدیمی، پروژههای صوتی خودرو و پخشکنندههای مستقل مناسب باشد.
پخش بیسیم موسیقی از طریق بلوتوث
این ماژول از ارتباط صوتی بلوتوث پشتیبانی میکند و میتوان گوشی هوشمند، تبلت، لپتاپ یا سایر دستگاههای دارای بلوتوث را به آن متصل کرد.
پس از قراردادن برد در حالت Bluetooth، کافی است نام دستگاه در تنظیمات بلوتوث گوشی جستوجو و انتخاب شود. نام پیشفرض اتصال در مستندات این ماژول «Xpecial Audio» ذکر شده است.
پس از اتصال، صدای موسیقی در خروجی 3.5 میلیمتری ماژول در دسترس خواهد بود و میتوان کنترل پخش، توقف، تغییر آهنگ و میزان صدا را از طریق کلیدهای روی برد انجام داد.
پخش موسیقی از فلش USB
TEL0108 دارای درگاه USB Type-A برای اتصال فلش مموری است. پس از قراردادن فایلهای صوتی پشتیبانیشده روی فلش و اتصال آن به برد، میتوان حالت USB را انتخاب و آهنگها را پخش کرد.
درگاه USB Type-A روی این ماژول برای خواندن حافظه فلش استفاده میشود و با ورودی Micro USB مخصوص تغذیه برد تفاوت دارد.

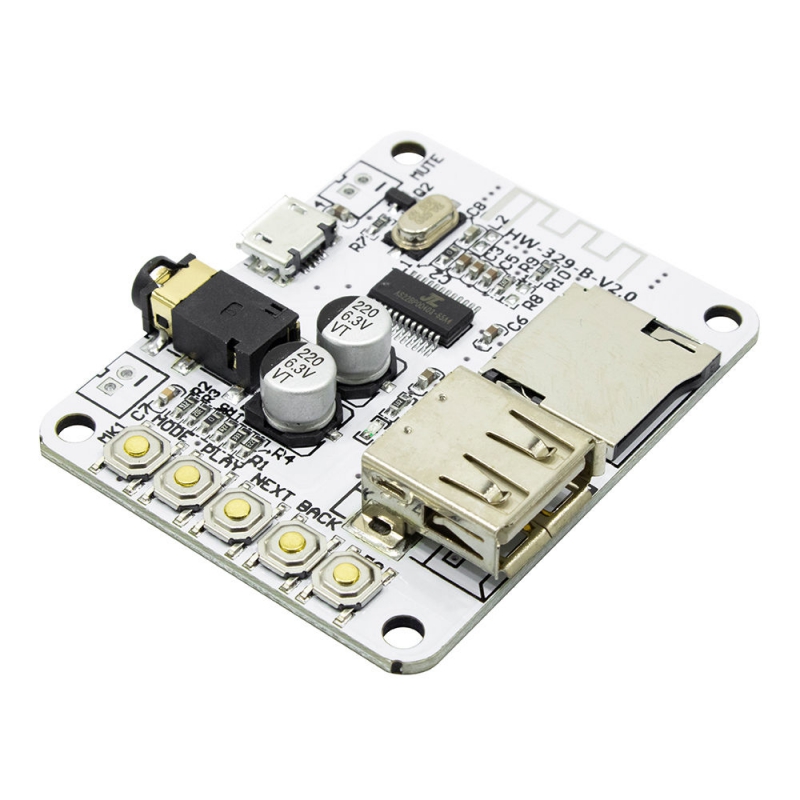

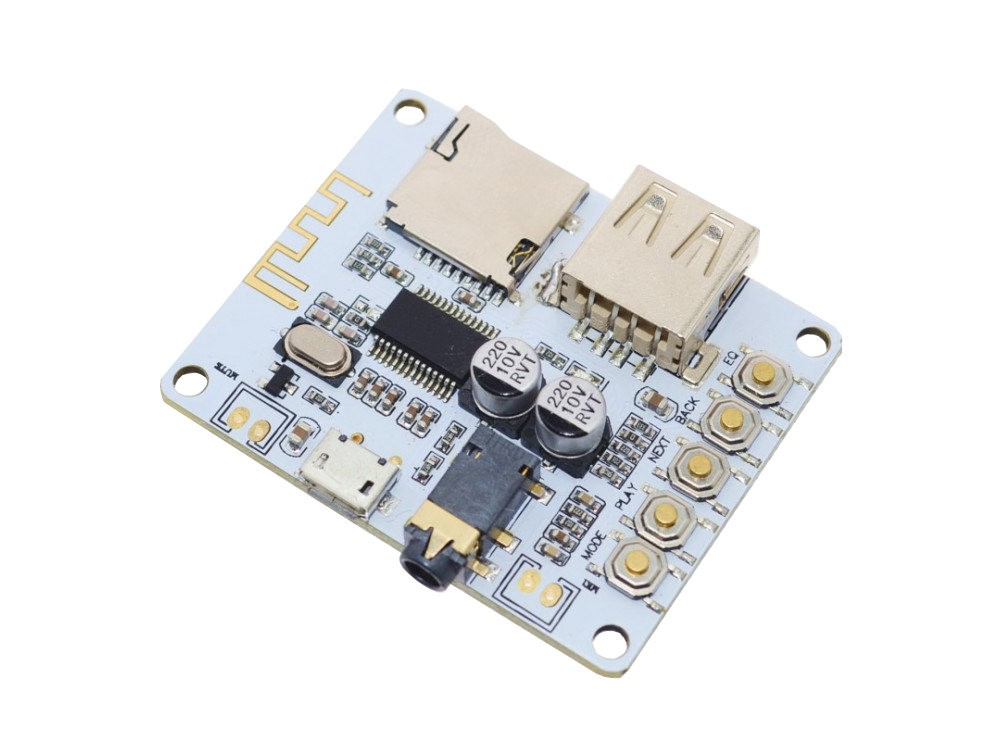

کلیدهای روی برد امکان اجرای عملکردهای زیر را فراهم میکنند:
- پخش و توقف آهنگ
- رفتن به آهنگ بعدی
- بازگشت به آهنگ قبلی
- افزایش صدا
- کاهش صدا
- تغییر حالت ورودی
- انتخاب تنظیم اکولایزر
پخش فایل صوتی از کارت Micro SD
این ماژول دارای شیار کارت حافظه TF است که همان کارت Micro SD محسوب میشود. طبق مشخصات سازنده، ظرفیت پشتیبانیشده برای کارت حافظه در این مدل حداکثر 16 گیگابایت است.
با ذخیره فایلهای صوتی سازگار روی کارت حافظه، میتوان از TEL0108 بهعنوان یک پخشکننده مستقل استفاده کرد. در این حالت برای پخش موسیقی نیازی به اتصال دائمی گوشی یا کامپیوتر وجود ندارد.
برای عملکرد پایدار بهتر است کارت حافظه با یک فایلسیستم متداول و سازگار فرمت شده و فایلهای صوتی سالم و بدون رمزگذاری روی آن ذخیره شوند.
پشتیبانی از فرمتهای صوتی مختلف
ماژول TEL0108 از فرمتهای صوتی زیر پشتیبانی میکند:
- MP3
- WMA
- WAV
- FLAC
پشتیبانی از FLAC امکان پخش فایلهای صوتی فشرده بدون افت کیفیت را فراهم میکند. سازگاری نهایی بعضی فایلها ممکن است به نرخ نمونهبرداری، بیتریت، نوع کدگذاری و ساختار فایل وابسته باشد.
خروجی صوتی جک 3.5 میلیمتری
خروجی صدای ماژول از طریق جک استاندارد 3.5 میلیمتری در دسترس است. این خروجی را میتوان به تجهیزات زیر متصل کرد:
- هدفون
- ورودی AUX ضبط خودرو
- اسپیکر اکتیو
- آمپلیفایر صوتی
- ورودی سیستم صوتی خانگی
- برد تقویتکننده صدا
طبق توضیحات سازنده، خروجی پیشتقویتشده ماژول قابلیت راهاندازی هدفون یا یک بلندگوی کوچک 3 وات را دارد. برای دستیابی به صدای بلندتر، کیفیت بهتر یا راهاندازی بلندگوهای پرقدرت، استفاده از یک آمپلیفایر فعال جداگانه توصیه میشود.
آیا این ماژول آمپلیفایر قدرت دارد؟
TEL0108 در درجه اول یک ماژول گیرنده و دیکودر صوتی است. اگرچه سازنده امکان اتصال هدفون یا بلندگوی کوچک را ذکر کرده است، برای راهاندازی بلندگوهای بزرگ یا چند بلندگو بهتر است خروجی آن به ورودی یک ماژول آمپلیفایر متصل شود.
برای انتخاب آمپلیفایر باید موارد زیر بررسی شوند:
- امپدانس بلندگو
- توان بلندگو
- ولتاژ تغذیه آمپلیفایر
- تعداد کانالهای موردنیاز
- سطح سیگنال ورودی
- نیاز به صدای مونو یا استریو
- شرایط دفع حرارت
اتصال مستقیم بلندگوی پرمصرف ممکن است باعث افت صدا، اعوجاج یا عملکرد نامناسب ماژول شود.
تغذیه 5 ولت از طریق Micro USB
ولتاژ موردنیاز TEL0108 برابر با 5 ولت DC است و در حالت معمول از طریق درگاه Micro USB تأمین میشود. درگاه Micro USB این برد تنها برای تغذیه در نظر گرفته شده و برای انتقال فایل یا اتصال حافظه USB استفاده نمیشود.
برای تغذیه میتوان از منابع زیر استفاده کرد:
- شارژر USB پنج ولت
- پاوربانک
- پورت USB کامپیوتر
- منبع تغذیه تثبیتشده 5 ولت
- مبدل کاهنده ولتاژ با خروجی 5 ولت
استفاده از منبع تغذیه پایدار و کمنویز در کیفیت صدای خروجی تأثیر دارد. منبع تغذیه نامناسب ممکن است باعث ایجاد نویز، قطعووصل بلوتوث یا ریستشدن ماژول شود.
کلید انتخاب حالت Mode
کلید Mode برای تغییر منبع پخش استفاده میشود. با فشردن این کلید میتوان بین حالتهای زیر جابهجا شد:
- Bluetooth
- USB
- TF Card یا Micro SD
هنگام اتصال فلش یا کارت حافظه ممکن است ماژول بهطور خودکار منبع جدید را تشخیص دهد. رفتار دقیق انتخاب منبع میتواند براساس نسخه سختافزاری یا Firmware برد متفاوت باشد.
کلید Play و Pause
کلید Play برای شروع یا توقف موقت پخش آهنگ استفاده میشود. این کلید هنگام پخش از بلوتوث، فلش یا کارت حافظه کاربرد دارد.
در حالت بلوتوث، عملکرد کنترل از راه دور به پشتیبانی گوشی و نرمافزار پخشکننده نیز وابسته است.
کنترل آهنگ و میزان صدا
کلیدهای Next و Back دارای دو عملکرد هستند:
- فشار کوتاه Next: پخش آهنگ بعدی
- نگهداشتن Next: افزایش صدا
- فشار کوتاه Back: پخش آهنگ قبلی
- نگهداشتن Back: کاهش صدا
این ساختار امکان کنترل آهنگ و حجم صدا را بدون افزودن کلید خارجی فراهم میکند.
اکولایزر داخلی
ماژول TEL0108 دارای کلید EQ برای تغییر تنظیمات اکولایزر است. با استفاده از این کلید میتوان میان حالتهای صوتی از پیش تعریفشده جابهجا شد.
نوع و تعداد حالتهای اکولایزر ممکن است در نسخههای مختلف برد متفاوت باشد. تأثیر اکولایزر نیز به فایل صوتی، آمپلیفایر، بلندگو و محفظه صوتی بستگی خواهد داشت.
مناسب برای ساخت اسپیکر بلوتوثی
یکی از کاربردهای اصلی TEL0108، تبدیل یک اسپیکر یا سیستم صوتی قدیمی به پخشکننده بلوتوثی است.
برای ساخت یک سیستم کامل معمولاً به تجهیزات زیر نیاز خواهد بود:
- ماژول TEL0108
- منبع تغذیه 5 ولت پایدار
- آمپلیفایر صوتی متناسب با بلندگو
- یک یا دو بلندگو
- کلید روشن و خاموش
- سیم و کانکتور
- جعبه یا محفظه مناسب
خروجی 3.5 میلیمتری TEL0108 به ورودی آمپلیفایر متصل شده و بلندگوها نیز به خروجی تقویتشده آمپلیفایر وصل میشوند.
استفاده در سیستم صوتی خودرو
از این ماژول میتوان برای اضافهکردن بلوتوث و پخش فایل از USB یا Micro SD به سیستمهای صوتی دارای ورودی AUX استفاده کرد.
برای استفاده در خودرو باید ولتاژ 12 تا 14.4 ولت خودرو ابتدا توسط یک مبدل کاهنده مناسب به 5 ولت تثبیتشده تبدیل شود. اتصال مستقیم برق خودرو به ورودی 5 ولت ماژول باعث آسیبدیدن برد خواهد شد.
همچنین استفاده از مبدل کاهنده کمنویز و رعایت اتصال صحیح زمین برای جلوگیری از صدای هوم یا نویز موتور خودرو اهمیت دارد.
کاربردهای ماژول TEL0108
این ماژول در پروژههای مختلف صوتی قابل استفاده است، از جمله:
- ساخت اسپیکر بلوتوثی
- ارتقای سیستمهای صوتی قدیمی
- افزودن بلوتوث به ضبط خودرو
- ساخت پخشکننده موسیقی مستقل
- پخش آهنگ از فلش مموری
- پخش موسیقی از کارت Micro SD
- ساخت سیستم صوتی قابلحمل
- افزودن ورودی بیسیم به آمپلیفایر
- تجهیزات صوتی دستساز
- پروژههای آموزشی الکترونیک
- ساخت جعبه موسیقی
- تعمیر یا بازطراحی اسپیکر
- سیستم پخش موسیقی فروشگاهی
- تجهیزات تبلیغاتی صوتی
- پروژههای صوتی DIY
