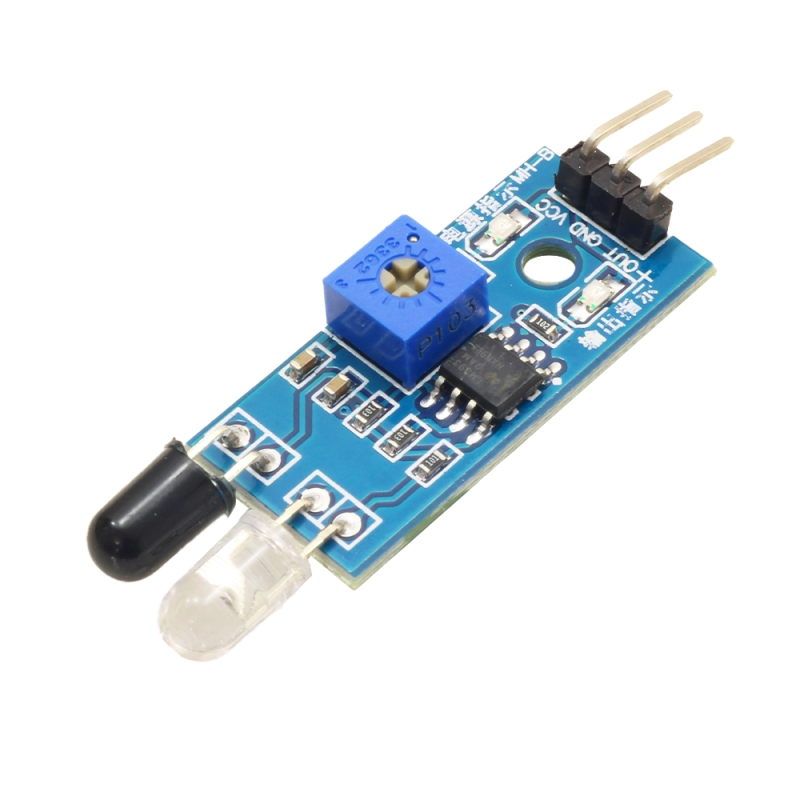

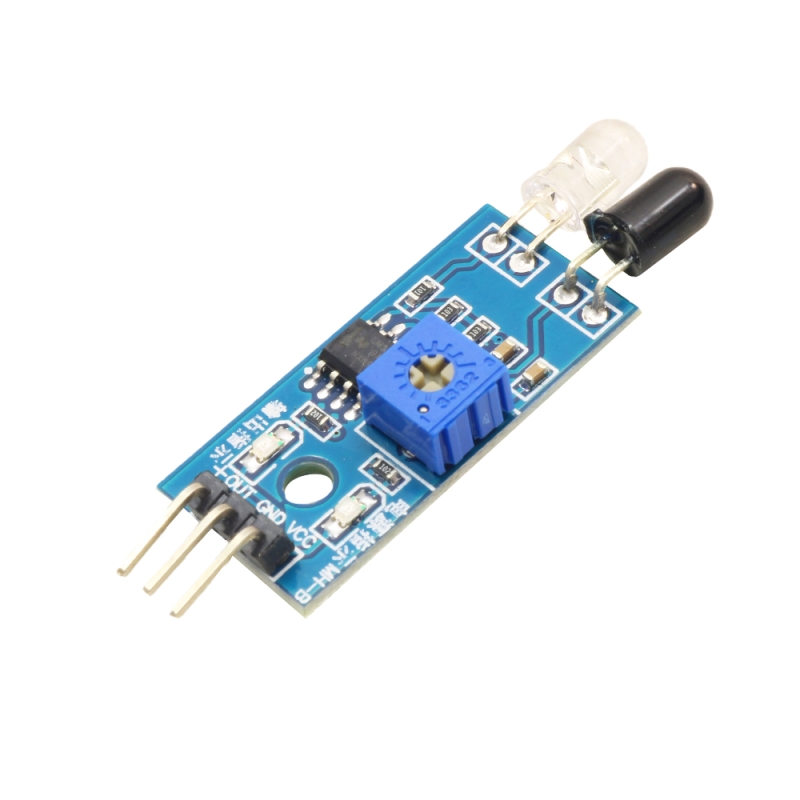

معرفی ماژول مادون قرمز FC-51
ماژول فرستنده و گیرنده مادون قرمز IR مدل FC-51 یک حسگر کاربردی برای تشخیص حضور مانع و اجسام نزدیک است. این ماژول از یک دیود فرستنده مادون قرمز و یک گیرنده IR برای تشخیص نور بازتابشده از سطح اجسام استفاده میکند.
فرستنده ماژول، نور مادون قرمز نامرئی را به سمت محیط ارسال میکند. هنگامی که جسمی مقابل سنسور قرار بگیرد، بخشی از نور به سمت گیرنده بازتاب داده میشود. مدار مقایسهکننده روی برد، میزان سیگنال دریافتی را با آستانه تنظیمشده مقایسه کرده و نتیجه را بهصورت یک خروجی دیجیتال در اختیار میکروکنترلر قرار میدهد.
این ماژول به دلیل راهاندازی ساده، ابعاد کوچک و خروجی دیجیتال مستقیم، انتخاب مناسبی برای رباتهای متحرک، سیستمهای شمارش، تجهیزات اتوماسیون و پروژههای مبتنی بر میکروکنترلر است.
تشخیص مانع با خروجی دیجیتال
ماژول FC-51 دارای یک خروجی دیجیتال با دو وضعیت منطقی است. در نسخههای متداول، هنگام تشخیص مانع، پایه OUT در وضعیت LOW و هنگامی که مانعی شناسایی نشده باشد، در وضعیت HIGH قرار میگیرد.
به همین دلیل، برای خواندن وضعیت سنسور نیازی به مبدل آنالوگ به دیجیتال وجود ندارد و میتوان خروجی آن را مستقیماً به یکی از ورودیهای دیجیتال میکروکنترلر متصل کرد.
این ویژگی استفاده از ماژول را در سیستمهایی که تنها به تشخیص وجود یا نبود مانع نیاز دارند، ساده میکند.
قابلیت تنظیم فاصله و حساسیت
روی ماژول FC-51 یک پتانسیومتر نصب شده است که بهوسیله آن میتوان آستانه تشخیص سنسور را تنظیم کرد. با چرخاندن پتانسیومتر، حساسیت گیرنده و فاصلهای که در آن خروجی ماژول تغییر میکند، قابل تنظیم خواهد بود.
محدوده تشخیص نسخههای رایج این ماژول معمولاً حدود 2 تا 30 سانتیمتر اعلام میشود. این مقدار یک محدوده تقریبی است و نباید بهعنوان اندازهگیری دقیق فاصله در نظر گرفته شود.
عوامل زیر میتوانند روی عملکرد سنسور اثر بگذارند:
- رنگ سطح جسم
- میزان براق یا ماتبودن سطح
- زاویه قرارگیری جسم
- نور مستقیم خورشید
- منابع نوری دارای مادون قرمز
- گردوغبار یا آلودگی سطح سنسور
- ولتاژ تغذیه
- تنظیم پتانسیومتر
سطوح روشن و براق معمولاً نور بیشتری بازتاب میدهند و ممکن است از فاصله بیشتری تشخیص داده شوند. اجسام تیره یا مات نیز ممکن است تنها در فاصله نزدیکتر قابل شناسایی باشند.
مجهز به مقایسهکننده LM393
در مدار این ماژول از مقایسهکننده LM393 استفاده شده است. این قطعه سیگنال گیرنده مادون قرمز را با مقدار مرجع تعیینشده توسط پتانسیومتر مقایسه کرده و یک خروجی دیجیتال پایدار ایجاد میکند.
استفاده از مقایسهکننده باعث میشود میکروکنترلر بتواند بدون پردازش پیچیده سیگنال آنالوگ، وضعیت تشخیص مانع را دریافت کند. البته در محیطهای صنعتی یا دارای نویز بالا، رعایت اصول تغذیه، اتصال زمین، کابلکشی و فیلترکردن نرمافزاری همچنان توصیه میشود.
نشانگرهای LED روی ماژول
نسخههای متداول ماژول FC-51 دارای دو نشانگر LED هستند:
- LED تغذیه برای نمایش روشنبودن ماژول
- LED وضعیت برای نمایش تشخیص مانع
وجود LED وضعیت، تنظیم اولیه پتانسیومتر را آسانتر میکند. کاربر میتواند بدون اجرای برنامه میکروکنترلر، جسم موردنظر را در فاصله مشخص قرار دهد و حساسیت سنسور را تا تغییر وضعیت LED تنظیم کند.

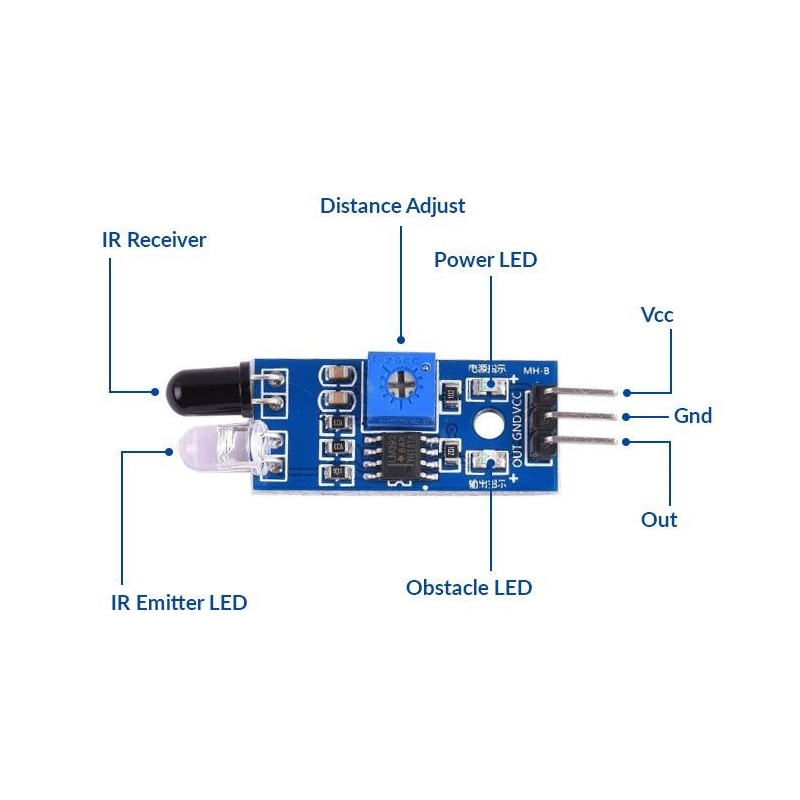

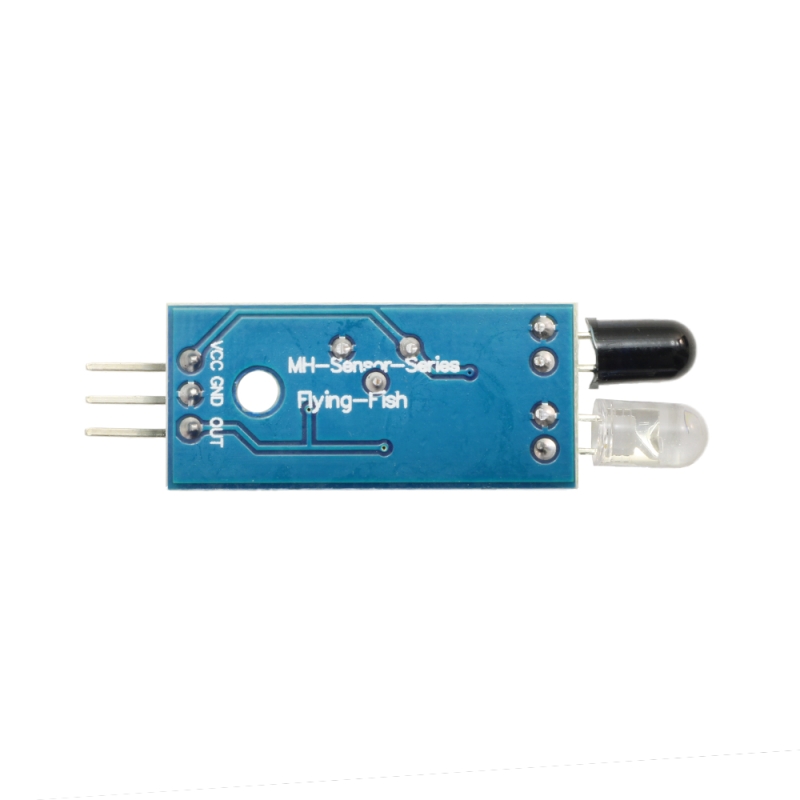

پایههای ماژول FC-51
این ماژول معمولاً دارای سه پایه اصلی است:
- VCC: ورودی تغذیه ماژول
- GND: اتصال زمین
- OUT: خروجی دیجیتال تشخیص مانع
در نسخههای متداول، ولتاژ کاری ماژول بین 3.3 تا 5 ولت DC است. پیش از اتصال، نوشتههای روی برد و ترتیب پایهها بررسی شود؛ زیرا ممکن است محل قرارگیری پایهها در تولیدکنندگان مختلف متفاوت باشد.
اتصال به آردوینو و میکروکنترلر
برای راهاندازی ماژول FC-51، پایه VCC به تغذیه، پایه GND به زمین و پایه OUT به یکی از ورودیهای دیجیتال میکروکنترلر متصل میشود.
این ماژول را میتوان با پلتفرمها و میکروکنترلرهای زیر استفاده کرد:
- Arduino Uno، Nano و Mega
- بردهای ESP32 و ESP8266
- میکروکنترلرهای STM32
- خانواده AVR
- خانواده PIC
- Raspberry Pi و Raspberry Pi Pico
- بردهای توسعه و کنترلرهای صنعتی سفارشی
هنگام اتصال به بردهای دارای منطق 3.3 ولت، سطح ولتاژ خروجی ماژول و نحوه تغذیه آن باید بررسی شود تا ولتاژی بیشتر از محدوده مجاز ورودی میکروکنترلر اعمال نشود.
کاربردهای ماژول مادون قرمز FC-51
ماژول تشخیص مانع FC-51 در پروژههای مختلف الکترونیکی قابل استفاده است، از جمله:
- ساخت ربات مانعگریز
- تشخیص اجسام مقابل ربات
- سیستمهای شمارش قطعات
- شمارش محصولات روی نوار نقاله
- تشخیص حضور جسم
- سیستمهای هشدار نزدیکشدن
- ساخت کلید بدون تماس
- پروژههای اتوماسیون
- تجهیزات آموزشی رباتیک
- کنترل حرکت ربات
- تشخیص موقعیت قطعات
- پروژههای آردوینو و اینترنت اشیا
- نمونهسازی سامانههای کنترلی
آیا FC-51 فاصله جسم را اندازهگیری میکند؟
ماژول FC-51 یک سنسور اندازهگیری دقیق فاصله نیست. خروجی این ماژول فقط مشخص میکند که شدت بازتاب مادون قرمز از آستانه تنظیمشده بیشتر یا کمتر شده است.
بنابراین خروجی FC-51 معمولاً بهصورت «مانع وجود دارد» یا «مانع وجود ندارد» تفسیر میشود و مقدار دقیق فاصله جسم را ارائه نمیکند.
برای اندازهگیری فاصله باید از حسگرهایی مانند سنسور اولتراسونیک، حسگرهای Time of Flight یا فاصلهسنجهای لیزری استفاده شود.
تفاوت FC-51 با گیرنده ریموت کنترل
ماژول FC-51 برای تشخیص نور مادون قرمز بازتابشده از اجسام طراحی شده است و گیرنده فرمانهای ریموت کنترل تلویزیون یا تجهیزات صوتی محسوب نمیشود.
برای دریافت فرمان ریموتهای مادون قرمز باید از گیرندههای مخصوص و دمدولهشده مانند خانواده VS1838 یا TSOP استفاده شود.
محدودیتهای مهم سنسور
در طراحی حرفهای باید توجه داشت که عملکرد سنسورهای بازتابی مادون قرمز به شرایط محیطی وابسته است. نور مستقیم خورشید یا منابع قدرتمند مادون قرمز ممکن است باعث کاهش دقت یا ایجاد تشخیص نادرست شوند.
همچنین اختلاف بازتاب سطوح سفید، سیاه، شفاف، براق یا مات میتواند فاصله عملکرد را تغییر دهد. به همین دلیل بهتر است سنسور در شرایط واقعی پروژه کالیبره و آزمایش شود.
این ماژول ضدآب نیست و نباید بدون پوشش مناسب در محیطهای مرطوب یا فضای باز نصب شود.
ویژگیهای ماژول FC-51
- دارای فرستنده و گیرنده مادون قرمز
- مناسب برای تشخیص حضور مانع
- دارای خروجی دیجیتال
- مجهز به مقایسهکننده LM393
- دارای پتانسیومتر تنظیم حساسیت
- فاصله تشخیص تقریبی 2 تا 30 سانتیمتر
- دارای LED نمایش تغذیه
- دارای LED نمایش تشخیص مانع
- راهاندازی ساده با سه پایه
- سازگار با آردوینو و انواع میکروکنترلر
- مناسب برای پروژههای رباتیک و اتوماسیون
- ابعاد کوچک و قابلیت نصب آسان
مشخصات فنی ماژول
- مدل: FC-51
- نوع سنسور: بازتابی مادون قرمز
- اجزای نوری: فرستنده و گیرنده IR
- نوع خروجی: دیجیتال
- آیسی مقایسهکننده: LM393
- ولتاژ کاری متداول: 3.3 تا 5 ولت DC
- فاصله تشخیص تقریبی: 2 تا 30 سانتیمتر
- قابلیت تنظیم حساسیت: دارد
- زاویه تشخیص تقریبی: حدود 35 درجه
- پایهها: VCC، GND و OUT
- نشانگر تغذیه: دارد
- نشانگر تشخیص مانع: دارد
مقادیر فنی مانند فاصله، جریان مصرفی، ابعاد و زاویه تشخیص ممکن است با توجه به تولیدکننده و نسخه برد متفاوت باشند.
چرا ماژول تشخیص مانع FC-51 را انتخاب کنیم؟
FC-51 یک راهکار ساده و اقتصادی برای افزودن قابلیت تشخیص اجسام به پروژههای الکترونیکی است. خروجی دیجیتال مستقیم، حساسیت قابل تنظیم و سازگاری با میکروکنترلرهای مختلف باعث میشود این ماژول برای نمونهسازی سریع و پروژههای آموزشی یا نیمهصنعتی مناسب باشد.
مهندسان میتوانند از این ماژول برای تشخیص آستانهای حضور جسم استفاده کنند. بااینحال، در کاربردهایی که اندازهگیری دقیق فاصله، عملکرد پایدار در نور خورشید یا تشخیص مستقل از رنگ جسم اهمیت دارد، باید حسگر تخصصیتری انتخاب شود.
