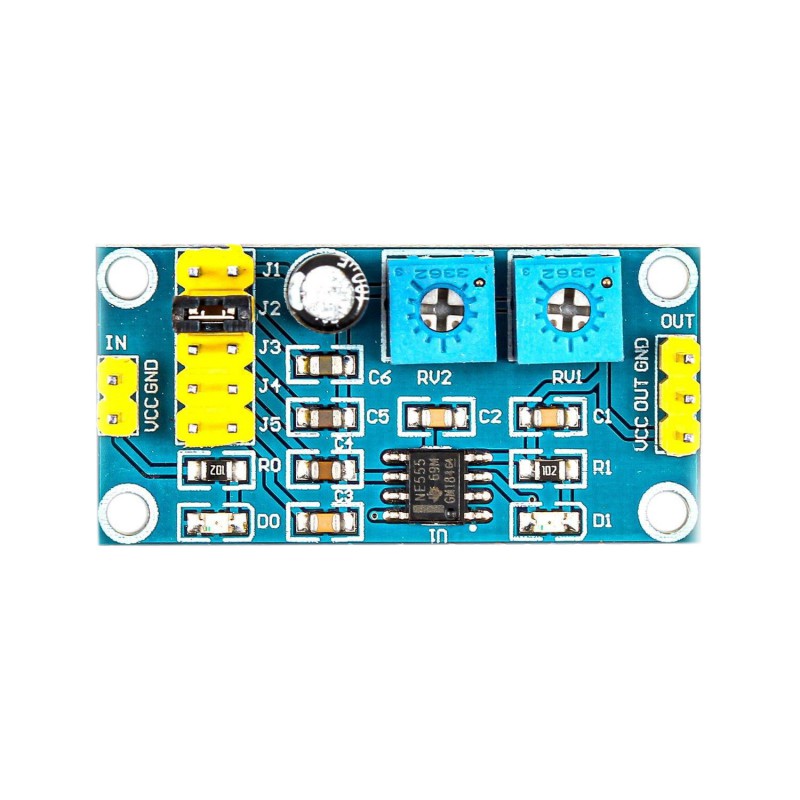

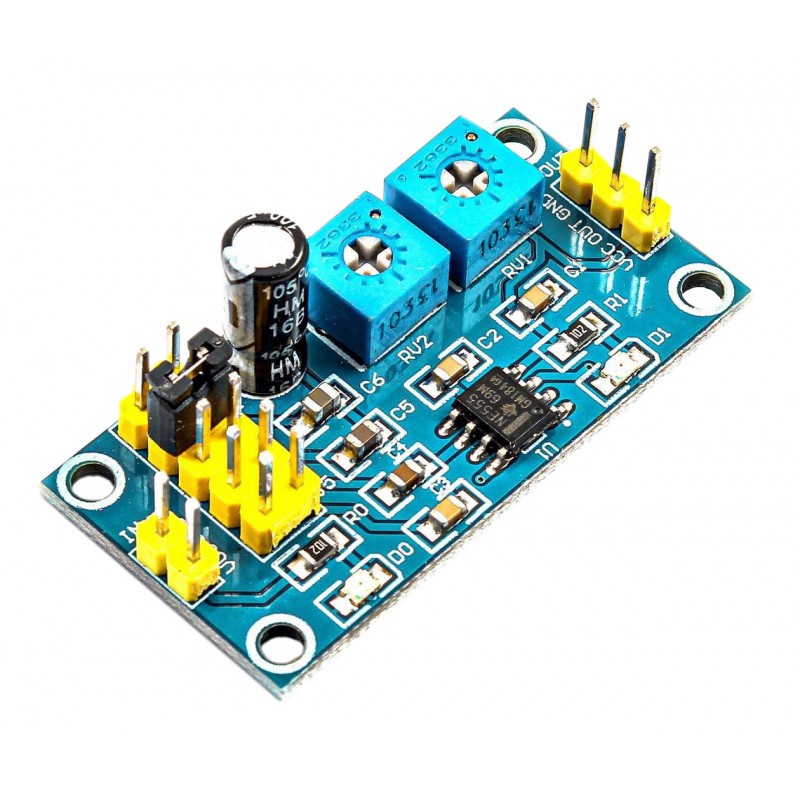

ماژول تایمر NE555 مولد پالس، یک برد آماده برای تولید سیگنال تناوبی مربعی است. هسته اصلی این ماژول آیسی شناختهشده NE555 است که در حالت نوسانساز آزاد یا Astable پیکربندی میشود.
در حالت Astable، خروجی آیسی بدون نیاز به فرمان خارجی، بهصورت پیوسته میان سطوح HIGH و LOW تغییر میکند. زمان روشن و خاموشبودن خروجی توسط شبکه مقاومت و خازن تعیین میشود و در نتیجه میتوان فرکانس و Duty Cycle سیگنال را تغییر داد.
این ماژول برای مهندسان الکترونیک، تعمیرکاران، دانشجویان و توسعهدهندگان سیستمهای دیجیتال مناسب است و بدون نیاز به برنامهنویسی، یک منبع پالس قابل تنظیم در اختیار کاربر قرار میدهد.
تولید موج مربعی قابل تنظیم
خروجی ماژول بهصورت موج مربعی یا قطار پالس تولید میشود. این سیگنال شامل دو سطح منطقی است:
- سطح HIGH
- سطح LOW
فرکانس مشخص میکند در هر ثانیه چند سیکل کامل تولید شود. Duty Cycle نیز نسبت مدتزمان HIGH بودن خروجی به کل دوره تناوب را نشان میدهد.
با تنظیم پتانسیومترهای روی برد میتوان سرعت تکرار پالس و در برخی نسخهها نسبت زمان روشن به خاموش را تغییر داد.
عملکرد آیسی NE555 در حالت Astable
در مدار Astable، خازن زمانساز بهطور مداوم شارژ و دشارژ میشود. هنگامی که ولتاژ خازن به حدود دوسوم ولتاژ تغذیه برسد، خروجی تغییر وضعیت داده و مسیر تخلیه فعال میشود. با کاهش ولتاژ خازن تا حدود یکسوم تغذیه، خروجی دوباره تغییر وضعیت میدهد.
تکرار این فرآیند باعث ایجاد یک سیگنال پیوسته در خروجی میشود. مقدار مقاومتها و خازن زمانساز، زمان شارژ و تخلیه و در نتیجه فرکانس و Duty Cycle را تعیین میکنند.
تنظیم فرکانس خروجی
فرکانس خروجی در نسخههای رایج توسط یک یا دو پتانسیومتر تنظیم میشود. در مدلهای چندبازهای، جامپرهای روی برد نیز برای انتخاب خازن زمانساز و محدوده فرکانس به کار میروند.
یکی از نسخههای متداول بازار دارای چهار محدوده تقریبی زیر است:
- فرکانس پایین: حدود 1 تا 50 هرتز
- فرکانس متوسط: حدود 50 هرتز تا 1 کیلوهرتز
- فرکانس بالا: حدود 1 تا 10 کیلوهرتز
- فرکانس بسیار بالا: حدود 10 تا 200 کیلوهرتز
این بازهها مربوط به نسخه چندخازنه و چندجامپری هستند. بعضی مدلهای سادهتر تنها یک پتانسیومتر دارند و بازه آنها ممکن است از چند هرتز تا حدود یک کیلوهرتز محدود باشد.
تنظیم Duty Cycle
Duty Cycle یا چرخه کاری، درصد زمانی است که خروجی در هر دوره در سطح HIGH قرار میگیرد.
برای مثال:
- Duty Cycle برابر 50 درصد یعنی زمان HIGH و LOW تقریباً برابر است.
- Duty Cycle برابر 80 درصد یعنی خروجی بیشتر دوره را در وضعیت HIGH قرار دارد.
- Duty Cycle پایینتر باعث کوتاهترشدن پالس مثبت میشود.
در نسخههای دارای دو پتانسیومتر، تنظیم مقاومتهای شارژ و دشارژ امکان تغییر فرکانس و Duty Cycle را فراهم میکند. در بعضی نسخههای تکپتانسیومتر، Duty Cycle مستقل نیست و همزمان با تغییر فرکانس تغییر میکند.
انتخاب محدوده فرکانس با جامپر
نسخههای چندبازهای ماژول NE555 معمولاً دارای چند خازن زمانساز و جامپر انتخاب محدوده هستند. با جابهجاکردن جامپر، یکی از خازنها وارد مدار شده و بازه فرکانس تغییر میکند.
خازن بزرگتر باعث تولید فرکانس پایینتر و خازن کوچکتر باعث افزایش فرکانس میشود.
پس از انتخاب محدوده مناسب، پتانسیومترها برای تنظیم دقیقتر فرکانس و Duty Cycle استفاده میشوند.
پارامتر ها :
تغذیه ورودی: ولتاژ DC بین 5 تا 12 ولت
فرکانس خروجی: دارای 5 باند فرکانسی:
J1: از 0.6 هرتز تا 25 هرتز
J2: از 7 هرتز تا 300 هرتز
J3: از 50 هرتز تا 2.5 کیلوهرتز
J4: از 350 هرتز تا 6.6 کیلوهرتز
J5: از 6.7 کیلوهرتز تا 180 کیلوهرتز
تنظیم دوره کاری (Duty Cycle): قابل تنظیم بین 0.4 تا 0.99
نمایشگر LED: سرعت چشمکزدن LED تغییر فرکانس خروجی را نشان میدهد.
جریان ورودی: بیشتر از 100 میلیآمپر
ولتاژ خروجی: 4.2 تا 11.4 ولت (بسته به ولتاژ ورودی)
اتصالات :
ورودی: VCC، GND
خروجی: VCC، OUT، GND
