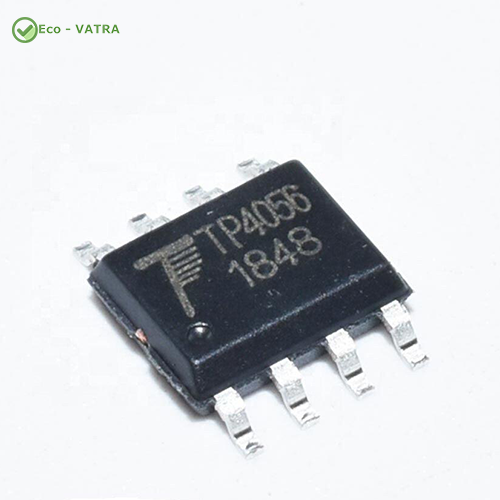

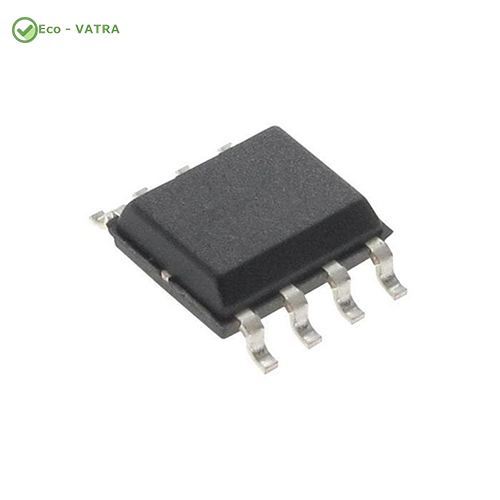

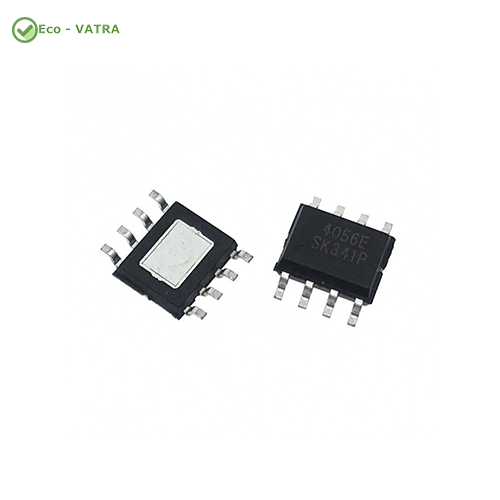

تراشه شارژر باتری لیتیوم TP4056 پکیج SOP-8، یک تراشه مدیریت شارژ باتری لیتیوم-یون و لیتیوم-پلیمر تک سل (3.7 ولت) است که فرآیند شارژ را بهصورت جریان ثابت / ولتاژ ثابت (CC/CV) انجام میدهد. این آیسی با قابلیت تنظیم جریان شارژ تا 1 آمپر تنها با استفاده از یک مقاومت خارجی، یکی از محبوبترین تراشههای شارژ در تجهیزات قابل حمل، پاوربانکها، محصولات هوشمند و پروژههای الکترونیکی محسوب میشود.
وجود مدار تنظیم دمای داخلی (Thermal Regulation)، پایان خودکار شارژ و نیاز به حداقل قطعات جانبی، طراحی مدار را ساده و ایمن میکند. TP4056 در پکیج SOP-8 عرضه شده و قابلیت تغذیه مستقیم از پورت USB یا آداپتور 5 ولت را دارد و به دلیل عملکرد پایدار و هزینه مناسب، در طیف گستردهای از محصولات الکترونیکی مورد استفاده قرار میگیرد.
ویژگیهای فنی
- مدل: TP4056
- نوع قطعه: تراشه شارژر باتری لیتیوم-یون / لیتیوم-پلیمر تک سل
- پکیج: SOP-8 (SMD)
- روش شارژ: CC/CV (جریان ثابت / ولتاژ ثابت)
- ولتاژ شارژ نهایی: 4.2V ±1%
- ولتاژ ورودی: 4 تا 8 ولت DC (مناسب برای تغذیه 5 ولت USB)
- حداکثر جریان شارژ: 1A (قابل تنظیم با مقاومت خارجی)
- دارای مدار Thermal Regulation برای کنترل دما
- دارای Power-On Reset داخلی
- پایان خودکار شارژ در جریان C/10
- دارای خروجیهای وضعیت CHRG و STDBY
- بدون نیاز به دیود شاتکی یا MOSFET خارجی
- مناسب برای شارژ مستقیم باتریهای لیتیوم تک سل (3.7V)
کاربردها
- شارژ باتریهای لیتیوم-یون و لیتیوم-پلیمر تک سل
- ماژولهای شارژ TP4056
- پاوربانکها
- اسپیکرهای بلوتوثی
- چراغهای شارژی و اضطراری
- تجهیزات IoT و هوشمند
- پروژههای آردوینو، ESP32، STM32 و AVR
- تجهیزات پزشکی قابل حمل
- دستگاههای قابل حمل با تغذیه باتری
- پروژههای DIY و آموزشی
