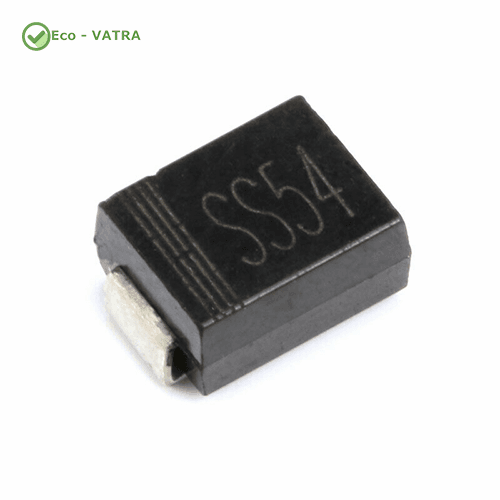

دیود Diode SS54 SMD پکیج SMA

دیود Diode SS54 SMD پکیج SMA، یک دیود شاتکی (Schottky Rectifier) با افت ولتاژ مستقیم پایین و سرعت سوئیچینگ بالا است که در پکیج SMA (DO-214AC) عرضه می‌شود.

این دیود با قابلیت تحمل 5 آمپر جریان مستقیم و 40 ولت ولتاژ معکوس، گزینه‌ای ایده‌آل برای منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، مدارهای محافظت در برابر اتصال معکوس و کاربردهای توان متوسط محسوب می‌شود. استفاده از فناوری شاتکی باعث کاهش تلفات توان و افزایش راندمان مدار می‌شود.

مشخصات فنی

• نوع دیود: Schottky Rectifier

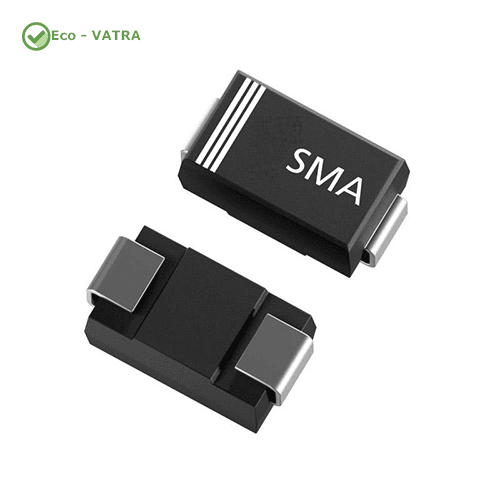

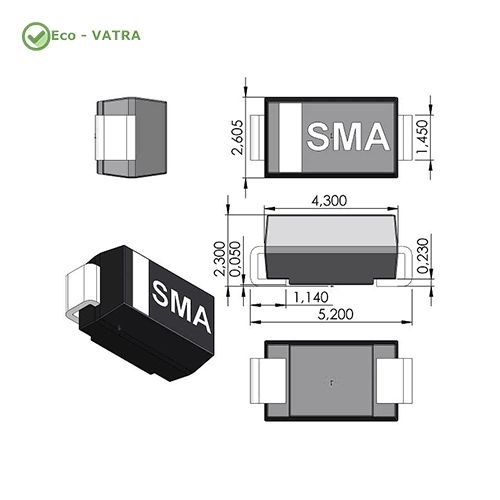

• پکیج: SMA (DO-214AC)
• نوع نصب: SMD
• حداکثر ولتاژ معکوس تکراری (VRRM): 40V
• حداکثر ولتاژ RMS: 28V
• حداکثر ولتاژ بلاکینگ DC: 40V
• حداکثر جریان مستقیم (IF(AV)): 5A
• حداکثر ولتاژ مستقیم (VF): 0.55V
• بازه دمای نگهداری: 55- تا 150+ درجه سانتی‌گراد
• تعداد پایه: 2 پایه

مزایای استفاده

• افت ولتاژ مستقیم پایین و کاهش تلفات توان
• سرعت سوئیچینگ بالا
• تحمل جریان مستقیم تا 5 آمپر
• مناسب برای مدارهای با راندمان بالا
• عملکرد پایدار در دماهای مختلف
• قابلیت نصب سطحی (SMD)
• مناسب برای طراحی‌های فشرده و تولید انبوه
• افزایش بازدهی منابع تغذیه و مبدل‌های DC-DC

کاربردها

• منابع تغذیه سوئیچینگ (SMPS)
• مبدل‌های DC-DC
• مدارهای محافظت از پلاریته معکوس
• دیود هرزگرد (Freewheeling)
• شارژرهای باتری
• تجهیزات مخابراتی
• سیستم‌های LED
• بردهای الکترونیکی صنعتی و کنترلی
