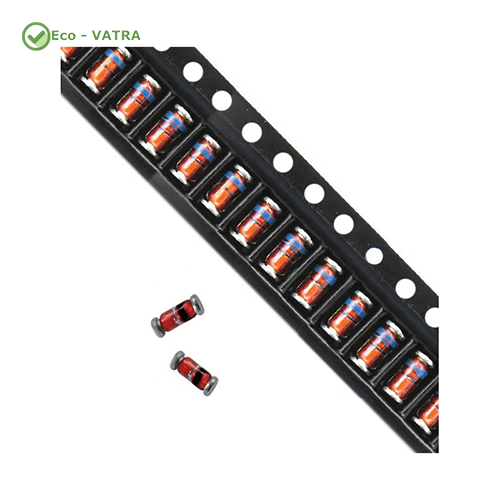

دیود زنر 12v 1w SMD پکیج MELF

دیود زنر 12v 1w SMD پکیج MELF یک دیود زنر (Zener Diode) با ولتاژ تثبیت 12 ولت و توان 1 وات است که در پکیج استوانه‌ای MELF عرضه می‌شود.

این دیود برای تثبیت ولتاژ، حفاظت از مدار در برابر اضافه ولتاژ و ایجاد ولتاژ مرجع در انواع مدارهای الکترونیکی کاربرد دارد. پکیج MELF به دلیل استحکام مکانیکی بالا، اتلاف حرارت مناسب و قابلیت اطمینان بالا، انتخابی ایده‌آل برای تجهیزات صنعتی و الکترونیکی حرفه‌ای است.

مشخصات فنی

• نوع قطعه: دیود زنر (Zener Diode)
• مدل: ZM4742A
• برند: Taiwan Semiconductor
• نوع نصب: SMD / SMT
• پکیج: MELF
• ولتاژ زنر (Vz): 12V
• تلرانس ولتاژ: ±5%
• توان اتلاف (Pd): 1W
• جریان تست (Test Current): 21mA
• حداکثر جریان نشتی معکوس (IR): 5µA
• امپدانس زنر (Zz): 9Ω
• دمای کاری: 65- تا 175+ درجه سانتی‌گراد
• پیکربندی: تک‌دیود (Single)
• ابعاد: طول 5.5 میلی‌متر، قطر 2.67 میلی‌متر

مزایای استفاده

• تثبیت دقیق ولتاژ 12 ولت
• توان قابل تحمل 1 وات
• پکیج MELF با مقاومت مکانیکی و حرارتی بالا
• جریان نشتی معکوس بسیار کم
• مناسب برای حفاظت از مدار در برابر اضافه ولتاژ
• عملکرد پایدار در بازه دمایی گسترده
• مناسب برای مونتاژ SMD و تولید انبوه
• کیفیت و قابلیت اطمینان بالا

کاربردها

• تثبیت ولتاژ در مدارهای تغذیه
• ایجاد ولتاژ مرجع (Reference Voltage)
• محافظت از ورودی مدارها در برابر اضافه ولتاژ
• منابع تغذیه خطی و سوئیچینگ
• بردهای الکترونیکی صنعتی
• تجهیزات مخابراتی
• مدارهای کنترلی و اندازه‌گیری
• سیستم‌های هوشمندسازی و اتوماسیون
