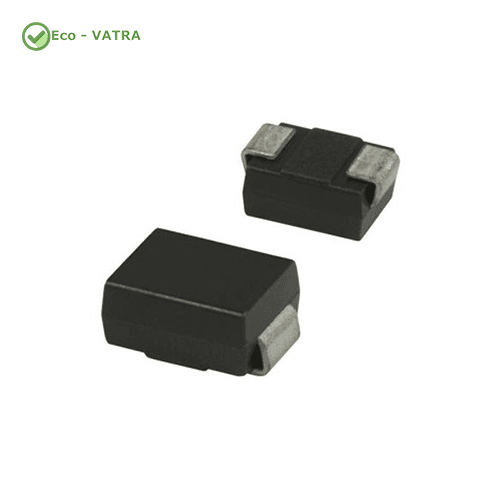

دیود Diode SMBJ12A TVS SMD

دیود Diode SMBJ12A TVS SMD، یک دیود TVS (Transient Voltage Suppressor) تک‌جهته (Unidirectional) است که برای محافظت از تجهیزات الکترونیکی در برابر ولتاژهای گذرا، تخلیه الکترواستاتیکی (ESD)، صاعقه و نوسانات ناشی از کلیدزنی طراحی شده است. این دیود در پکیج DO-214AA (SMB) عرضه شده و با توان جذب پالس 600 وات، گزینه‌ای مناسب برای محافظت از خطوط تغذیه 12 ولت، تجهیزات صنعتی، مخابراتی و سیستم‌های الکترونیکی حساس به شمار می‌رود.

مزایای استفاده

• محافظت مؤثر در برابر ولتاژهای گذرا (Transient)
• جذب توان پالس تا 600 وات
• زمان پاسخ‌دهی بسیار سریع (در حد پیکوثانیه)
• مناسب برای حفاظت از مدارهای تغذیه 12 ولت
• جلوگیری از آسیب ناشی از نوسانات و اضافه ولتاژ
• قابلیت نصب سطحی (SMD)
• قابلیت اطمینان و طول عمر بالا
• مناسب برای کاربردهای صنعتی و مخابراتی

کاربردها

• حفاظت از ورودی منابع تغذیه 12 ولت
• تجهیزات صنعتی و اتوماسیون
• سیستم‌های هوشمندسازی ساختمان
• تجهیزات مخابراتی و شبکه
• بردهای الکترونیکی حساس
• تجهیزات خودرویی
• سیستم‌های کنترل و PLC
• محافظت از خطوط DC در برابر Surge و Spike

مشخصات فنی

• نوع قطعه: TVS Diode (Transient Voltage Suppressor)
• مدل: SMBJ12A
• سازنده: Vishay
• پلاریته: تک‌جهته (Unidirectional)
• تعداد کانال: 1 کانال
• نوع نصب: SMD / SMT
• پکیج: DO-214AA (SMB)
• ولتاژ کاری (Working Voltage): 12V
• ولتاژ شکست (Breakdown Voltage): 13.3V
• ولتاژ کلمپ (Clamping Voltage): 19.9V
• حداکثر توان جذب پالس (Peak Pulse Power): 600W
• حداکثر جریان پالس (IPP): 30.2A
• دمای کاری: 55- تا 150+ درجه سانتی‌گراد
