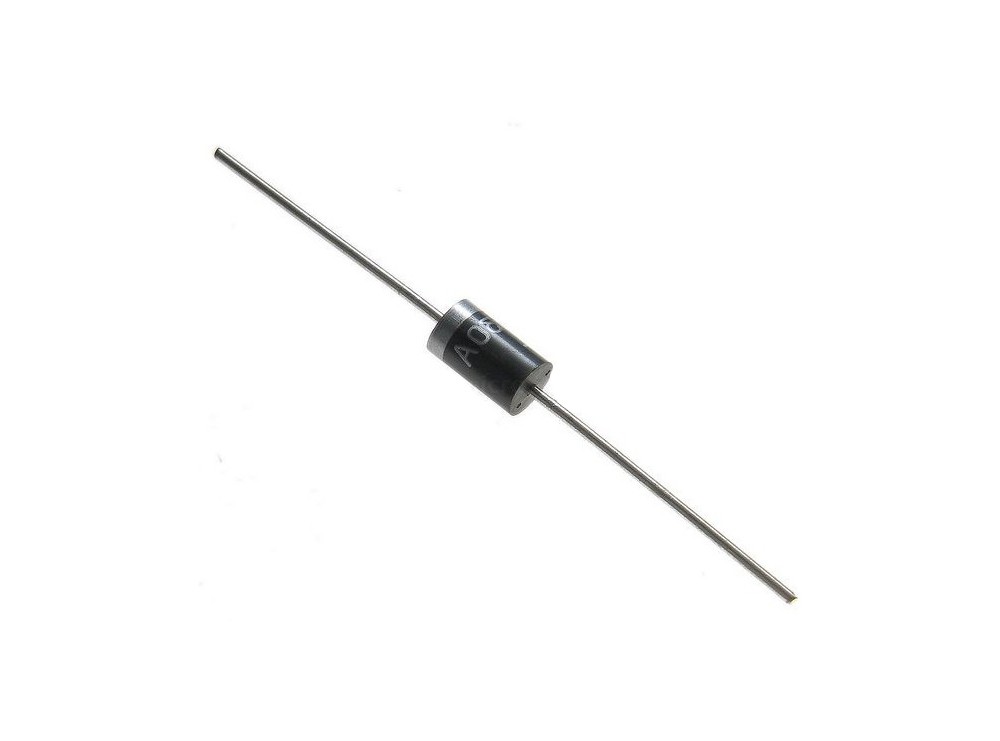

دیود سریع FR107 پایهدار 1000V 1A پکیج DO-41 برای عبور جریان در یک جهت و جلوگیری از جریان معکوس طراحی شده است. سرعت بازیابی بالاتر آن نسبت به دیودهای یکسوساز معمولی، استفاده از این قطعه را در مدارهای سوئیچینگ و پالسی امکانپذیر میکند.
موارد استفاده
- منابع تغذیه سوئیچینگ
- مبدلهای DC-DC
- یکسوسازی ولتاژ AC
- مدارهای اینورتر
- مدارهای فست سوئیچینگ
- حفاظت در برابر ولتاژ معکوس
- تعمیر آداپتور و شارژر
- مدارهای کنترل و تجهیزات صنعتی
نکات استفاده
- نوار رنگی روی بدنه، سمت کاتد دیود را نشان میدهد.
- جهت آند و کاتد هنگام نصب رعایت شود.
- برای فرکانسهای سوئیچینگ از دیود یکسوساز معمولی بهجای FR107 استفاده نشود.
- جریان متوسط از 1 آمپر بیشتر نشود.
- ولتاژ معکوس و جریان هجومی مدار بررسی شود.
- هنگام خمکردن پایهها به بدنه دیود فشار وارد نشود.
- برای بار خازنی، جریان قابل استفاده با حاشیه مناسب انتخاب شود.
مشخصات فنی
- مدل: FR107
- نوع قطعه: دیود یکسوساز بازیابی سریع
- ولتاژ معکوس تکرارشونده: 1000 ولت
- ولتاژ RMS: 700 ولت
- جریان مستقیم متوسط: 1 آمپر
- جریان هجومی پیک: 30 آمپر
- افت ولتاژ مستقیم حداکثر: حدود 1.3 ولت در جریان 1 آمپر
- زمان بازیابی معکوس: حداکثر حدود 500 نانوثانیه
- ظرفیت پیوند متداول: حدود 15 تا 50 پیکوفاراد
- نوع نصب: پایهدار
- پکیج: DO-41
- تعداد پایه: 2
- محدوده دمای کاری: تا حدود 150 درجه سانتیگراد
مقادیر ظرفیت پیوند و جزئیات حرارتی ممکن است با توجه به سازنده متفاوت باشند.
