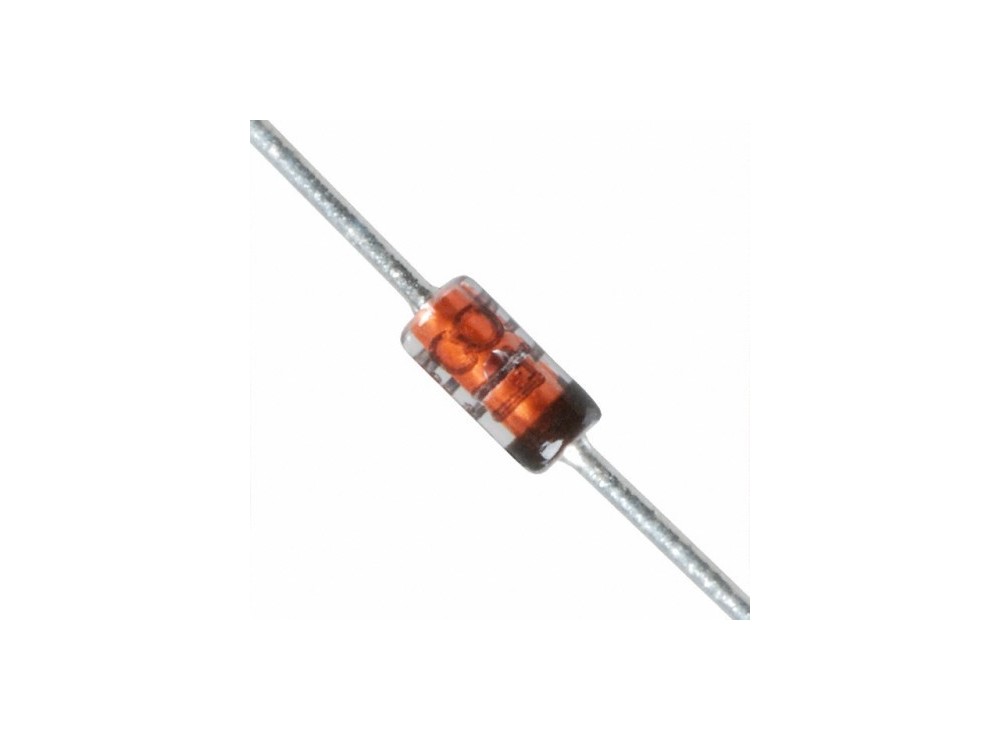

دیود سوئیچینگ سریع 1N4148 پایهدار 100V 150mA پکیج DO-35
دیود سوئیچینگ سریع 1N4148 پایهدار 100V 150mA پکیج DO-35 یک دیود سیگنال سیلیکونی با سرعت سوئیچینگ بالا است که برای مدارهای دیجیتال، پردازش سیگنال و حفاظت ورودی‌ها استفاده می‌شود.
این قطعه دارای ولتاژ معکوس تکرارشونده 100 ولت، جریان مستقیم متوسط 150 میلی‌آمپر و پکیج شیشه‌ای پایهدار DO-35 است. زمان بازیابی معکوس سریع آن برای کاربردهای سوئیچینگ مناسب است.
1789 عدد در انبار
1,710 تومان عدد
پرداخت اقساطی با اسنپ پی و ترب پی و دیجی پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی و یا دیجی پی را انتخاب نمایید.
1789 عدد در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
دیود سوئیچینگ سریع 1N4148 پایهدار 100V 150mA پکیج DO-35 برای عبور و قطع سریع سیگنال‌های کم‌جریان طراحی شده است. بدنه شیشه‌ای کوچک و پایه‌های محوری آن، نصب روی بردبورد، برد سوراخ‌دار و PCB را آسان می‌کند.
موارد استفاده
- مدارهای سوئیچینگ سریع
- حفاظت ورودی میکروکنترلر
- مدارهای کلمپ ولتاژ
- یکسوسازی سیگنال‌های کم‌جریان
- مدارهای منطقی و دیجیتال
- حفاظت رله و بارهای القایی کوچک
- منابع تغذیه و مبدل‌ها
- تعمیر بردهای الکترونیکی
نکات استفاده
- نوار مشکی روی بدنه، سمت کاتد دیود را مشخص می‌کند.
- جهت آند و کاتد هنگام نصب رعایت شود.
- این قطعه برای یکسوسازی جریان‌های قدرت بالا مناسب نیست.
- جریان و ولتاژ معکوس از محدوده مجاز بیشتر نشود.
- هنگام خم‌کردن پایه‌ها به بدنه شیشه‌ای فشار وارد نشود.
- از حرارت‌دادن طولانی بدنه هنگام لحیم‌کاری خودداری شود.
مشخصات فنی
- مدل: 1N4148
- نوع قطعه: دیود سوئیچینگ سریع
- جنس نیمه‌هادی: سیلیکون
- ولتاژ معکوس تکرارشونده: 100 ولت
- ولتاژ معکوس کاری: 75 ولت
- جریان مستقیم متوسط: 150 میلی‌آمپر
- جریان مستقیم پیوسته: حداکثر 300 میلی‌آمپر
- جریان هجومی پیک: 2 آمپر برای پالس کوتاه
- توان تلفاتی: حداکثر 500 میلی‌وات
- زمان بازیابی معکوس: حدود 4 نانوثانیه
- ظرفیت پیوند: حداکثر 4 پیکوفاراد
- نوع نصب: پایهدار
- پکیج: DO-35 یا DO-204AH
- جنس بدنه: شیشه‌ای
مقادیر دقیق ممکن است براساس سازنده قطعه کمی متفاوت باشند.
