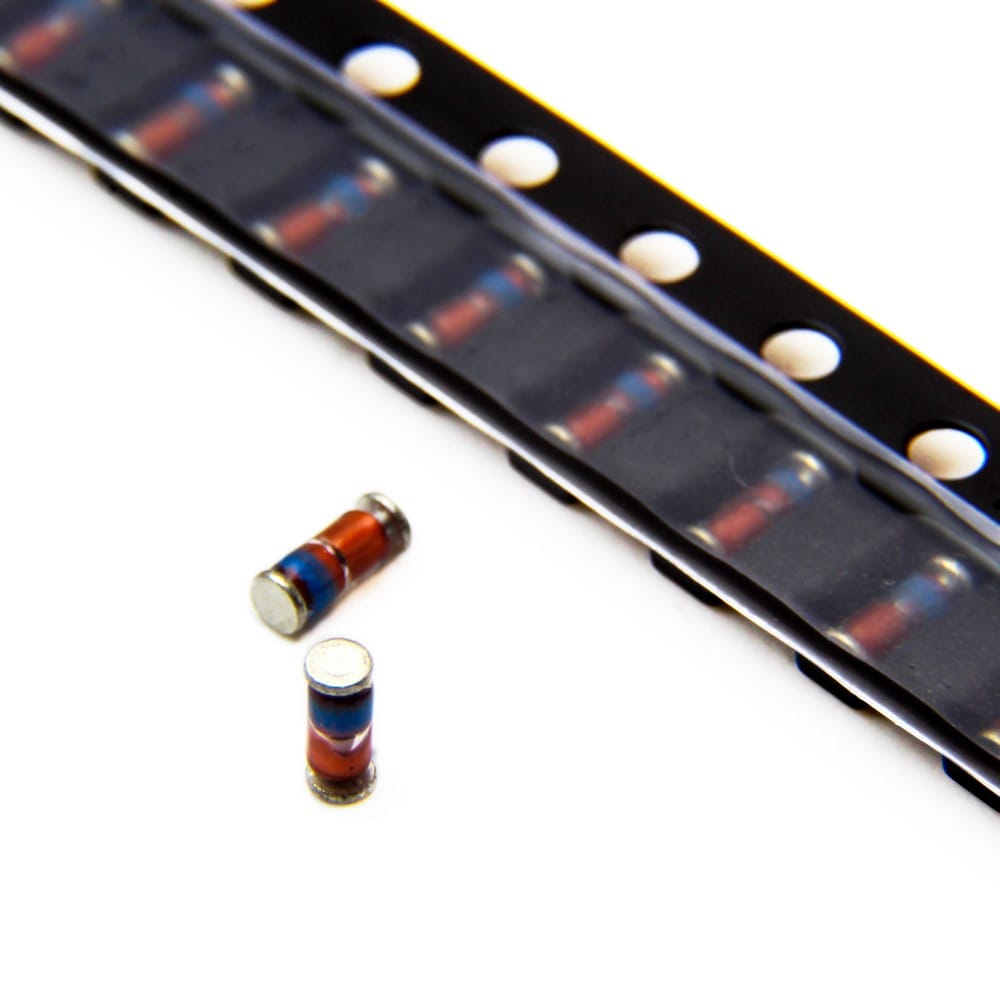

دیود سوئیچینگ سریع LL4148 معادل 1N4148 SMD پکیج MiniMELF 100V 150mA
دیود 1N4148 SMD MiniMELF نسخه نصب سطحی دیود پرکاربرد 1N4148 است که برای سوئیچینگ سریع، پردازش سیگنال و حفاظت مدارهای الکترونیکی استفاده میشود.
این قطعه با پکیج شیشهای MiniMELF یا SOD-80، ولتاژ معکوس پیک 100 ولت، جریان متوسط حدود 150 میلیآمپر و زمان بازیابی معکوس سریع عرضه میشود.
2480 در انبار
۸۴۰ تومان عدد
پرداخت اقساطی با اسنپ پی و ترب پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی را انتخاب نمایید.
2480 در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.
دیود 1N4148 SMD MiniMELF یک دیود سیگنال سیلیکونی سریع است که برای عبور جریانهای کم و سوئیچکردن سیگنالهای فرکانس بالا طراحی شده است. بدنه شیشهای و پکیج MiniMELF آن برای مونتاژ سطحی روی PCB مناسب است.
موارد استفاده
- مدارهای سوئیچینگ سریع
- یکسوسازی سیگنالهای کمجریان
- حفاظت ورودی میکروکنترلر
- مدارهای کلمپ ولتاژ
- حفاظت در برابر پلاریته معکوس
- مدارهای منطقی و دیجیتال
- منابع تغذیه و مبدلها
- تعمیر بردهای الکترونیکی
نکات استفاده
- نوار مشکی روی بدنه، سمت کاتد دیود را مشخص میکند.
- جهت آند و کاتد هنگام نصب رعایت شود.
- این قطعه برای یکسوسازی جریانهای قدرت بالا مناسب نیست.
- جریان و ولتاژ معکوس از محدوده مجاز بیشتر نشود.
- هنگام لحیمکاری از حرارتدادن طولانی بدنه شیشهای خودداری شود.
- ابعاد پد PCB با پکیج SOD-80 یا MiniMELF تطبیق داده شود.
مشخصات فنی
- مدل SMD: LL4148
- معادل پایهدار: 1N4148
- نوع قطعه: دیود سوئیچینگ سریع
- جنس: سیلیکون
- ولتاژ معکوس تکرارشونده: 100 ولت
- ولتاژ معکوس کاری: 75 ولت
- جریان مستقیم متوسط متداول: 150 میلیآمپر
- زمان بازیابی معکوس تیپیک: حدود 4 نانوثانیه
- ظرفیت پیوند: حداکثر حدود 4 پیکوفاراد
- نوع نصب: SMD
- پکیج: MiniMELF
- نام پکیج: SOD-80
- طول بدنه: حدود 3.3 تا 3.7 میلیمتر
- محدوده دمای پیوند: تا 175 درجه سانتیگراد
مقادیر دقیق ممکن است براساس شرکت سازنده کمی متفاوت باشند.
