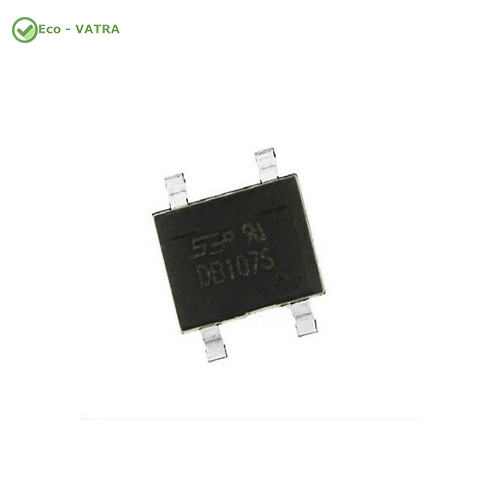

پل دیودیDiode DB107S SMD، یک یکسوساز تکفاز با ابعاد کوچک و راندمان بالا است که برای تبدیل ولتاژ AC به DC در انواع منابع تغذیه، آداپتورها، شارژرها و تجهیزات الکترونیکی طراحی شده است. این پل دیود با تحمل ولتاژ معکوس 1000 ولت و جریان خروجی 1 آمپر، عملکردی پایدار و قابلاعتماد در مدارهای تغذیه ارائه میدهد.
طراحی SMD در پکیج DB-S، اشغال فضای کم روی برد، نصب آسان توسط ماشینهای مونتاژ و قابلیت تحمل جریان هجومی مناسب، DB107S را به گزینهای ایدهآل برای تجهیزات صنعتی، درایورهای LED، لوازم خانگی، بردهای کنترلی و انواع پروژههای الکترونیکی تبدیل کرده است. استفاده از ساختار Glass Passivated نیز باعث افزایش دوام، کاهش نشتی جریان و بهبود عملکرد این قطعه در شرایط کاری مختلف میشود.
ویژگیهای فنی
- مدل: DB107S
- نوع قطعه: پل دیودی تکفاز (Bridge Rectifier)
- نوع پکیج: DB-S (SMD)
- روش نصب: SMD (Surface Mount)
- حداکثر جریان یکسوسازی (Average Forward Current): 1A
- حداکثر ولتاژ معکوس تکرارشونده (VRRM): 1000V
- حداکثر افت ولتاژ مستقیم (VF): 1.1V (در جریان 1 آمپر)
- حداکثر جریان نشتی معکوس (IR): 10µA
- تکنولوژی ساخت: Standard Bridge Rectifier
- حداکثر دمای اتصال (Junction Temperature): 150°C
- محدوده دمای کاری: 55- تا 150+ درجه سانتیگراد
- ابعاد کوچک و مناسب برای بردهای با تراکم بالا
- مناسب برای مونتاژ اتوماتیک SMD
کاربردهای رایج
- منابع تغذیه سوئیچینگ (SMPS)
- یکسوسازی ولتاژ AC به DC
- آداپتورها و شارژرهای برق
- درایورهای LED
- تجهیزات روشنایی LED
- لوازم خانگی
- تجهیزات مخابراتی
- بردهای صنعتی و کنترلی
- تجهیزات اندازهگیری و ابزار دقیق
- سیستمهای امنیتی و حفاظتی
- پروژههای الکترونیکی و DIY
- تعمیر و تولید انواع بردهای الکترونیکی
