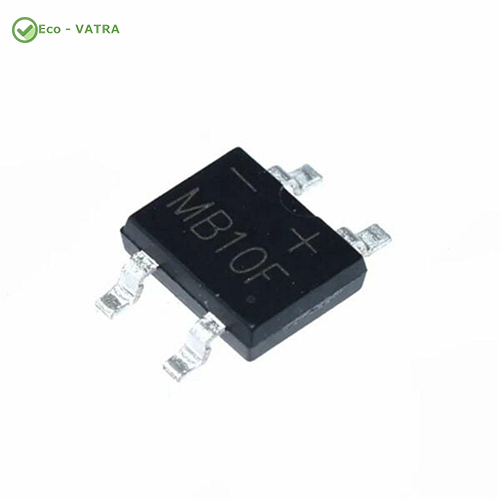

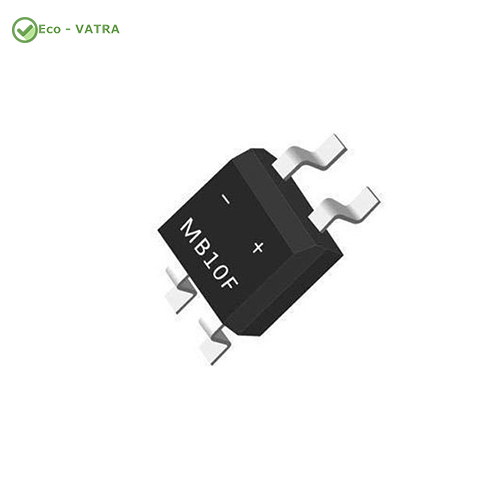

پل دیودی Original MB10F

پل دیودی Original MB10F، یک یکسوساز تک‌فاز SMD با کیفیت بالا است که برای تبدیل ولتاژ AC به DC در انواع منابع تغذیه، آداپتورها، تجهیزات الکترونیکی و مدارهای صنعتی طراحی شده است. این پل دیود با بهره‌گیری از چهار دیود داخلی و فناوری Glass Passivated، عملکردی پایدار، افت ولتاژ کم و قابلیت تحمل ولتاژ معکوس تا 1000 ولت را ارائه می‌دهد.

پکیج MB-F با ابعاد کوچک، نصب آسان روی بردهای SMD را امکان‌پذیر کرده و به دلیل جریان خروجی مناسب، نشتی جریان پایین و تحمل جریان هجومی بالا، MB10F به یکی از پرکاربردترین پل‌های دیودی در منابع تغذیه سوئیچینگ، تجهیزات روشنایی LED، شارژرها، لوازم خانگی و انواع بردهای الکترونیکی تبدیل شده است.

ویژگی‌های فنی

• مدل: MB10F
• نوع قطعه: پل دیودی تک‌فاز (Single Phase Bridge Rectifier)
• نسخه: Original
• نوع پکیج: MB-F (SMD)
• روش نصب: SMD (Surface Mount)
• حداکثر ولتاژ معکوس (VRRM): 1000V
• حداکثر ولتاژ RMS: 700V
• حداکثر جریان یکسوسازی (IF(AV)): 0.8A
• جریان هجومی لحظه‌ای (IFSM): 30A
• حداکثر افت ولتاژ مستقیم (VF): 1.1V
• نشتی جریان معکوس (IR): حداکثر 10µA
• ساختار: Glass Passivated
• حداکثر دمای اتصال (Junction): 150+ درجه سانتی‌گراد
• ابعاد کوچک و مناسب برای بردهای SMD
• مقاومت بالا در برابر شوک‌های جریان و عملکرد پایدار

کاربردهای رایج

• منابع تغذیه سوئیچینگ (SMPS)
• آداپتورهای AC به DC
• شارژر باتری
• درایورهای LED
• تجهیزات روشنایی LED
• لوازم خانگی
• تجهیزات مخابراتی
• بردهای صنعتی و کنترلی
• تجهیزات اندازه‌گیری و ابزار دقیق
• سیستم‌های امنیتی و حفاظتی
• انواع پروژه‌های الکترونیکی و DIY
• تعمیر و تولید بردهای الکترونیکی
