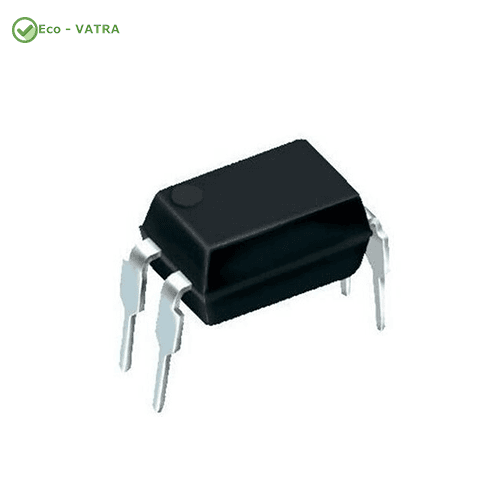

تراشه اپتوکوپلر Opto Coupler PC817 DIP پکیج DIP-4

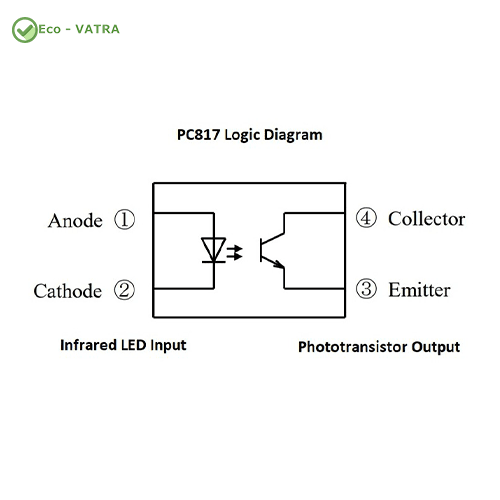

تراشه اپتوکوپلر Opto Coupler PC817 DIP پکیج DIP-4 یک ایزولاتور نوری (Optocoupler) پرکاربرد و قابل اعتماد است که برای انتقال سیگنال بین دو مدار با جداسازی کامل الکتریکی طراحی شده است. این قطعه با استفاده از یک دیود LED مادون قرمز در بخش ورودی و یک فتوترانزیستور NPN در بخش خروجی، امکان انتقال سیگنال را بدون اتصال مستقیم الکتریکی فراهم می‌کند و از مدارهای حساس در برابر نویز، اختلاف پتانسیل و ولتاژهای ناخواسته محافظت می‌نماید.

پکیج DIP-4، نصب آسان روی بردهای سوراخ‌دار (PCB)، مصرف توان پایین و قابلیت اطمینان بالا، اپتوکوپلر PC817 را به یکی از پرکاربردترین قطعات در منابع تغذیه سوئیچینگ، تجهیزات صنعتی، بردهای کنترلی، اینورترها، PLC و پروژه‌های مبتنی بر Arduino، STM32، AVR و ESP32 تبدیل کرده است.

ویژگی‌های فنی

• مدل: PC817
• نوع قطعه: اپتوکوپلر (Optocoupler / Photocoupler)
• نوع خروجی: فتوترانزیستور (Phototransistor Output)
• تعداد کانال: 1 کانال
• نوع پکیج: DIP-4
• روش نصب: Through Hole (DIP)
• ولتاژ ایزولاسیون ورودی به خروجی: 5000Vrms
• حداکثر ولتاژ کلکتور-امیتر (VCEO): 80V
• حداکثر جریان LED ورودی (Forward Current): 50mA
• ولتاژ مستقیم LED (VF): حدود 1.2V
• حداقل نسبت انتقال جریان (CTR): 50% (در IF=5mA)
• زمان پاسخ‌گویی سریع
• مصرف توان پایین
• ایمنی بالا در جداسازی مدارهای فرمان و قدرت
• سازگار با مدارهای دیجیتال و آنالوگ

کاربردهای رایج

• ایزولاسیون الکتریکی بین مدارهای فرمان و قدرت
• فیدبک منابع تغذیه سوئیچینگ (SMPS)
• درایور رله و کنتاکتور
• درایور موتورهای DC و AC
• اینورترها و UPS
• PLC و سیستم‌های اتوماسیون صنعتی
• ارتباط ایمن بین میکروکنترلر و مدارهای ولتاژ بالا
• مدارهای محافظ و حذف نویز
• تجهیزات پزشکی و ابزار دقیق
• سیستم‌های مخابراتی
• پروژه‌های Arduino، AVR، STM32 و ESP32
• تعمیر و تولید انواع بردهای الکترونیکی
