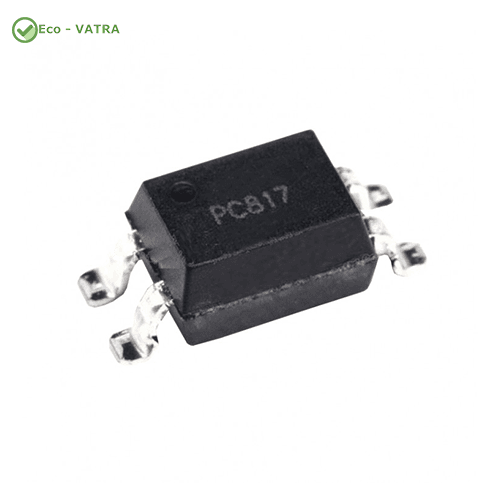

تراشه اپتوکوپلر Opto Coupler PC817 SMD پکیج SMD-4

تراشه اپتوکوپلر Opto Coupler PC817 SMD پکیج SMD-4، یک ایزولاتور نوری (Optocoupler) پرکاربرد و قابل‌اعتماد است که برای انتقال سیگنال بین دو مدار با جداسازی کامل الکتریکی طراحی شده است. این قطعه با استفاده از یک LED مادون قرمز داخلی و فتوترانزیستور، سیگنال را بدون اتصال مستقیم الکتریکی منتقل کرده و از مدارهای حساس در برابر نویز، ولتاژهای ناخواسته و اختلاف پتانسیل محافظت می‌کند.

پکیج SMD-4، ابعاد کوچک، مصرف توان پایین و سرعت عملکرد مناسب، PC817 را به انتخابی ایده‌آل برای منابع تغذیه سوئیچینگ، تجهیزات صنعتی، درایورهای موتور، سیستم‌های کنترل، بردهای مبتنی بر میکروکنترلر و انواع پروژه‌های الکترونیکی تبدیل کرده است. این اپتوکوپلر به دلیل قابلیت اطمینان بالا و نصب آسان، یکی از پرمصرف‌ترین قطعات در طراحی و تولید بردهای الکترونیکی محسوب می‌شود.

ویژگی‌های فنی

• مدل: PC817
• نوع قطعه: اپتوکوپلر (Optocoupler / Photocoupler)
• نوع خروجی: فتوترانزیستور (Phototransistor Output)
• تعداد کانال: 1 کانال
• نوع پکیج: SMD-4
• روش نصب: SMD (Surface Mount)
• ولتاژ ایزولاسیون ورودی به خروجی: 5000Vrms
• حداقل نسبت انتقال جریان (CTR): 50% (در IF=5mA)
• ولتاژ کلکتور-امیتر خروجی (VCEO): 80V
• ولتاژ مستقیم LED داخلی (VF): حدود 1.2V
• جریان مستقیم LED (IF): تا 50mA
• مصرف توان پایین
• ایمنی بالا در جداسازی مدارهای کنترلی و قدرت
• مناسب برای مدارهای ایزولاسیون سیگنال و حذف نویز

کاربردهای رایج

• ایزولاسیون الکتریکی بین مدارهای فرمان و قدرت
• منابع تغذیه سوئیچینگ (SMPS)
• فیدبک ایزوله در آداپتورها و شارژرها
• درایور رله و کنتاکتور
• درایور موتورهای DC و AC
• اینورترها و UPS
• PLC و سیستم‌های اتوماسیون صنعتی
• ارتباط ایمن بین میکروکنترلر و تجهیزات ولتاژ بالا
• پروژه‌های Arduino، STM32، AVR و ESP32
• تجهیزات پزشکی، مخابراتی و ابزار دقیق
• سیستم‌های کنترل صنعتی و تجهیزات اندازه‌گیری
• محافظت از ورودی و خروجی مدارها در برابر نویز و اختلاف پتانسیل
