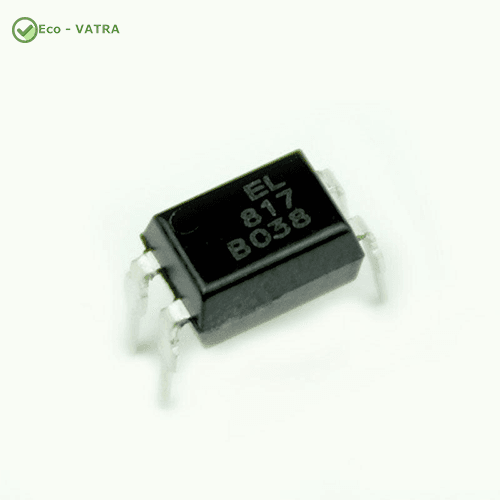

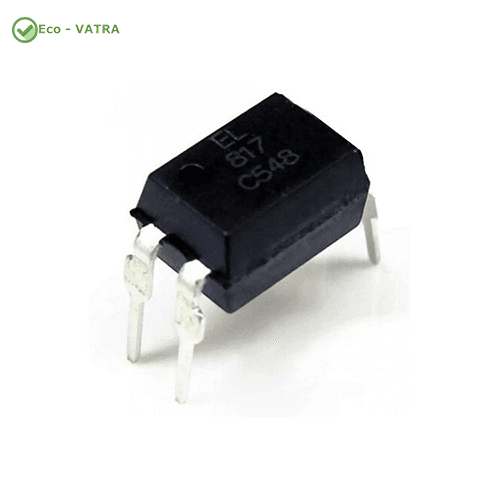

اپتوکوپلر Opto Coupler EL817C DIP پکیج DIP-4

تراشه اپتوکوپلر Opto Coupler EL817C DIP پکیج DIP-4، یک ایزولاتور نوری (Optocoupler) با خروجی ترانزیستوری است که برای انتقال ایمن سیگنال بین دو مدار با جداسازی کامل الکتریکی طراحی شده است. این قطعه با استفاده از یک LED مادون قرمز در ورودی و یک فتوترانزیستور در خروجی، سیگنال را بدون اتصال مستقیم الکتریکی منتقل کرده و از مدارهای حساس در برابر نویز، اختلاف پتانسیل و ولتاژهای ناخواسته محافظت می‌کند.

پکیج DIP-4، ولتاژ ایزولاسیون 5kV، نسبت انتقال جریان CTR کلاس C (200 تا 400 درصد) و سرعت پاسخ‌گویی مناسب، این اپتوکوپلر را به گزینه‌ای ایده‌آل برای منابع تغذیه سوئیچینگ، PLC، اینورترها، تجهیزات صنعتی، درایورهای موتور و انواع پروژه‌های الکترونیکی تبدیل کرده است. کیفیت ساخت بالای EVERLIGHT و قابلیت اطمینان بالا، EL817C را به یکی از پرکاربردترین اپتوکوپلرهای موجود در بازار تبدیل کرده است.

ویژگی‌های فنی

• مدل: EL817C
• برند: EVERLIGHT
• نوع قطعه: اپتوکوپلر (Optocoupler)
• سری: EL817
• تعداد کانال: 1 کانال
• نوع خروجی: فتوترانزیستور (Phototransistor Output)
• نوع پکیج: DIP-4
• روش نصب: Through Hole (THT)
• ولتاژ ایزولاسیون: 5kVrms
• حداقل نسبت انتقال جریان (CTR): 200% تا 400% (در IF=5mA – رده C)
• حداکثر ولتاژ کلکتور-امیتر (VCEO): 35V
• زمان روشن شدن (Turn-On Time): 4µs
• زمان خاموش شدن (Turn-Off Time): 3µs
• مصرف توان پایین
• ایزولاسیون مطمئن بین مدارهای فرمان و قدرت

کاربردهای رایج

• منابع تغذیه سوئیچینگ (SMPS)
• مدارهای فیدبک ایزوله
• ایزولاسیون بین مدارهای فرمان و قدرت
• PLC و سیستم‌های اتوماسیون صنعتی
• اینورترها و مبدل‌های توان
• درایور رله و کنتاکتور
• درایور موتورهای DC و AC
• تجهیزات مخابراتی و ابزار دقیق
• تجهیزات پزشکی
• ارتباط ایمن بین میکروکنترلر و مدارهای ولتاژ بالا
• پروژه‌های Arduino، STM32، AVR و ESP32
• محافظت از مدارها در برابر نویز و اختلاف پتانسیل
