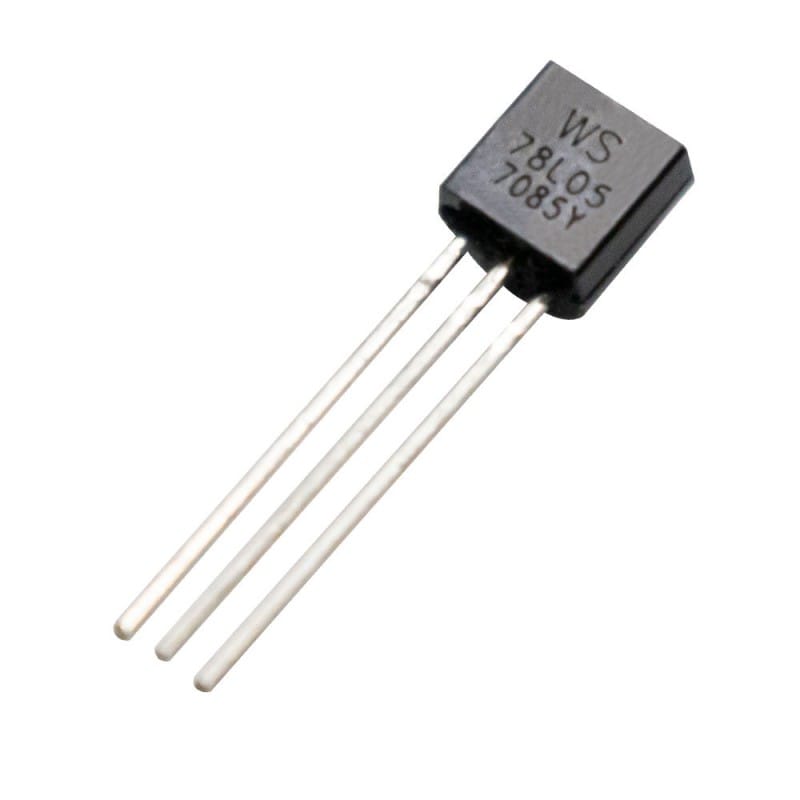

رگولاتور 5 ولت WS78L05 پکیج TO-92

رگولاتور WS78L05 ولتاژ DC ورودی را به خروجی ثابت 5 ولت تبدیل می‌کند. ولتاژ ورودی پیشنهادی برای عملکرد تنظیم‌شده آن حدود 7 تا 20 ولت است و حداکثر ولتاژ ورودی مطلق 30 ولت اعلام شده است.

این قطعه یک رگولاتور خطی است؛ بنابراین اختلاف ولتاژ ورودی و خروجی به حرارت تبدیل می‌شود و جریان قابل استفاده واقعی به دمای قطعه و شرایط نصب بستگی دارد.

موارد استفاده

• تغذیه میکروکنترلرها و مدارهای منطقی کم‌مصرف
• تغذیه سنسورها و ماژول‌های 5 ولتی
• مدارهای کنترل و اندازه‌گیری
• منابع تغذیه کوچک
• تعمیر بردهای الکترونیکی
• تثبیت ولتاژ محلی روی PCB
• پروژه‌های آموزشی و بردبوردی
• جایگزینی مدار مقاومت و دیود زنر

نکات استفاده

• ولتاژ ورودی برای خروجی پایدار 5 ولت، حداقل حدود 7 ولت در نظر گرفته شود.
• جریان خروجی از 100 میلی‌آمپر بیشتر نشود.
• برای کاهش نویز، خازن 0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی نزدیک قطعه نصب شود.
• با افزایش اختلاف ولتاژ ورودی و خروجی، دمای رگولاتور افزایش پیدا می‌کند.
• قبل از اتصال مدار حساس، ولتاژ خروجی با مولتی‌متر بررسی شود.
• جهت پایه‌ها هنگام نصب با دیتاشیت تطبیق داده شود.

ترتیب پایه‌ها

مطابق نمای پکیج در دیتاشیت WS، ترتیب پایه‌ها با علامت‌های زیر مشخص شده است:

• O: خروجی 5 ولت
• C: پایه مشترک یا GND
• I: ورودی ولتاژ

در نمای نشان‌داده‌شده دیتاشیت، ترتیب پایه‌ها Output، Common، Input است.

مشخصات فنی

• مدل: WS78L05
• نوع قطعه: رگولاتور خطی مثبت
• ولتاژ خروجی: 5 ولت ثابت
• جریان خروجی حداکثر: 100 میلی‌آمپر
• ولتاژ ورودی پیشنهادی: 7 تا 20 ولت
• حداکثر مطلق ولتاژ ورودی: 30 ولت
• افت ولتاژ تیپیک: حدود 1.7 ولت
• خروجی در دمای 25 درجه: حدود 4.8 تا 5.2 ولت
• حفاظت حرارتی: دارد
• محدودکننده اتصال کوتاه: دارد
• تعداد پایه: 3
• نوع نصب: پایه‌دار
• پکیج: TO-92
• خازن ورودی پیشنهادی: 0.33µF
• خازن خروجی پیشنهادی: 0.1µF
