درایور CYT1000B برای ثابت نگهداشتن جریان عبوری از رشته LED طراحی شده است. ثابتبودن جریان به حفظ روشنایی یکنواخت LEDها و کاهش فشار ناشی از تغییرات ولتاژ کمک میکند.

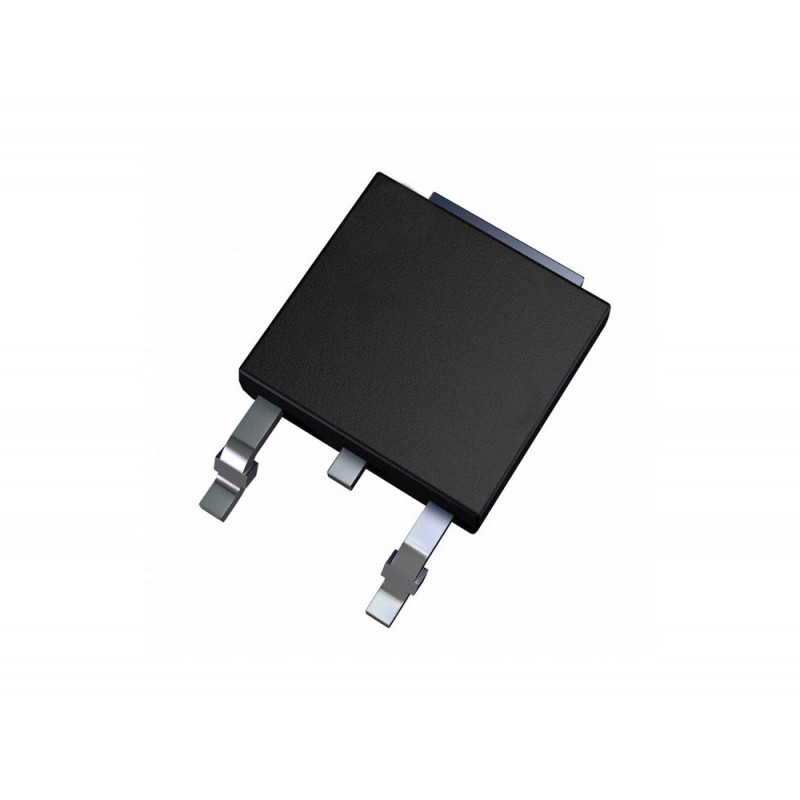

این تراشه دارای مدار محافظ حرارتی است و در صورت افزایش دمای داخلی، جریان خروجی را کاهش میدهد. پکیج TO-252 امکان انتقال بهتر حرارت به سطح مسی یا برد آلومینیومی را فراهم میکند.
موارد استفاده
- لامپهای LED حبابی
- لامپهای سقفی
- چراغهای پنلی و توکار
- لامپهای مهتابی LED
- پروژکتورهای LED کمجریان
- تعمیر برد لامپهای LED
- مدارهای جریان ثابت خطی
- تجهیزات روشنایی متصل به برق شهر
نکات استفاده
- جریان LED توسط مقاومت متصل به پایه REXT تعیین میشود.
- پایه OUT به مسیر جریان رشته LED متصل میشود.
- سطح مس کافی برای دفع حرارت پکیج در نظر گرفته شود.
- توان تلفاتی تراشه با اختلاف ولتاژ دو سر OUT و جریان LED افزایش پیدا میکند.
- مقدار مقاومت تنظیم جریان مطابق دیتاشیت و جریان موردنیاز LED انتخاب شود.
- در مدارهای متصل به برق شهر، فاصله عایقی و اصول ایمنی ولتاژ بالا رعایت شود.
- هنگام تعویض قطعه، سلامت LEDها، پل دیود، خازن و مقاومت تنظیم جریان نیز بررسی شود.
- این تراشه ایزوله نیست و مدار آن میتواند مستقیماً در پتانسیل برق شهر قرار داشته باشد.
ترتیب پایهها
- پایه 1: OUT، خروجی جریان
- پایه 2: GND، زمین تراشه
- پایه 3: REXT، تنظیم جریان خروجی
پینآوت باید هنگام مونتاژ از نمای صحیح پکیج و دیتاشیت بررسی شود.
مشخصات فنی
- مدل: CYT1000B
- نوع قطعه: درایور خطی جریان ثابت LED
- تعداد کانال: یک کانال
- جریان خروجی قابل تنظیم: 5 تا 60 میلیآمپر
- تحمل ولتاژ پایه OUT: تا 500 ولت
- حداقل ولتاژ کاری OUT در جریان 30 میلیآمپر: حدود 6.5 ولت
- خطای جریان: حداکثر حدود ±5 درصد
- ولتاژ مرجع پایه REXT: حدود 0.6 ولت
- جریان اشباع لحظهای: حداکثر 100 میلیآمپر
- حفاظت حرارتی: دارد
- نقطه جبران حرارتی: حدود 110 درجه سانتیگراد
- دمای کاری: منفی 40 تا مثبت 120 درجه سانتیگراد
- پکیج: TO-252-2
- نوع نصب: SMD
- تعداد پایه عملکردی: 3 پایه
