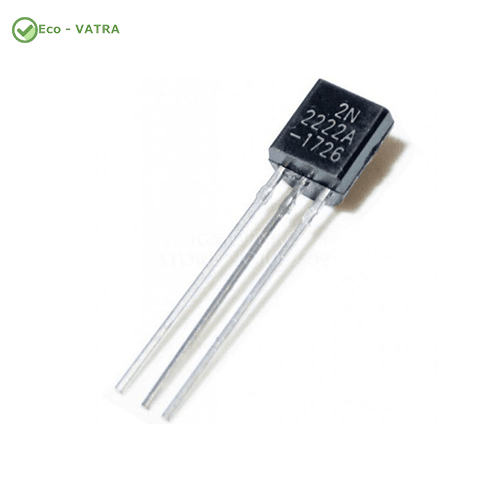

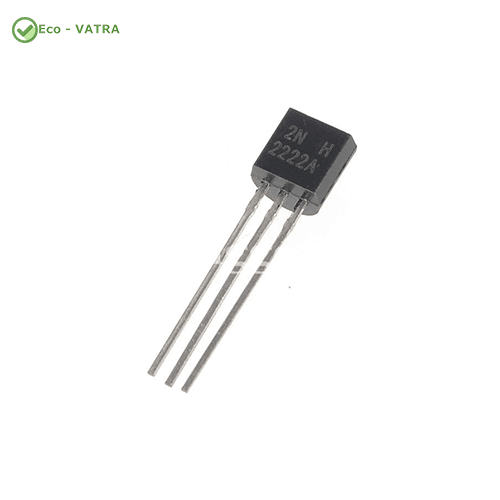

ترانزیستور NPN DIP 2N2222A پکیج TO-92

ترانزیستور NPN DIP 2N2222A پکیج TO-92، یکی از شناخته‌شده‌ترین ترانزیستورهای همه‌منظوره در صنعت الکترونیک است که به دلیل سرعت سوئیچینگ بالا، توانایی عبور جریان نسبتاً زیاد و عملکرد پایدار، در طیف گسترده‌ای از مدارهای آنالوگ و دیجیتال مورد استفاده قرار می‌گیرد.

این ترانزیستور در پکیج TO-92 و با روش نصب DIP (Through Hole) عرضه شده و گزینه‌ای ایده‌آل برای راه‌اندازی رله، موتورهای کوچک، LEDهای توان بالا، تقویت سیگنال، مدارهای سوئیچینگ و پروژه‌های مبتنی بر Arduino، STM32، AVR و ESP32 است.

بهره جریان مناسب، توان تلفاتی مطلوب و قابلیت تحمل جریان کلکتور تا 600 میلی‌آمپر، 2N2222A را به یکی از پرکاربردترین ترانزیستورهای NPN برای طراحی، تولید و تعمیر انواع بردهای الکترونیکی تبدیل کرده است.

ویژگی‌های فنی

• مدل: 2N2222A
• نوع قطعه: ترانزیستور BJT
• پلاریته: NPN
• نوع پکیج: TO-92
• روش نصب: Through Hole (DIP)
• حداکثر ولتاژ کلکتور-امیتر (VCEO): 40V
• حداکثر ولتاژ کلکتور-بیس (VCBO): 75V
• حداکثر ولتاژ امیتر-بیس (VEBO): 6V
• حداکثر جریان کلکتور (IC): 600mA
• توان تلفاتی (PD): 625mW
• بهره جریان DC (hFE): 100 تا 300 (بسته به شرایط کاری)
• فرکانس گذر (fT): حدود 250MHz
• حداکثر ولتاژ اشباع کلکتور-امیتر (VCE(sat)): 0.3V
• محدوده دمای کاری: 55- تا 150+ درجه سانتی‌گراد
• جنس نیمه‌هادی: سیلیکون (Silicon)

کاربردهای رایج

• مدارهای سوئیچینگ سریع
• تقویت‌کننده‌های سیگنال
• راه‌اندازی رله، بیزر و سلونوئید
• کنترل LED و LEDهای توان بالا
• درایور موتورهای DC کوچک
• مدارهای منطقی و دیجیتال
• منابع تغذیه و مدارهای کنترلی
• پروژه‌های Arduino، STM32، AVR و ESP32
• تجهیزات مخابراتی و ابزار دقیق
• بردهای آموزشی و آزمایشگاهی
• تعمیر و تولید انواع بردهای الکترونیکی
