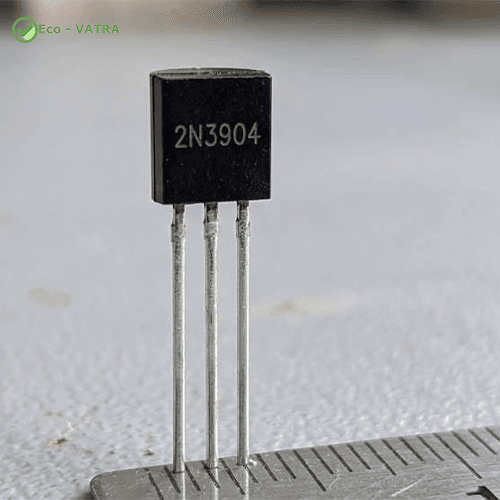

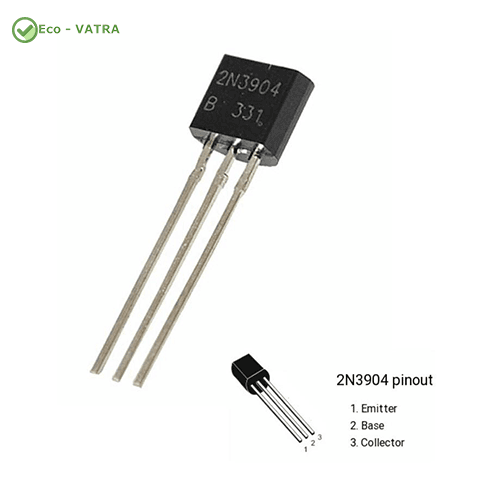

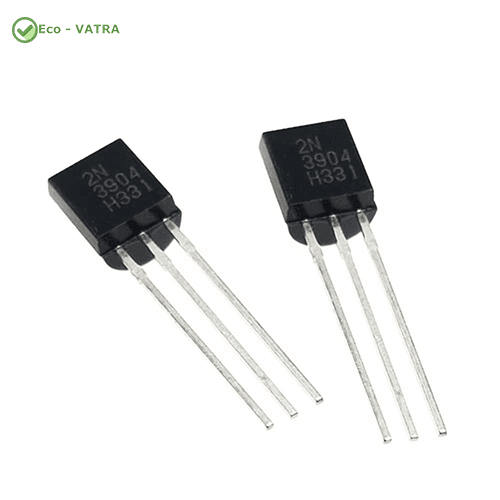

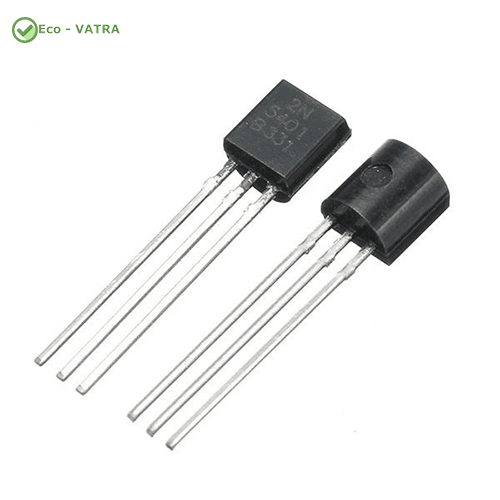

ترانزیستور NPN -DIP -2N3904-پکیج TO-92

ترانزیستور NPN -DIP -2N3904-پکیج TO-92، یکی از پرکاربردترین ترانزیستورهای سیلیکونی همه‌منظوره است که به دلیل سرعت سوئیچینگ بالا، بهره جریان مناسب و قیمت اقتصادی، در طیف گسترده‌ای از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد.

این ترانزیستور در پکیج TO-92 و با روش نصب DIP (Through Hole) عرضه شده و برای کاربردهایی مانند تقویت سیگنال، سوئیچینگ، راه‌اندازی رله، کنترل LED، مدارات منطقی و پروژه‌های مبتنی بر میکروکنترلر گزینه‌ای ایده‌آل محسوب می‌شود. قابلیت تحمل 40 ولت بین کلکتور و امیتر و 200 میلی‌آمپر جریان کلکتور، در کنار توان تلفاتی مناسب، باعث شده است 2N3904 به یکی از قطعات پایه و ضروری در طراحی، تولید و تعمیر انواع بردهای الکترونیکی تبدیل شود.

ویژگی‌های فنی

• مدل: 2N3904
• نوع قطعه: ترانزیستور BJT
• پلاریته: NPN
• نوع پکیج: TO-92
• روش نصب: Through Hole (DIP)
• حداکثر ولتاژ کلکتور-امیتر (VCEO): 40V
• حداکثر ولتاژ کلکتور-بیس (VCBO): 60V
• حداکثر ولتاژ امیتر-بیس (VEBO): 6V
• حداکثر جریان کلکتور (IC): 200mA
• توان تلفاتی (PD): 625mW
• بهره جریان DC (hFE): 100 تا 300
• فرکانس گذر (fT): حدود 300MHz
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حداکثر 0.3V
• دمای کاری: 65- تا 150+ درجه سانتی‌گراد
• جنس نیمه‌هادی: سیلیکون (Silicon)

کاربردهای رایج

• مدارهای سوئیچینگ سریع
• تقویت‌کننده‌های سیگنال
• راه‌اندازی رله و بیزر
• کنترل LED و نمایشگرها
• مدارهای منطقی و دیجیتال
• درایور ترانزیستوری
• منابع تغذیه و مدارهای کنترلی
• پروژه‌های Arduino، STM32، AVR و ESP32
• تجهیزات مخابراتی
• بردهای آموزشی و آزمایشگاهی
• تعمیر و تولید انواع بردهای الکترونیکی
